ПРОЕКТ и СТРОИТЕЛЬСТВО ПАССИВНОГО ЭКОДОМА под ВЫШГОРОДОМ ПРОЕКТ

Индивидуальный жилой дом в стиле кантри с элементами современного минимализма.

Проектирование 2013-2014гг. Строительство 2014-2015гг.

Общая площадь: 420 м², жилая площадь: 285 м².

Достаточно большой участок под строительство (60 соток) позволяет разместить дом наиболее удачным способом: его основной объем жилых помещений - вытягивается с востока на запад, открывая таким образом с юга свою "внутренность" теплу и свету лучей низкого зимнего солнца - глубоко заглядывающим в дом через большое южное остекление.

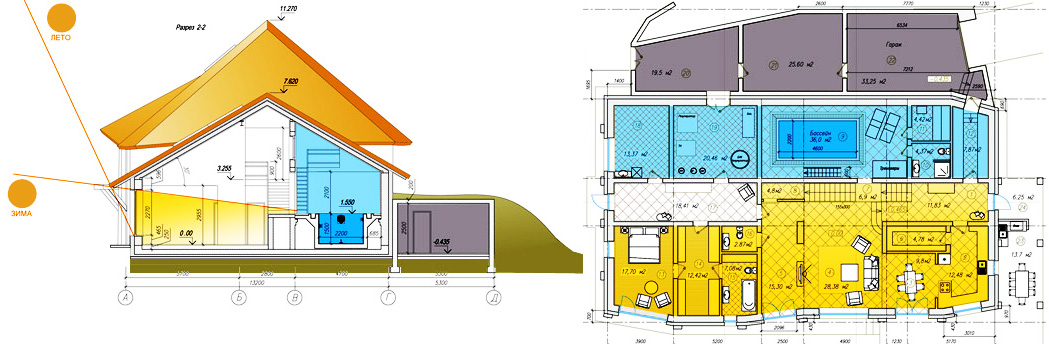

ПЛАНЫ

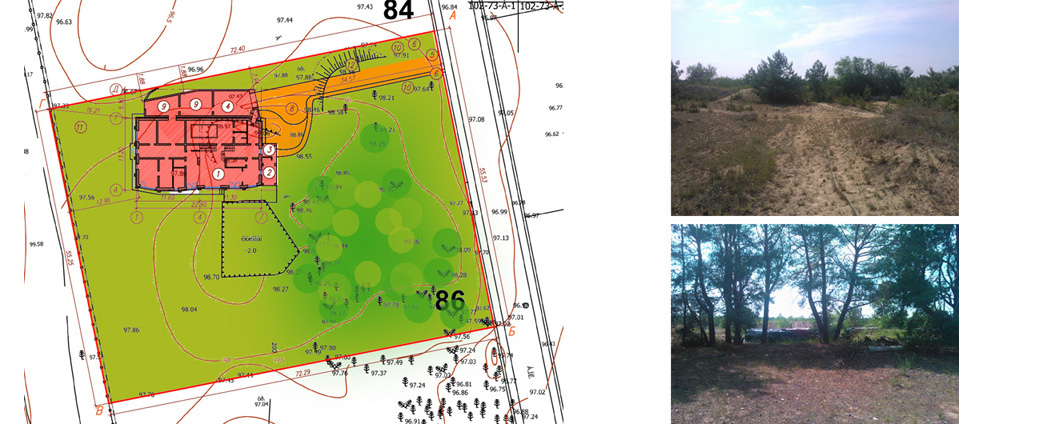

ГЕНПЛАН, КОНЦЕПЦИЯ


Со стороны дороги участкок "закрывается" небольшим но густым сосновым бором. Таким образом дворик перед зданием получает ощущение защищенности, "интимности": ни грязь/пыль улицы, ни шум, ни чужие взгляды не проникают во внутрь.

КОНЦЕПЦИЯ

Солнечные коллекторы также нашли свое место на южном скате камышовой крыши.

Дом "распластался" по земле... создавая ощущение дополнительной приземленности и уюта, свойственные стилю кантри. К тому же такое решение является наиболее энергосберегающим, ведь наибольшей своей площадью ограждающих конструкций здание граничит с землей - самой "теплой" поверхностью (по сравнению с воздухом).

ПРОЕКТ

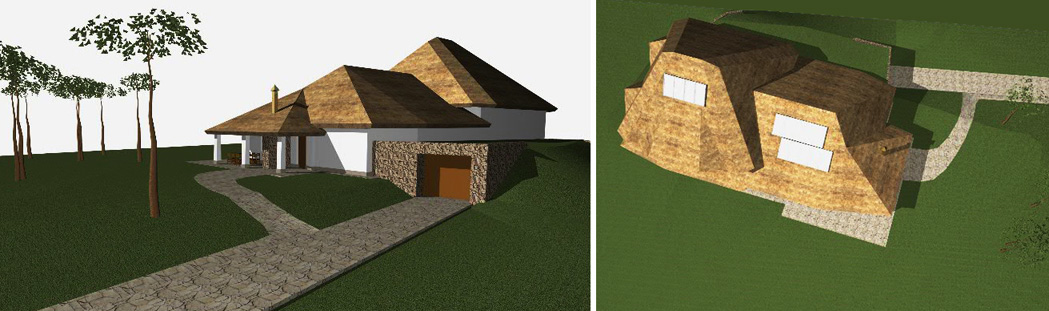

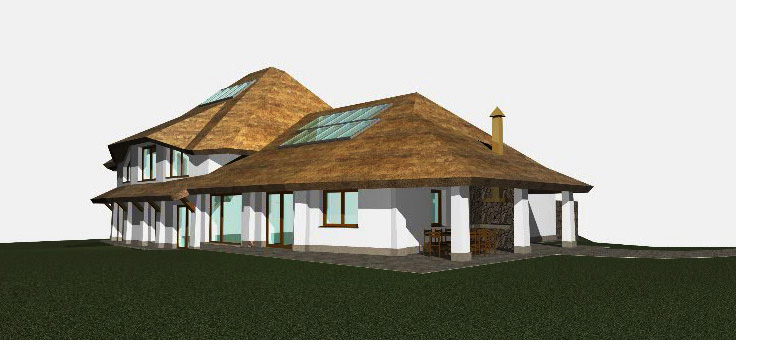

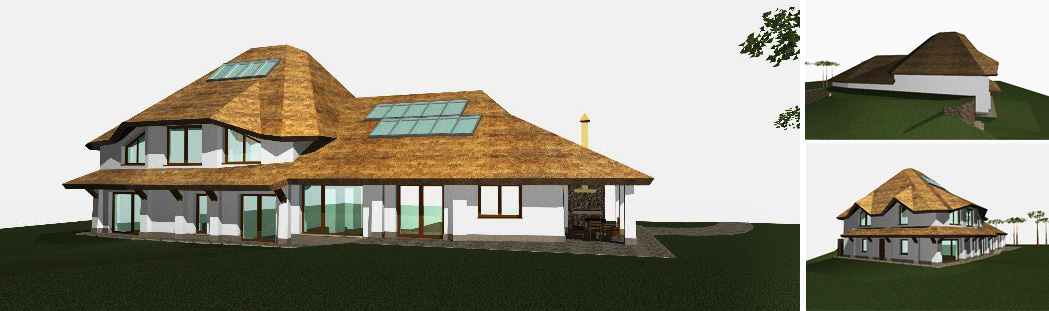

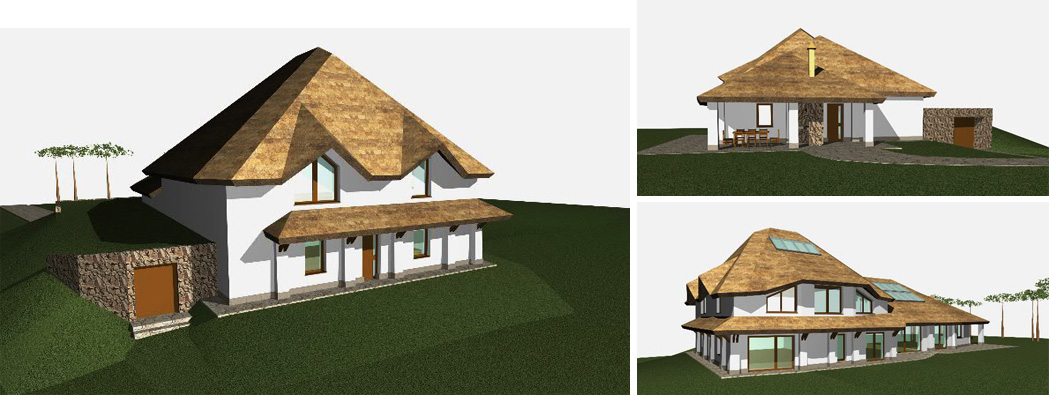

ФАСАДЫ в 3Д

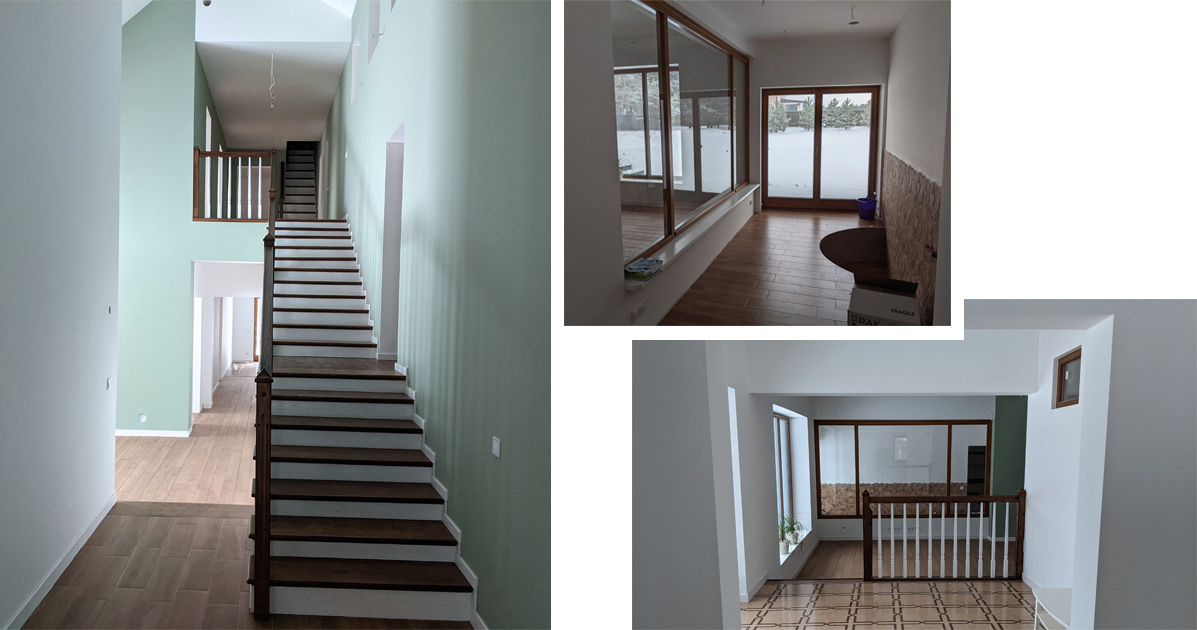

На первом этаже отдельным блоком размещены просторная двухсветная гостиная со столовой и кухней. Далее - в глубь здания - спальный блок хозяина и хозяйки дома.

На втором этаже - молодежный блок, а также кабинеты хозяев.

ПРОЕКТ

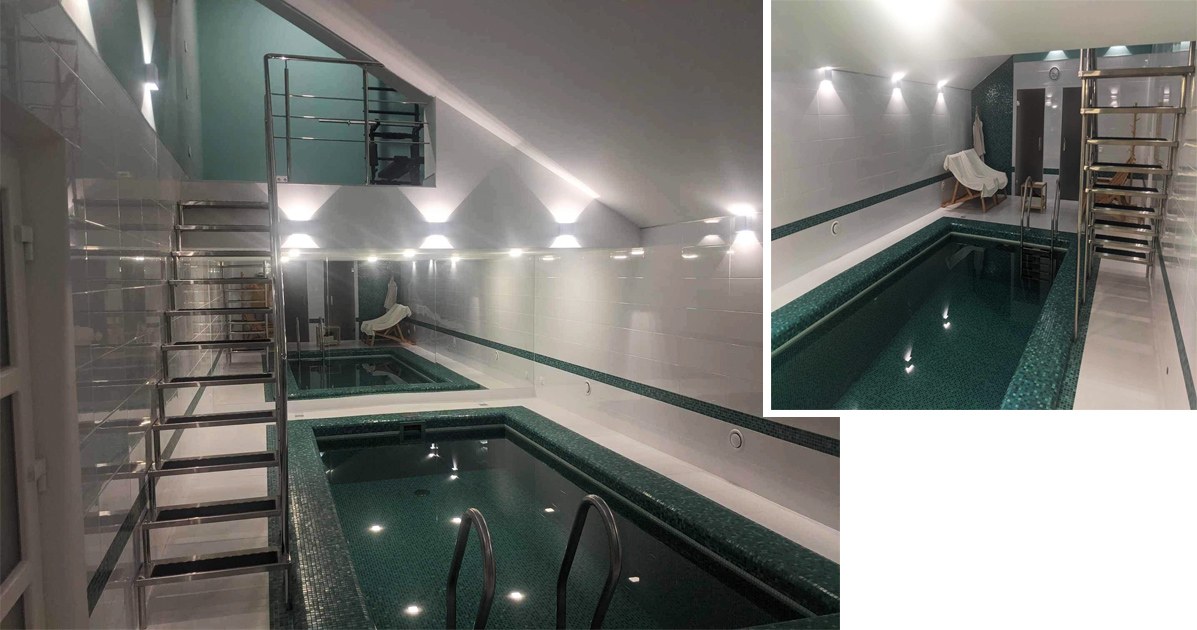

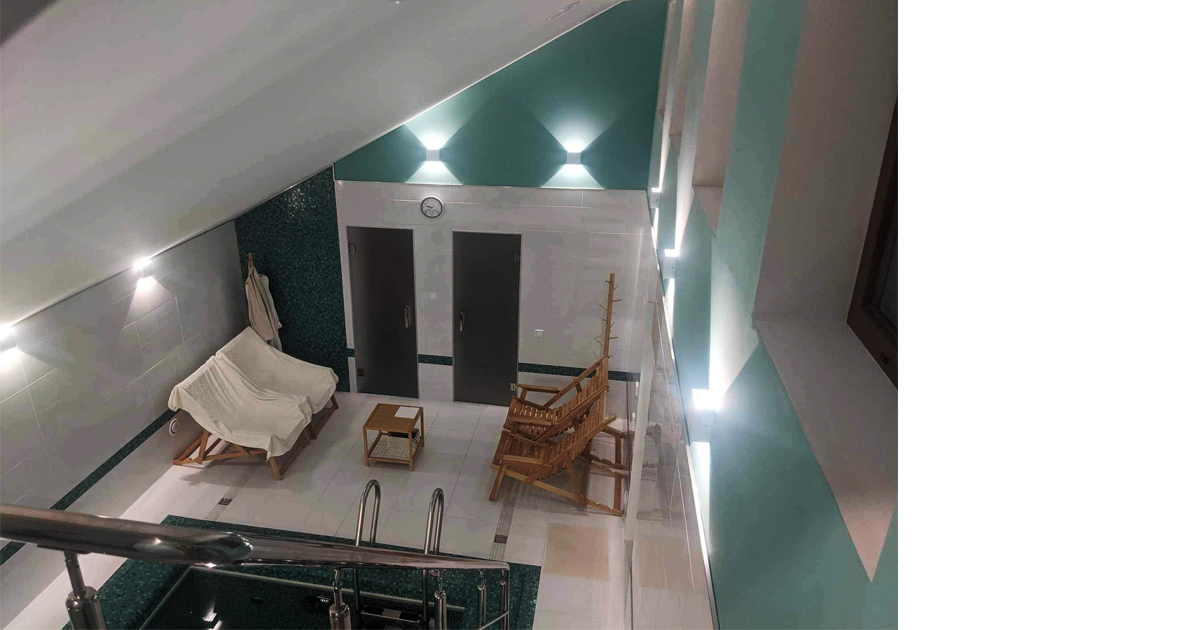

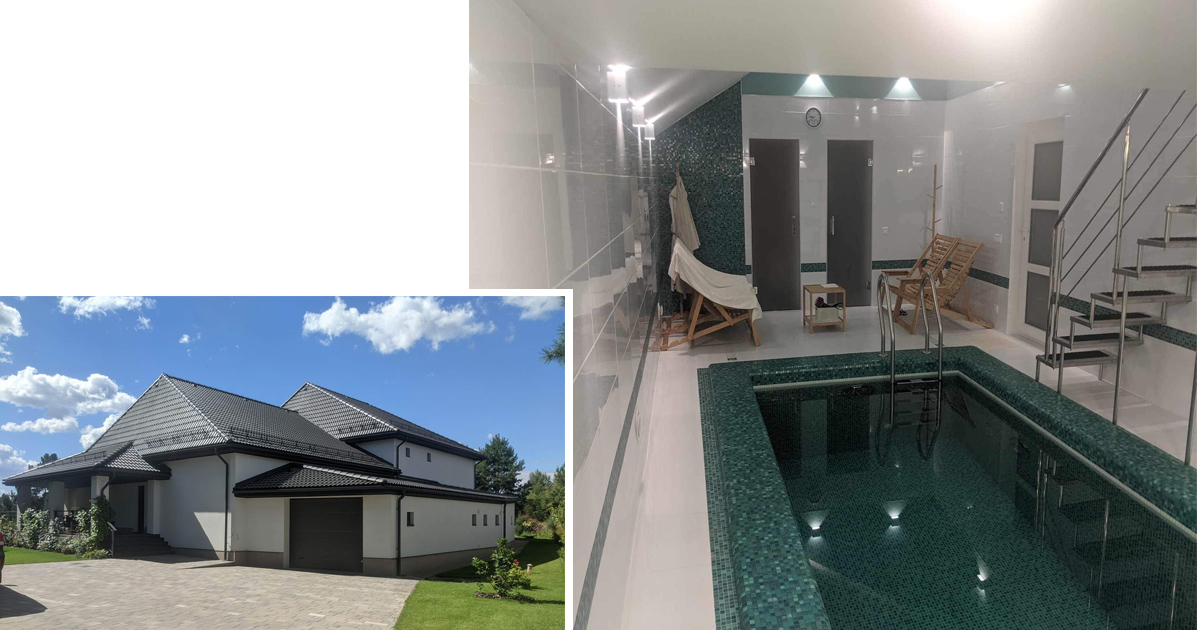

С северной стороны здания размещается бассейн с тренажерами на балконе, а также техпомещение, постирочная и кладовые.

За тепловым барьером, с севера, здание защищено объемом холодных помещений: гараж, кладовая и мастерская. Этот объем зарыт под землю - для дополнительной теплоизоляции.

ПРОЕКТ

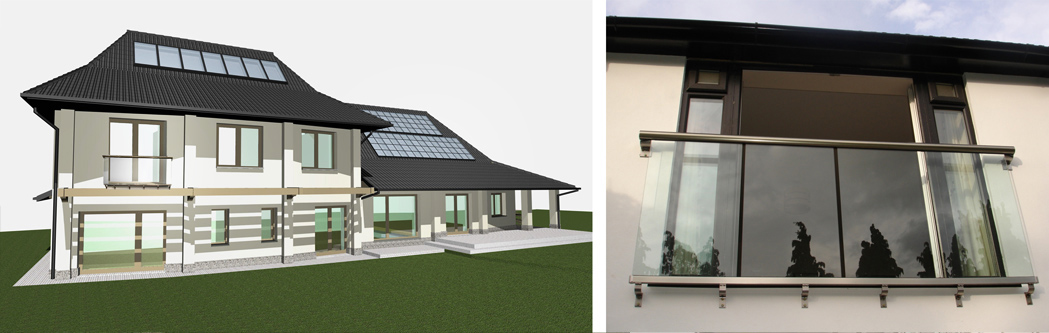

Второй вариант оформления фасада - более строгий - в прямых, четких линиях и ахроматических цветах: антрацитовая натуральная черепица, деревянная пергола для защиты южного фасада, солнечные коллекторы и солнечные батареи на крыше, развернутой строго на юг.

ПРОЕКТ

ПРОЦЕС СТРОИТЕЛЬСТВА

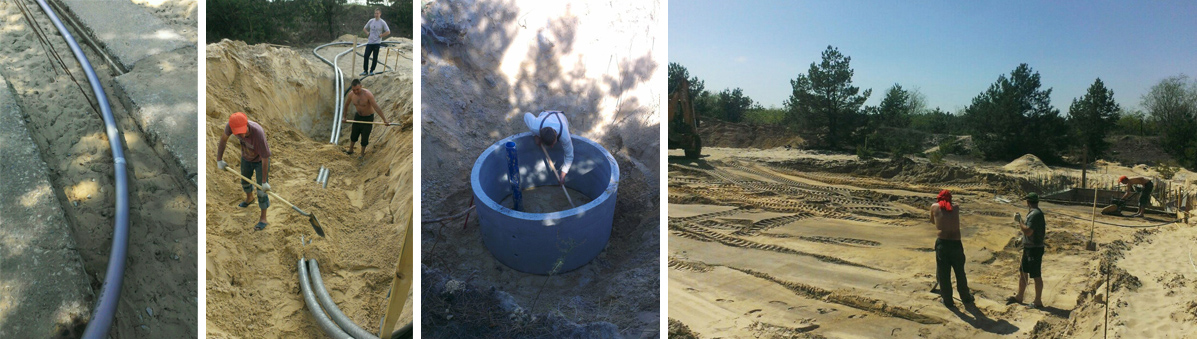

Укладка подземных коммуникаций



Выравнивание грунта под подушку

СТРОИТЕЛЬСТВО

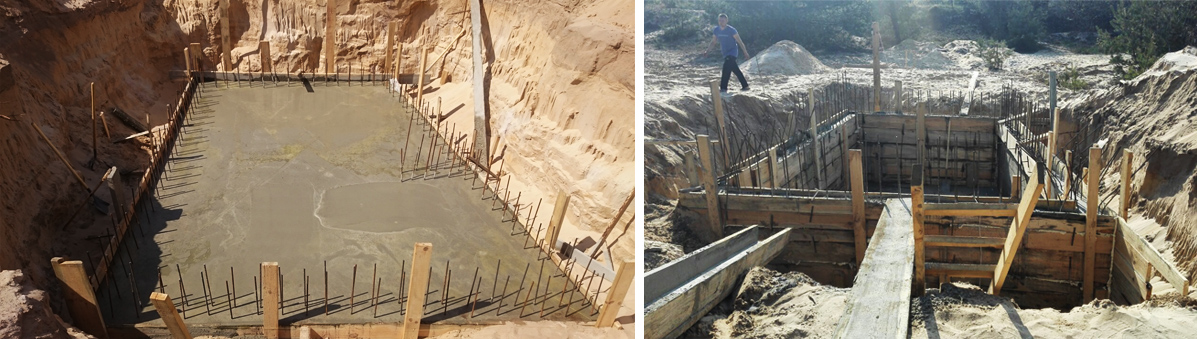

Устройство холодного подвала

(за границами теплового барьера энергосберегающего здания)

СТРОИТЕЛЬСТВО


Цементная подготовка (под укладку гидроизоляции и утеплителя)




Укладка (поклейка) утеплителя: вспененное стекло

СТРОИТЕЛЬСТВО

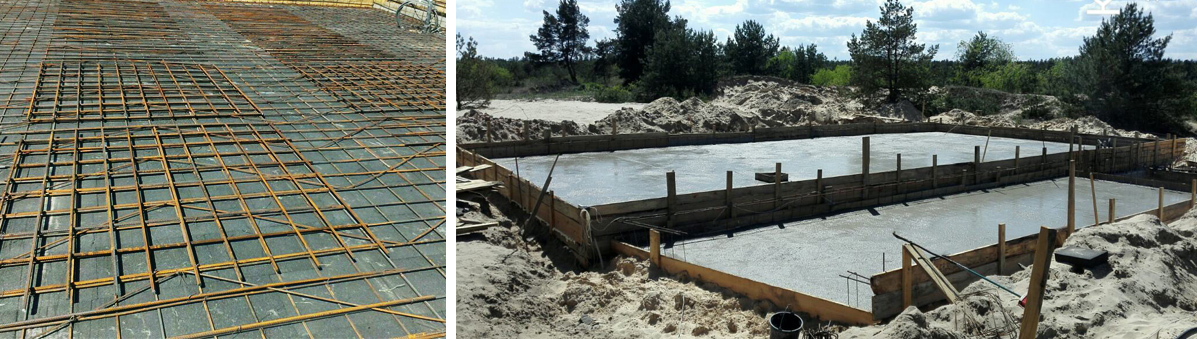

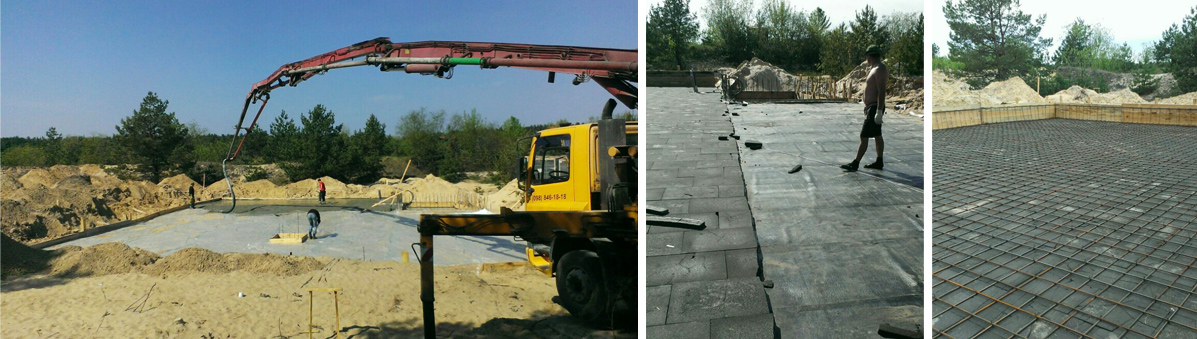

Укладка арматуры для устройства фундаментной подушки по слою вспененного стекла

СТРОИТЕЛЬСТВО

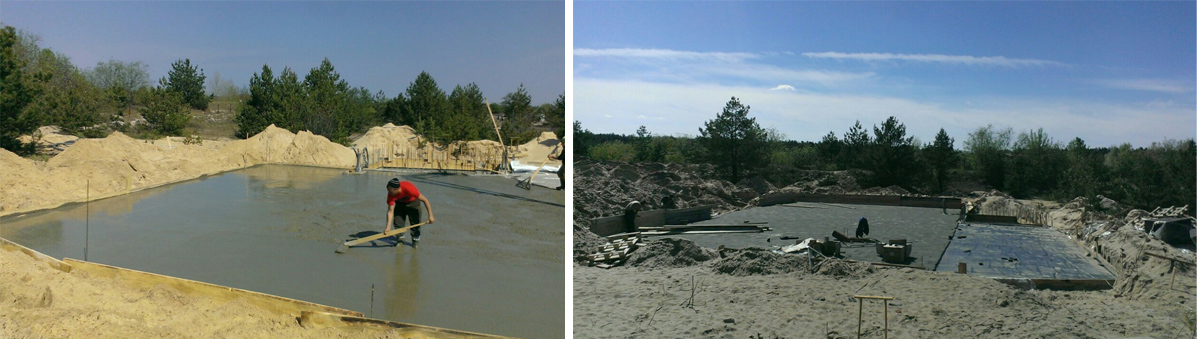

Заливка фундаментной подушки здания

СТРОИТЕЛЬСТВО


Укладка кирпичных стен

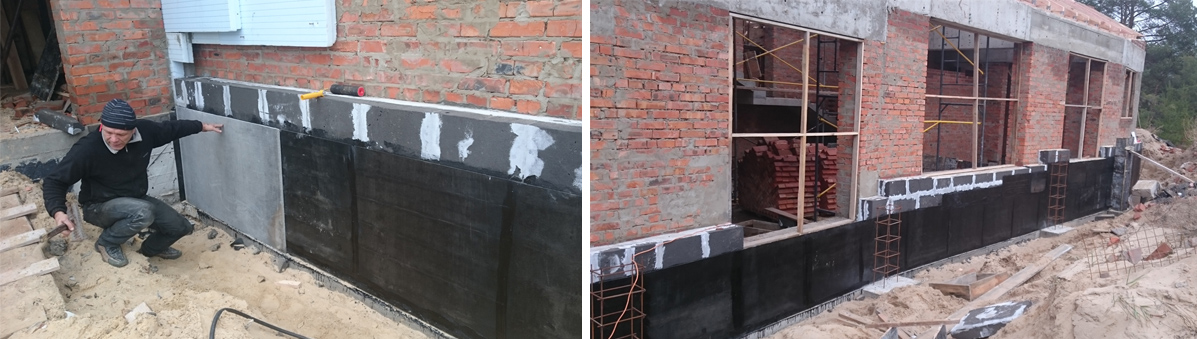

Наружное утепление стен двумя слоями вспененного стекла (с перекрытием монтажных швов)

Наружная защита (изоляция) внешнего гидроизоляционного слоя от механических повреждений

СТРОИТЕЛЬСТВО

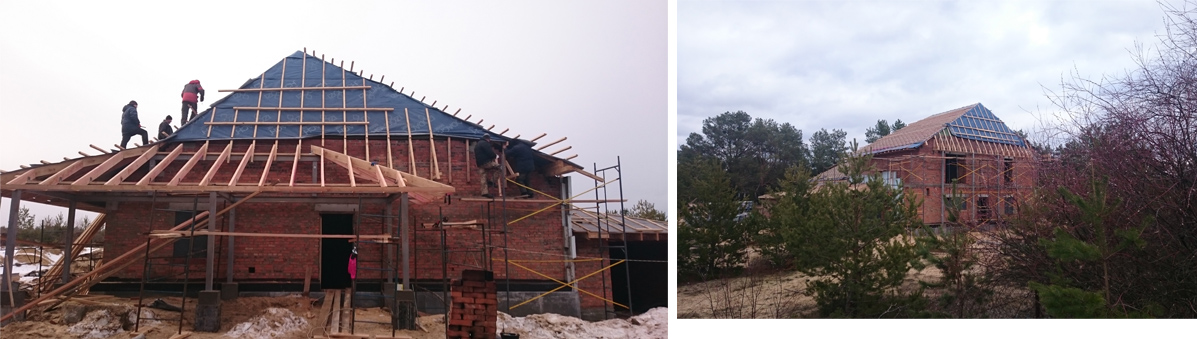

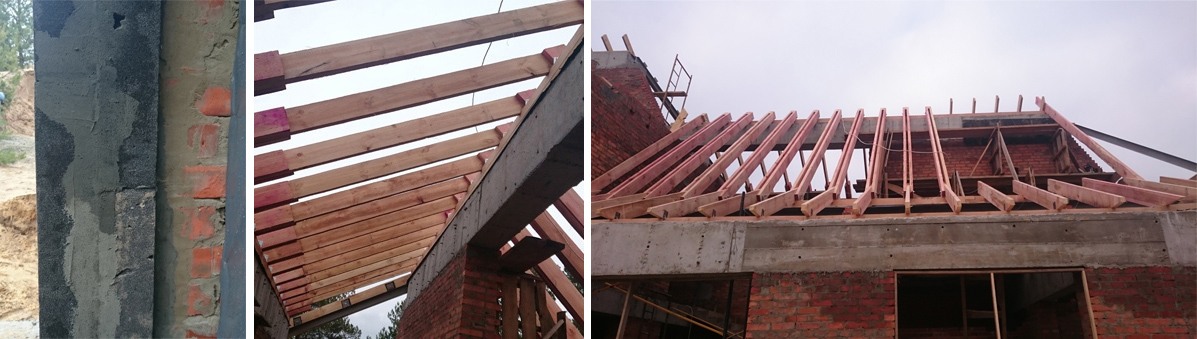

Устройство стропильной системы кровли

СТРОИТЕЛЬСТВО



Утепление кровли в два слоя: между стропилами и по стропилам




Устройство гидроизоляции кровли

СТРОИТЕЛЬСТВО



Устройство слоя обрешетки под черепицу

СТРОИТЕЛЬСТВО

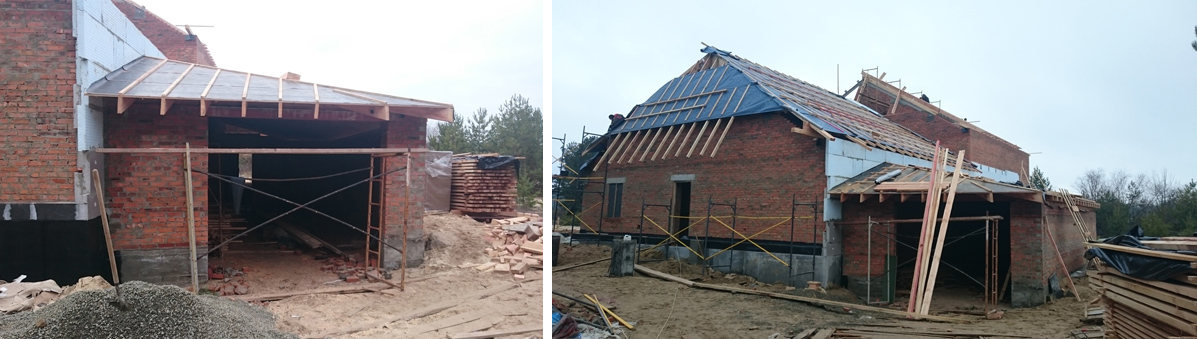

Устройство навеса над террасой (за тепловым барьером здания)

СТРОИТЕЛЬСТВО

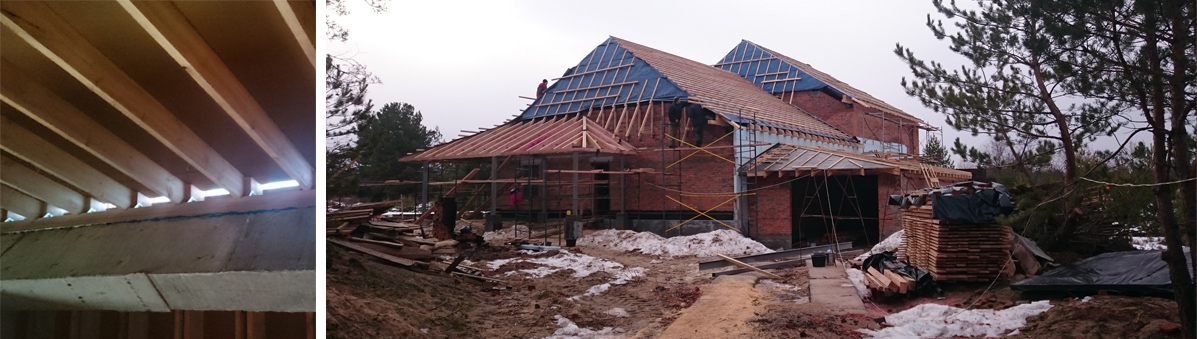

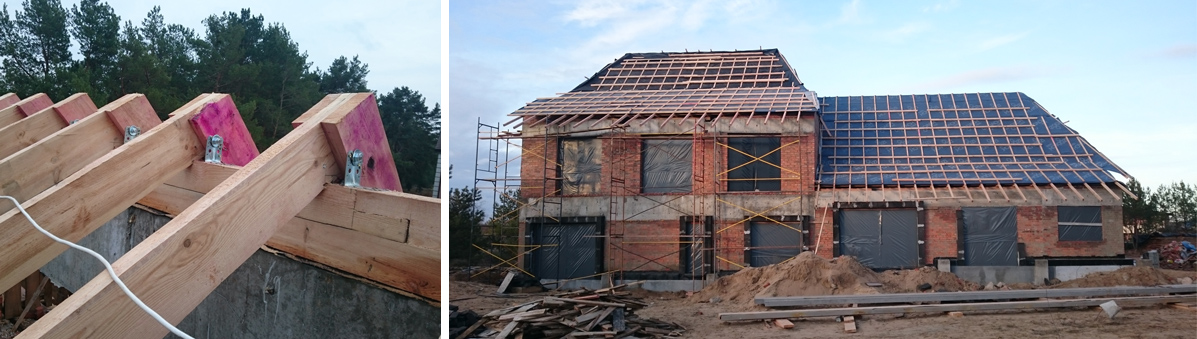

Завершение стропил по мауерлату.

Нанесение утеплител прямо за мауерлатом и стропилами - обеспечат герметичность здания и отсутствие тепловых мостов (в местах, где обычно стропила "протыкают" утеплитель образуя собой свес кровли)

СТРОИТЕЛЬСТВО

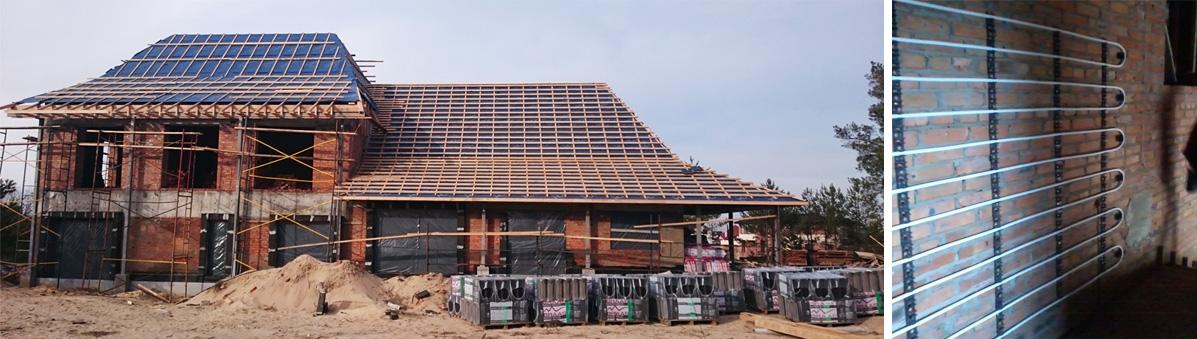

Устройство слоя обрешетки под черепицу (за тепловым барьером здания)

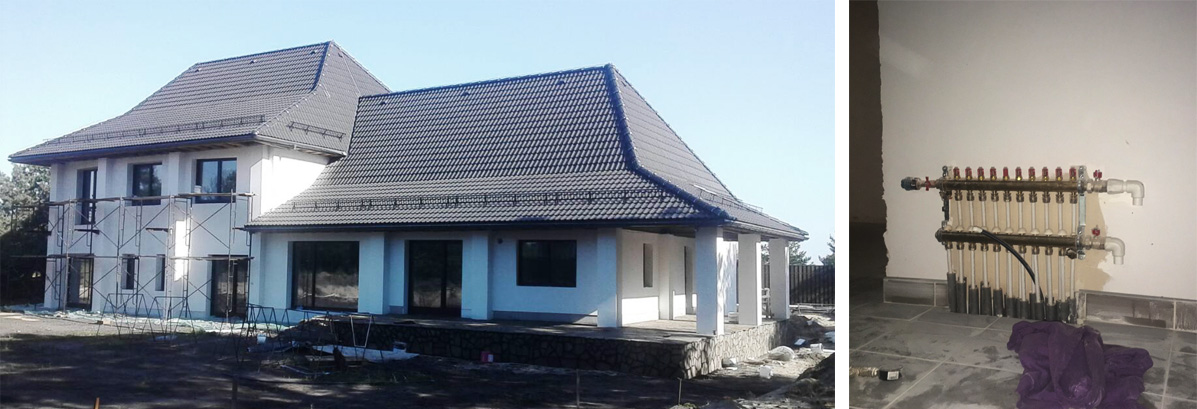

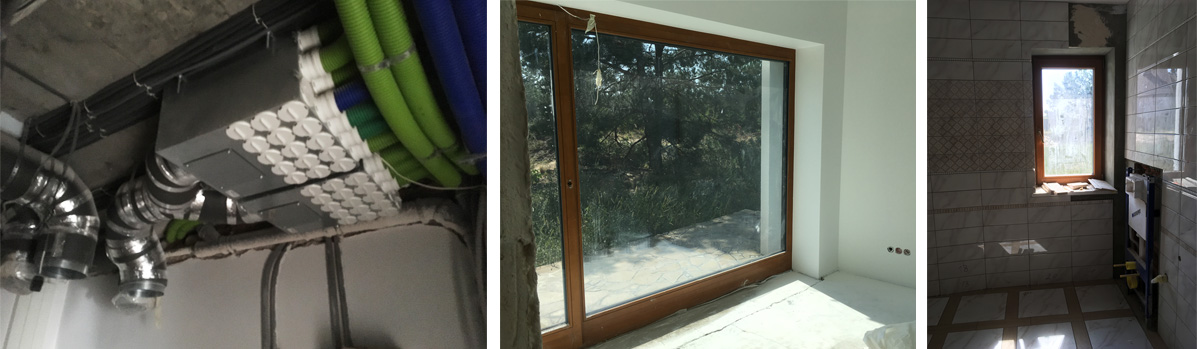

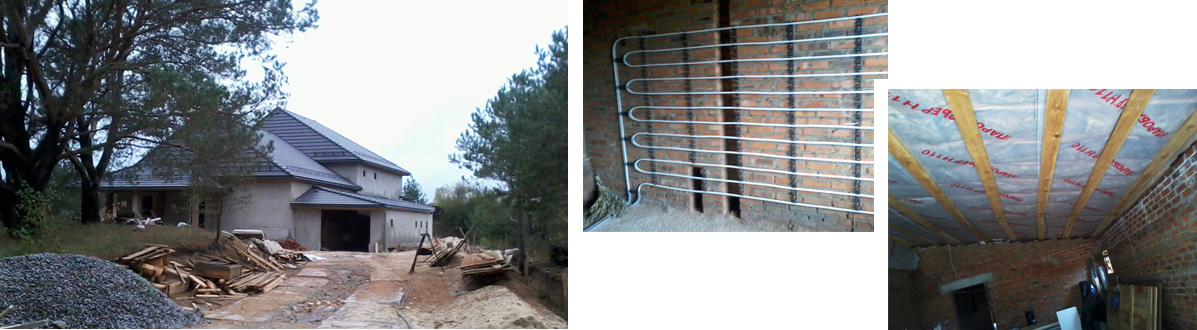

Устройство системы излучающего отопления (теплые стены)

СТРОИТЕЛЬСТВО



Устройство кровли, укладка натуральной черепицы

Устройство паробарьера

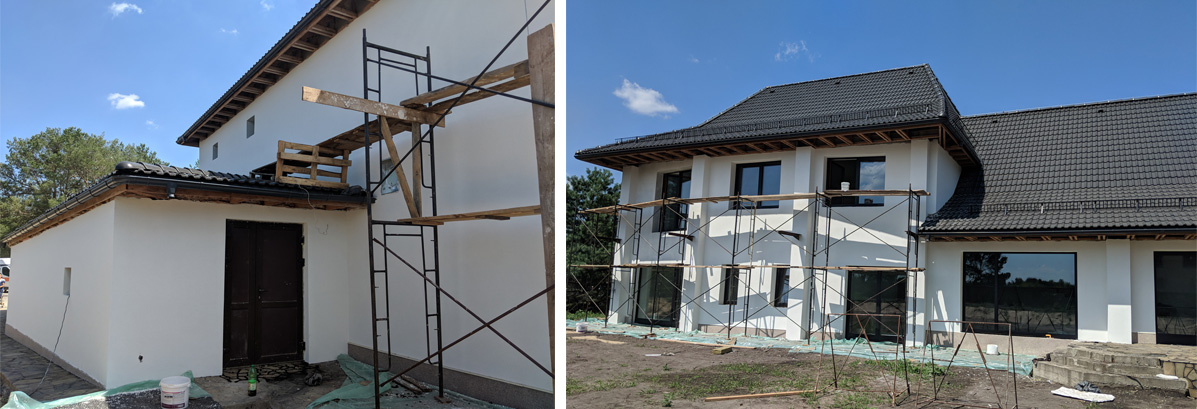

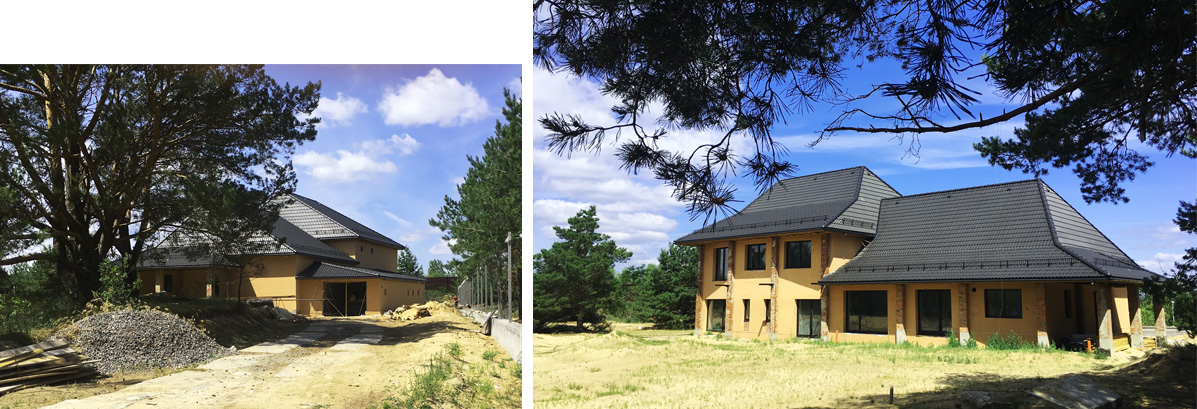

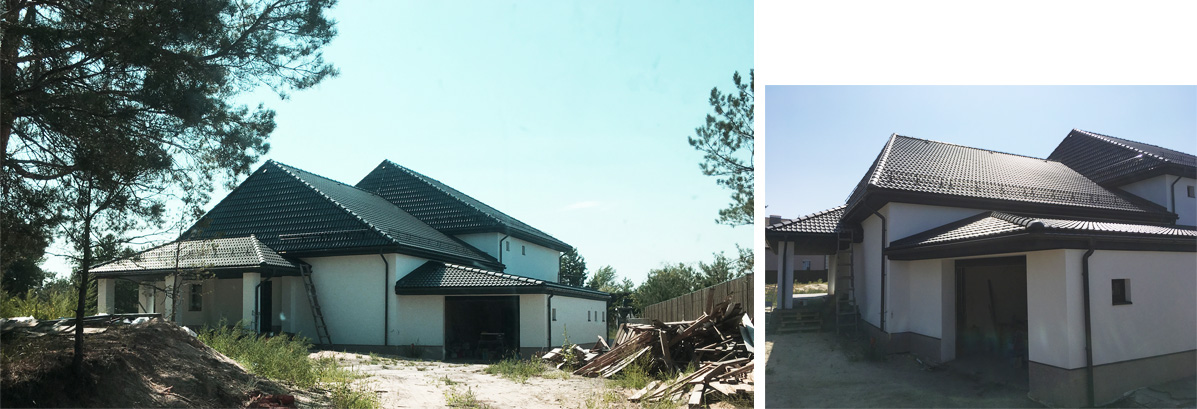

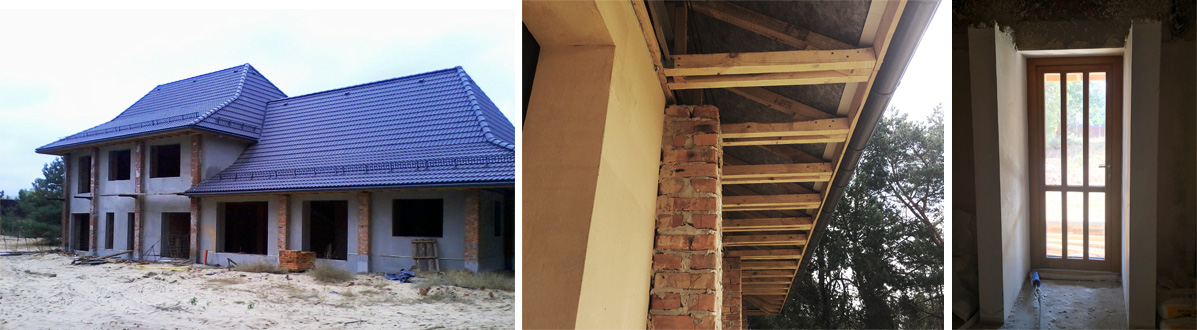

Внешний вид здания со стороны заезда на участок (восток)

СТРОИТЕЛЬСТВО

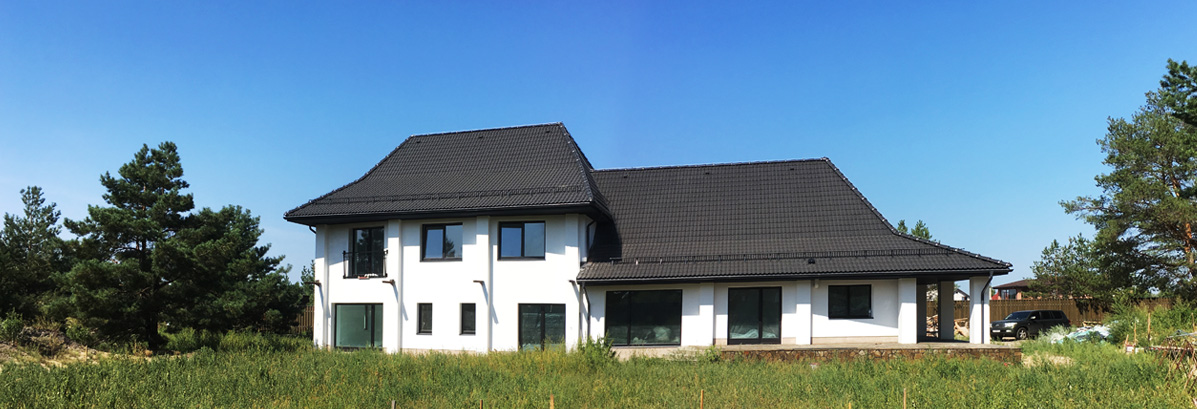

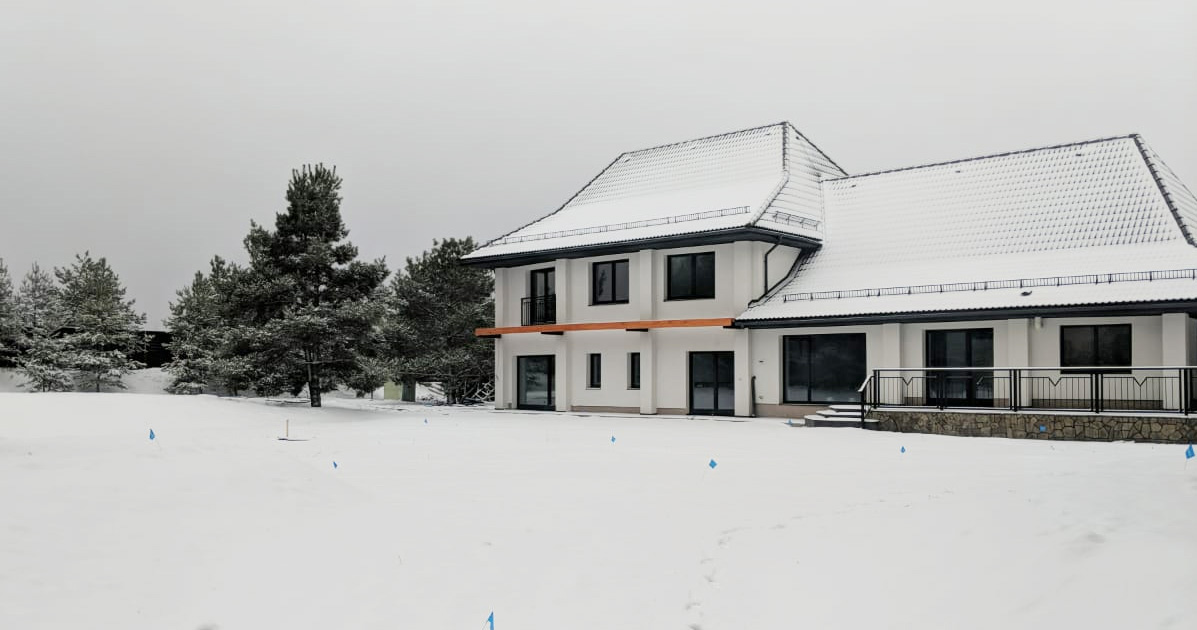

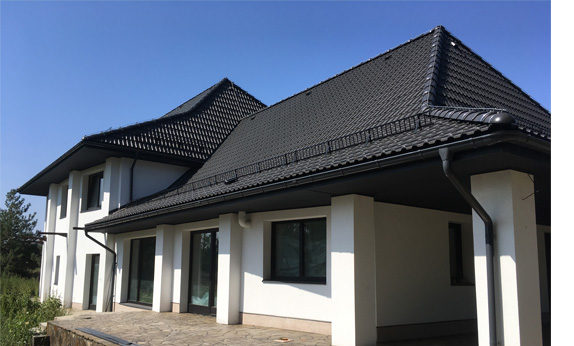

Внешний вид здания с южной стороны участка

Вынос кровли

СТРОИТЕЛЬСТВО

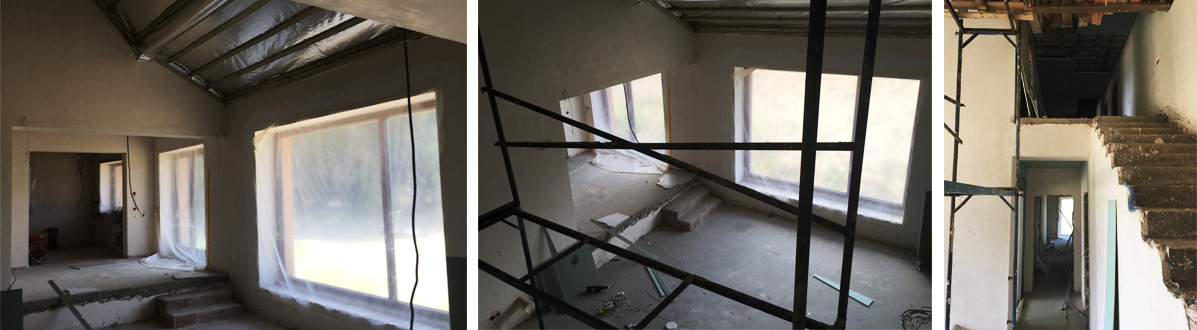

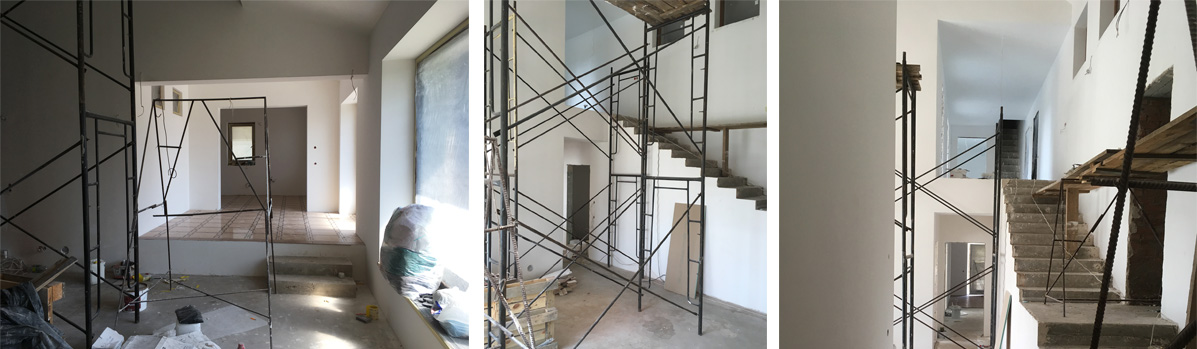

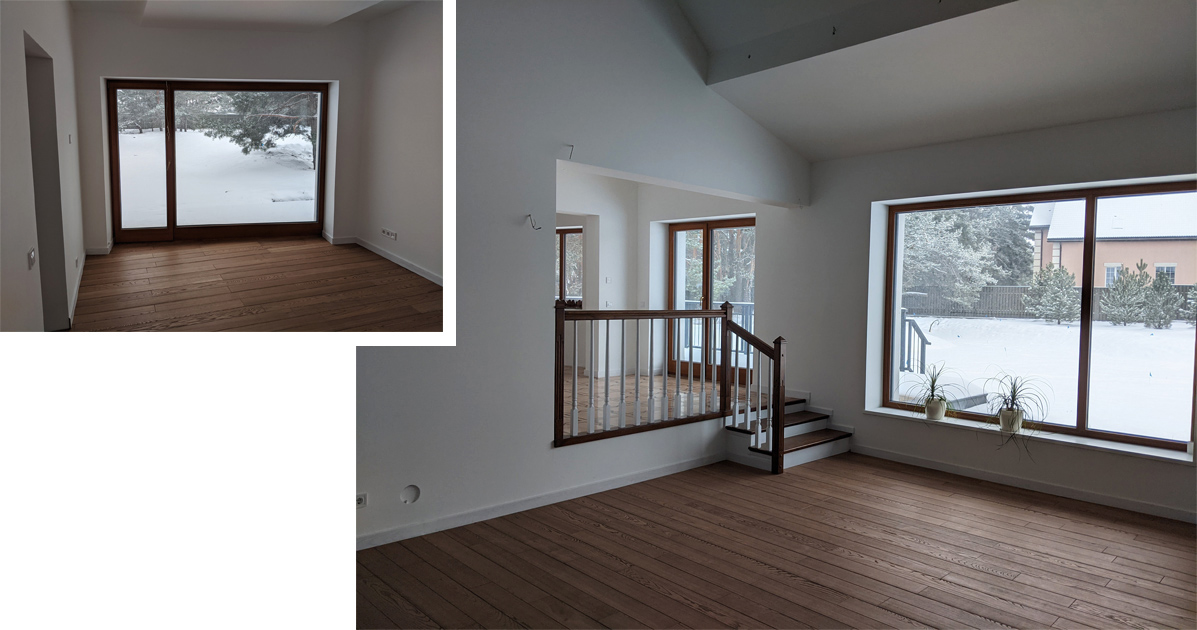

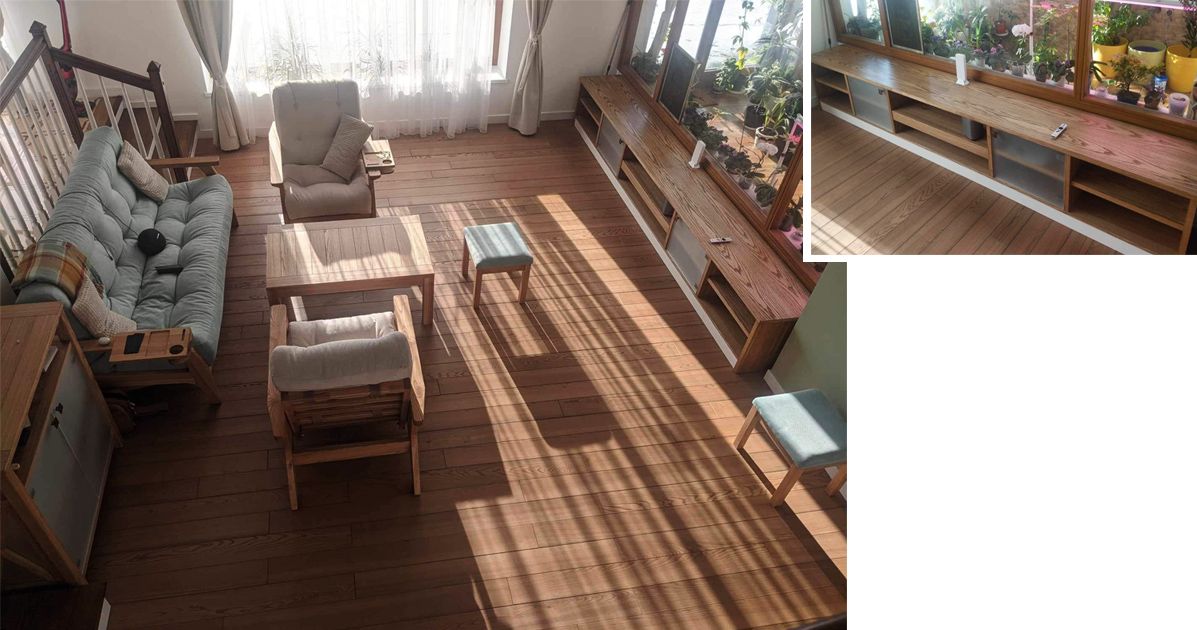

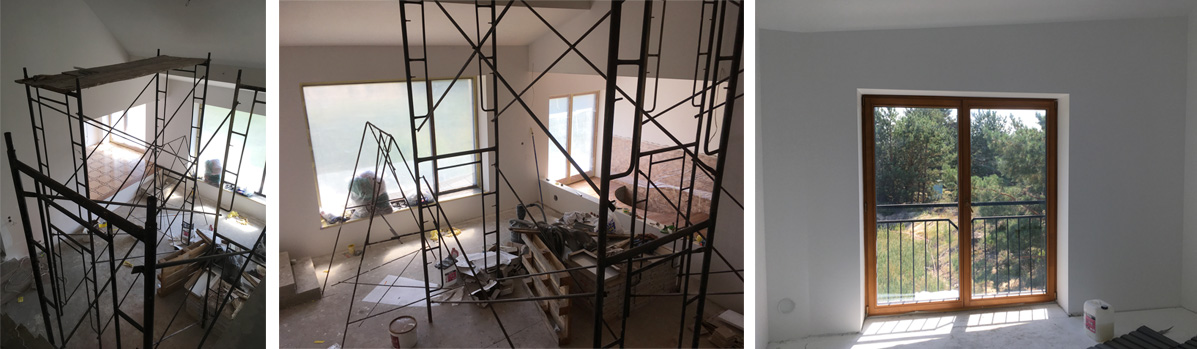

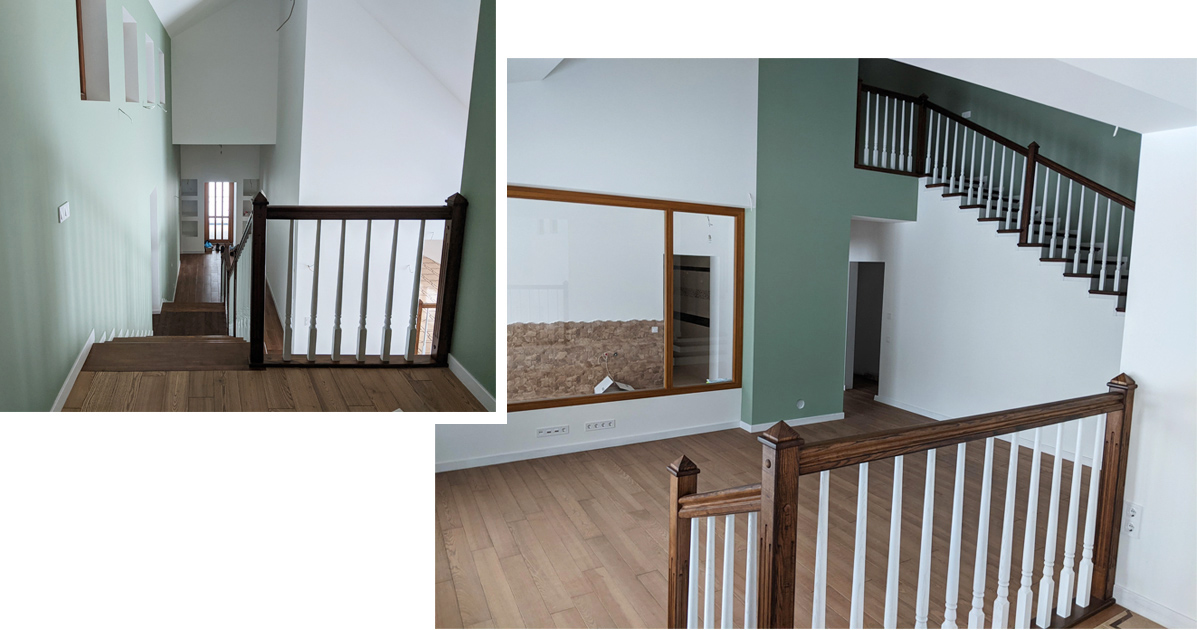

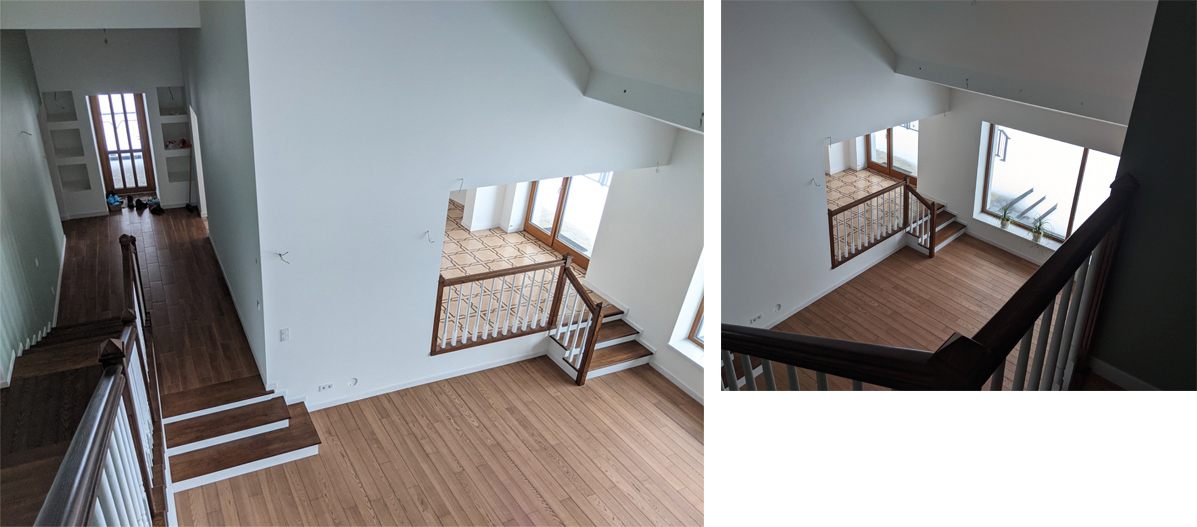

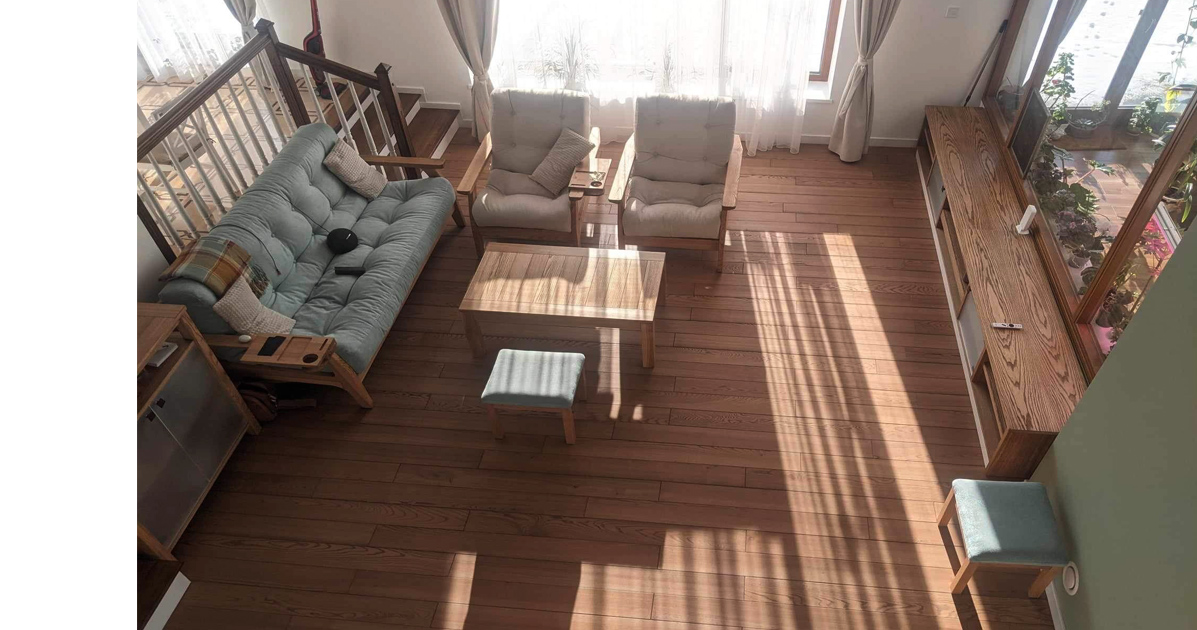

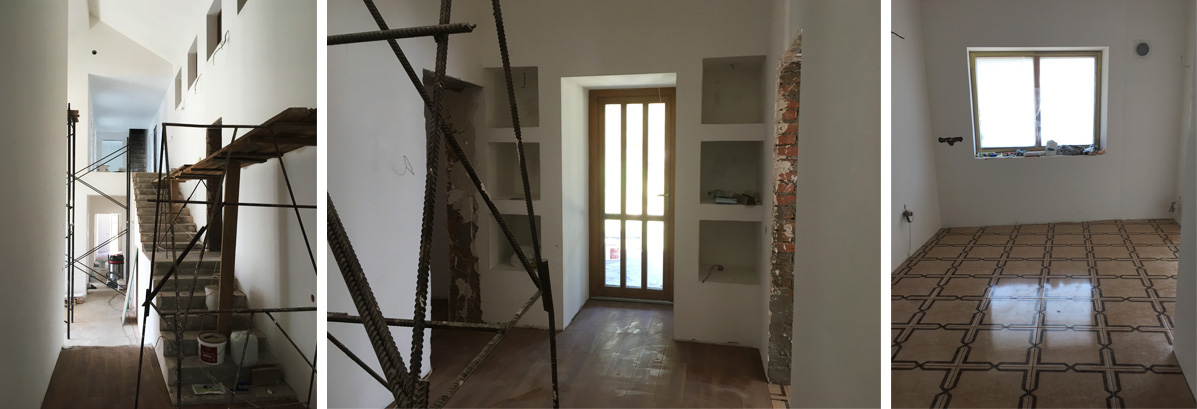

Гостиная комната (двухуровневая)

СТРОИТЕЛЬСТВО

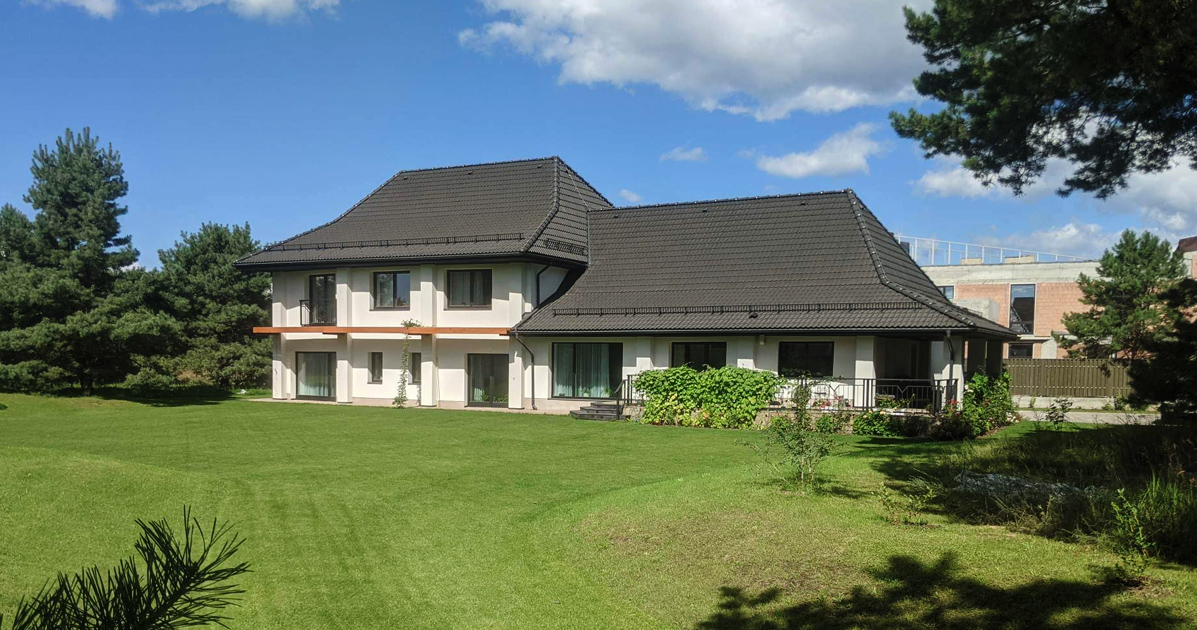

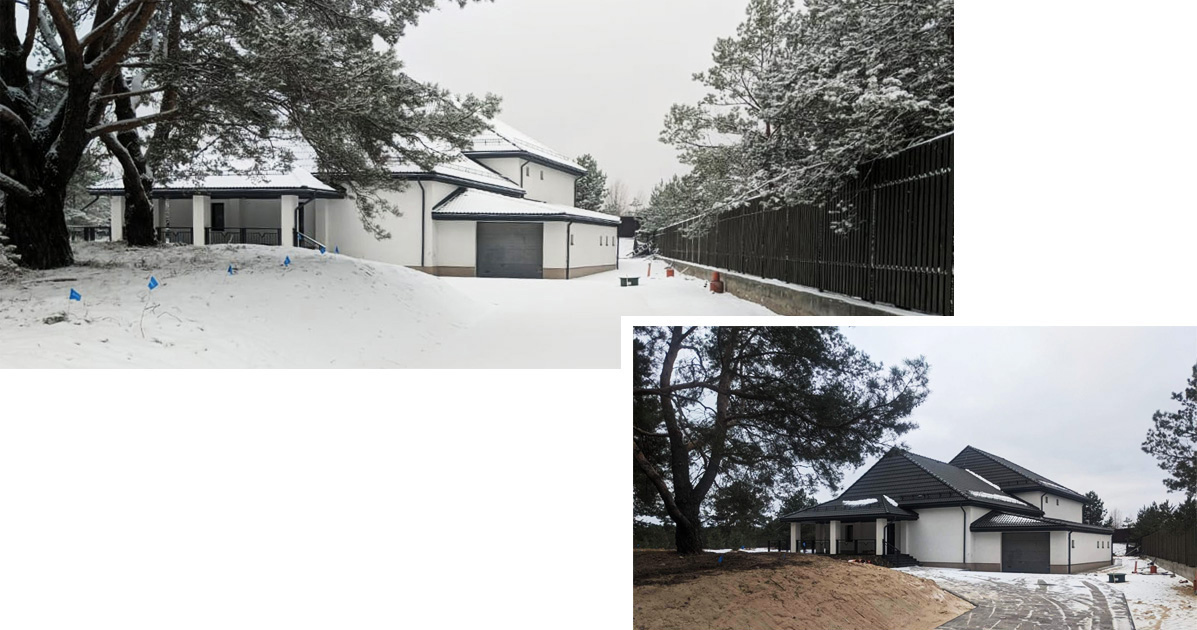

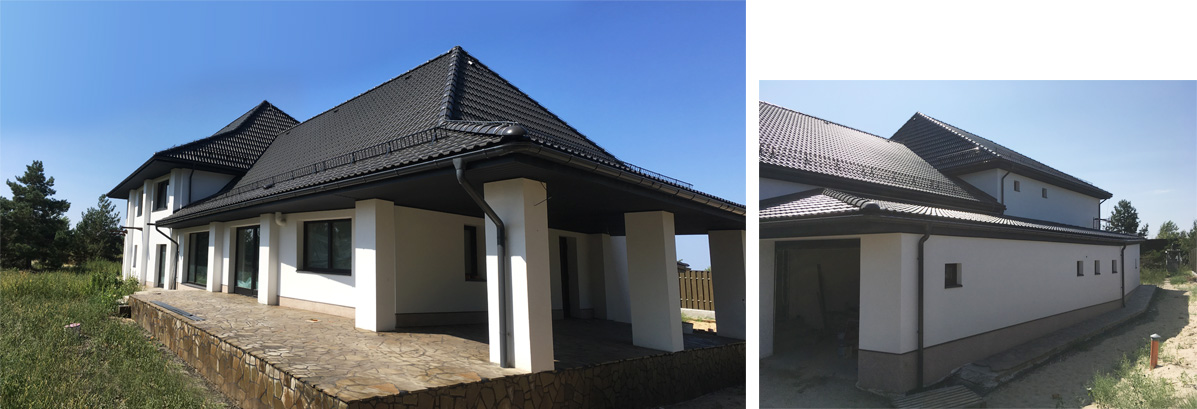

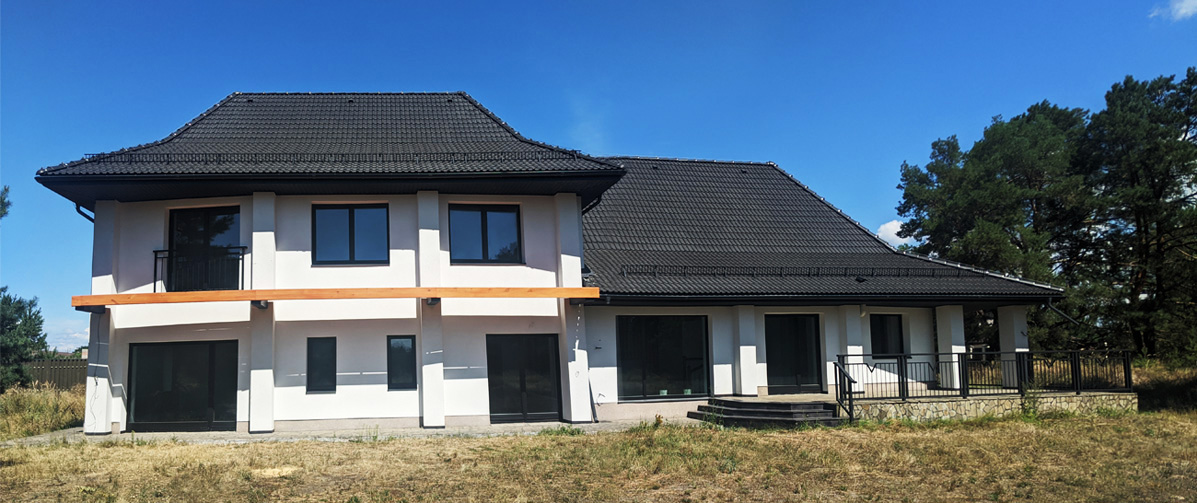

Внешний вид здания с южной и восточной стороны участка

СТРОИТЕЛЬСТВО
