ХОЛМ-ЭКОДОМ Green Awards Ukraine

Победитель конкурса «Лучший объект зеленого строительства 2012г»

ПРОЕКТ и СТРОИТЕЛЬСТВО ЭКОДОМА в с.Михайловка, Каневского района, Черкаской области

Проектирование 2008-2009гг. Строительство 2009-2010гг.

Готовый объект

КОНЦЕПЦИЯ

Детский дом семейного типа на 10 детей.

Общая площадь: 228,9м², жилая: 166,2м².

Концепция

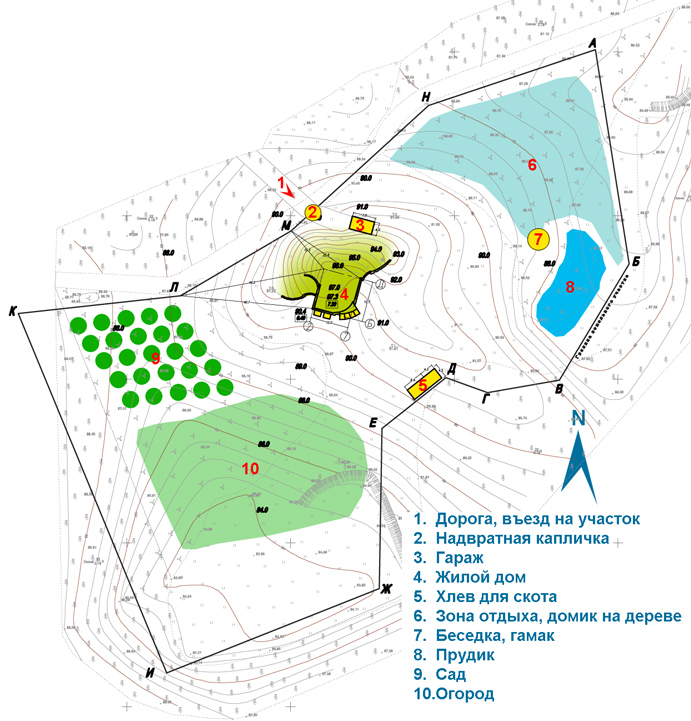

ГЕНПЛАН

«Зарываем» дом в землю с «холодной» северной и северо-западной сторон. "Открываем" дом солнцу, теплу и свету с южной и юго-восточной сторон.

ГЕНПЛАН



3Д-ИДЕЯ здания

"Детского дома солнца"

Участок почти 2 гектара. В середине прекрасного леса небольшая полянка и довольно-таки крутой южный склон — что может быть удачнее для расположения экологически чистого, здорового игрового пространства для детей, которые вновь обрели свою семью!

Концепция

ГЕНПЛАН

ФАСАДЫ


Дом открыт с южной стороны, а с севера он находиться в холме. Его «холодная» северная сторона, как и крыша, не имеют ни окон, ни дверей и засыпаются землей, что обеспечивает лучшую теплоизоляцию всего объема.

Фасад

ПЛАНЫ


Помещения 1-го этажа:

Гардероб на входе

Сауна + с/у + душ

Кухня + Столовая

Гостиная с камином

Детская многоуровневая игровая

Детские каюты (5 шт.) и с/у

Кабинет-спальня (2 шт.)

Техническое помещение

Кладовая для продуктов

С северной стороны (зарытой в толщу холма) располагаются вспомогательные помещения: техническое помещение, кладовые, постирочная-гладильная, сауна и с/у.

План


Помещения 2-го этажа:

Постирочная + гладильная + сушка

Детские каюты (5 шт.) и с/у

Творческая мастерская

Игровая + Библиотека

С/у (ванная)

Кабинет-спальня (2 шт.)

Балконы (3 шт.)

Юго-восточная сторона — детская. Тут находятся небольшие комнаты-«каютки» с «хоббитовскими» окошками, с местом работы и отдыха для каждого из десяти детей детского дома семейного типа. Каждая каюта соединена с детской игровой (в двух уровнях) раздвижной дверью. При желании ребенка дверь остается открытой и он, находясь «у себя», в то же время живет (или наблюдает) за общественной жизнью — в просторной игровой: с лестницей, горкой, качелями, турниками и канатами. Этот настоящий игровой рай для детей освещается большими окнами с юга, а также вторым светом из маленьких хобитовских окошек «кают». А если ребенок хочет побыть наедине с самим собой — то всегда имеет возможность спрятаться в маленьком, но принадлежащем только ему одному пространстве комнатки-каюты.

Фасад

На юге располагается общественная зона дома: просторная столовая с каминным залом на первом этаже и библиотека на втором.

Фасад

Взрослая зона находится на юго-западе. Это тихая, спокойная зона, которая отделена от детской «буфером» общественной зоны. На западе располагается второй черный вход на кухню.

Террасы прикрывают остекленную южную часть здания от летнего перегрева, на их крыше с поворотом под 60 градусов на чистый юг располагаются солнечные коллекторы для подогрева воды.

Фасад

Дом рассчитан на постоянное проживание семьи из 2-х взрослых + 2 учителя-гувернанта + 10 детей разного возраста.


Мебель в детских «каютах» и двухуровневой игровой

Внутренний дизайн

Жилая зона с камином

Внутренний дизайн

ПРОЦЕСС СТРОИТЕЛЬСТВА


НАША КОМАНДА

Команда

Котлован

Стройка

Слой утеплителя (80 мм, вспененное стекло) под фундаментной подушкой всего здания.

Стройка

Закладка первого кирпича (собственноручно хозяйкой дома!)

Стройка

Перекрытие первого этажа из деревянных балок

Стройка

Ж/б перекрытие по профнастилу

Стройка

Стройка

Будущая библиотека и детская игровая

Стройка

Двухуровневая игровая в последствии соединяется по высоте: лестницей, горкой, веревочной лесенкой, шведской стенкой, канатами, кольцами и сеткой для лазанья

Стройка

Комната родителей с видом в сад. Плоская кровля (в будущем «в озелененном холме»)

Стройка

Утепление фасада экструдированным пенополистиролом

Стройка

Техпомещение: твердотопливный пиролизный котел - слева, тепловой бак-аккумулятор (с контуром ГВС) на 1500 литров в изоляции - справа

«Теплый пол» в с/у

«Теплые стены» в жилых помещениях

Стройка

Излучающее отопление в жилих комнатах дома

Стройка

Возведения террас с южной стороны здания, гидроизоляция кровли и дымохода

Стройка

Грунтовый теплообменник вентиляционной системы, гидроизоляция крыши и стен здания (под накрытие землей)

Стройка

Мы на фоне дома :-)

Стройка

Стройка

Стройка

Дом, «вырастающий из матушки-земли»...

Стройка

... и прячущийся назад в нее :-)

Стройка

Солнечные коллекторы на террасах, защищающих остекление южного фасада от летнего перегрева

Стройка

Отделка детского и взрослого с/у, приточно-вытяжная установка с рекуператором

Стройка

Отделка кухни, печь






Гараж



Мастерская

Стройка



Внешний вид готового здания со стороны входа на участок (с запада)

Стройка











Дети принимали участие в отделке своего любимого ДОМА наравне со взрослыми, обогащая его своей творческой энергией

Стройка



Стройка

Стройка



Внешний вид готового здания с восточной стороны: "детские каюты"

Стройка
