ТИПОВОЙ ПРОЕКТ ПАССИВНОГО ЭКОДОМА на семью с тремя детьми, СТРОИТЕЛЬСТВО в г.Ровно |
![]() Стандартный жилой дом с гаражем (общей площадью дома 224,9 м², и 312,6 м² с гаражем и террасами) расcчитан на комфортное проживание семьи с тремя детьми, бабушкой и гостем. В доме возможно также размещение детского дома семейного типа до 9 детей. Просторные и четко зонированные многоуровневые детские позволяют разместить в каждой из трех детских комнат от одного до трех детей. Таким образом этот проект является незаменимым для многодетных семей и детских домов семейного типа. Возможным является отзеркаленное (по оси север-юг) решение плана, со входом соответсвтенно на выбор: с востока или с запада. |
|||||||||||
КОНЦЕПЦИЯ, РАЗРЕЗ |
Все жилые комнаты дома ориентируются на южную сторону. Через огромное южное остекление они получают большое количество тепла и света от низкого зимнего солнца, и защищены "пассивно" от летнего перегрева с помощью соответствующих архитектурных элементов. С севера "буферные" зоны вспомагательных помещений (с/у, кладовые, техническая и котельная) защищают дом от холодных северных ветров. Эта сторона - послностью глухая. Таким образом при огромном количестве остекления в доме все-таки полностью исключаются теплопотери через северное остекление. А остекление южной стороны дает зимой гораздо больше теплопритоков в дом, чем теряет тепла из дома. Кроме энерговыгодности, такая планировка также позволяет жить в доме в большем единении с природой - это происходит благодаря прямой связи с окружающим миром через почти сплошное остекление одной из стен. В доме, не смотря на его небольшие размеры, - просторно и комфортно - этому помогает ощущение нескончаемости пространства, зрительная связь с которым осуществляется через остекление южной стены. И, конечно же, - инсоляция! Большое количество природного солнечного света легко попадает в помещения, дает более полное ощущение жизни, экономит энергию на дополнительном освещении и является более здоровым для глаз, чем искусственное. ![]() | |||||||||||

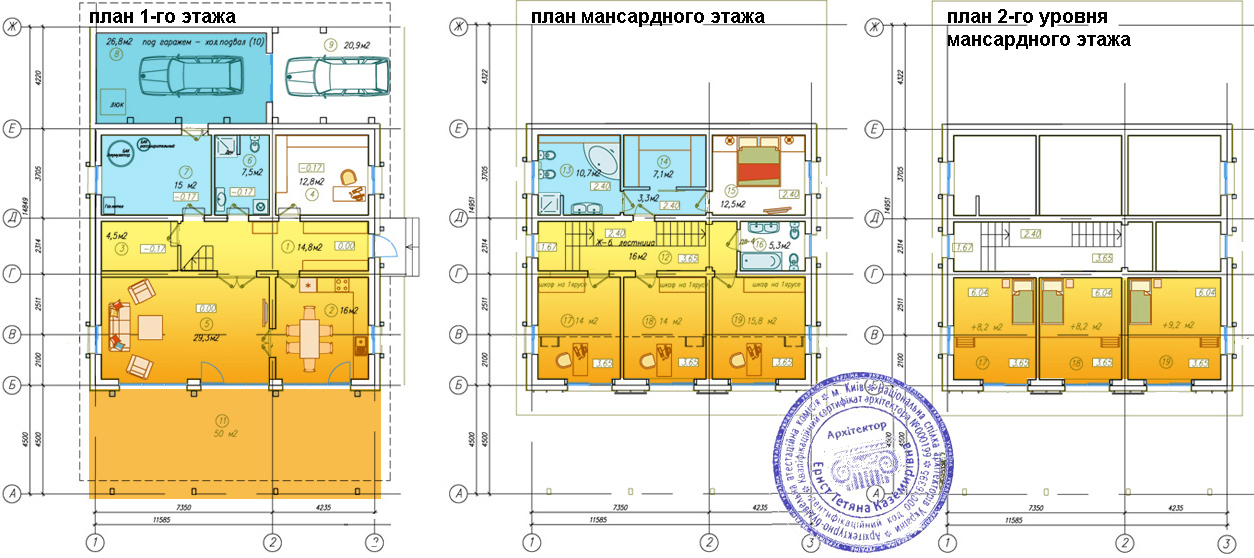

ПЛАНЫ. Вариант с тремя детскими комнатами. В этом варианте типового пассивного дома на промежуточном уровне находится небольшой блок со спальной родителей (окна на восток), гардеробной и с/у. Три многоуровневые детские комнаты буквально "залиты солнечным светом". Второй уровень детской дает возожность ребенку познать пространство не только "по горизонтали", но и с разных высот, а также значительно увеличивает площдь самой комнаты, так сказать, "в высоту". Просторные детские и их четкое зонирование (зоны игры/занятий или отдыха/сна) позволяют разместить в каждой комнате от одного до трех детей. Что делает этот проект незаменимым для многодетных семей и детских домов семейного типа. |
С северной стороны большой навес крыши позволяет организовать склад дров или использовать это пространство для других нужд жильцов. Наклон крыши южной стороны является оптимальным для размещения на ней 4-х солнечных коллекторов для постоянного (бесплатного!) подогрева гарячей воды для нужд жильцов дома. ![]() | |||||||||||
Фасады в 3D |

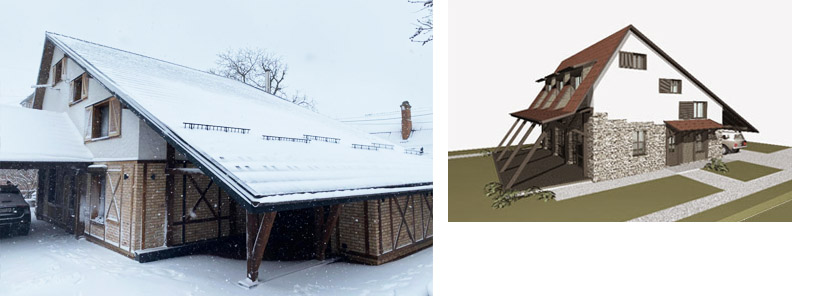

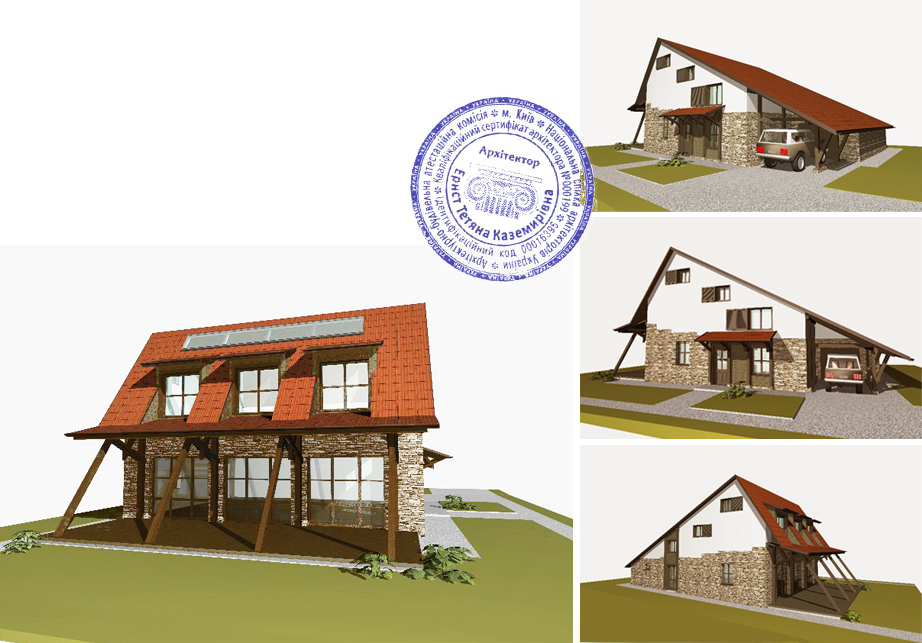

Фасады здания выполнены в стиле альпийского шале с элементами кантри. ![]() | |||||||||||
Далее следует пошаговое описание процесса возведения здания: |

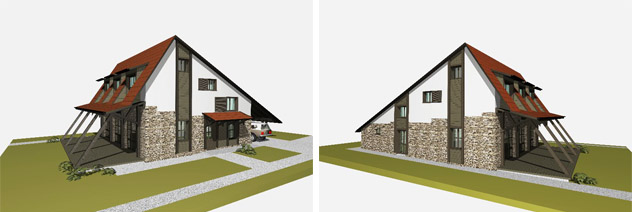

Возможны различные варианты оформления фасадов: ![]() | |||||||||||

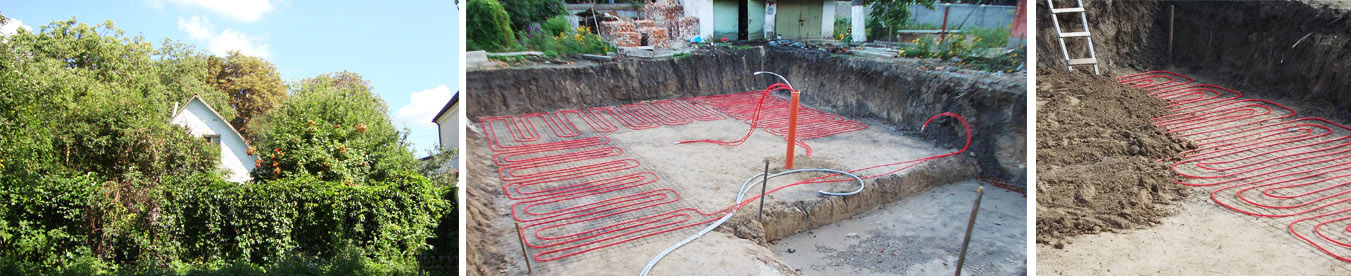

Старый дом снесли, разобрали старый фундамент и вырыли котлован под новое экологическое здание. Сделали пещанную засыпку основания. Утрамбовали основание, и на него, под фундамент дома уложили грунтовый контур системы охлаждения, который даст возможность использовать внутридомовую систему отопления излучающими поверхностями стен и для бесплатного охлаждения здания в летний зной. |
Для начала пришлось снести старый дом, стоявший на этом же месте. Заказчик очень хотел сохранить какие-то его части... Но, к сожалению, сохранение части стены и, соответственно, неглубокого и неутепленного фундамента привело бы к основательным проблемам: невозможно было бы качественно изолировать фундамент нового дома, сделать дом герметичным. По-этому в конце-концов от синтементальной идеи сохранения "семейной реликвии" пришлось отказаться. ![]() | |||||||||||

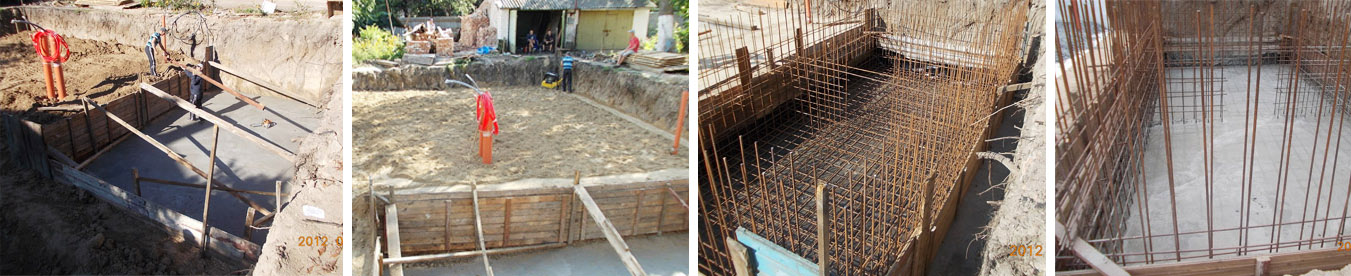

Также на этом этапе нужно было подвести к дому все остальные инженерные коммуникации: водопровод, канализацию, электричество. Грунтовый контур системы охлаждения засыпали глиной и качественно утрамбовали. При этом оставили выпуски труб ГК и других подземных коммуникаций, которые выходят вертикально в дом. Монтаж арматурного каркаса холодного подвала для хранения продуктов (погреба) под неотапливаемым гаражем. |
(Из соображений экономии на стадии инвестирования в этом городском доме не устанавливается геотермальный тепловой насос) ![]() | |||||||||||

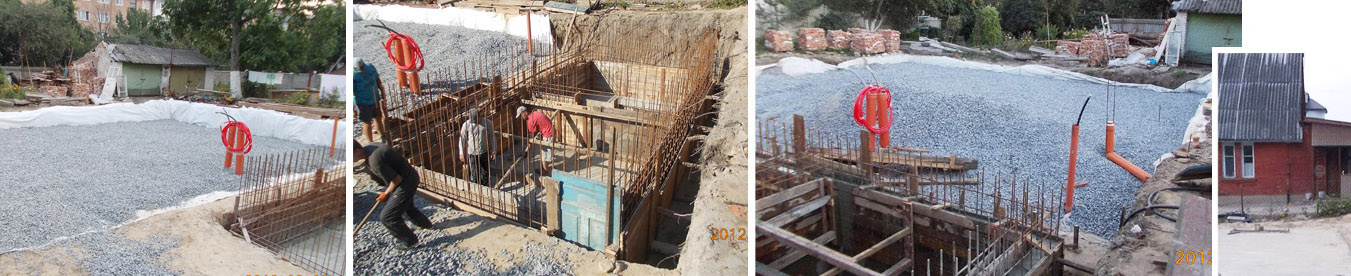

В "чаше" из геотекстиля сделали засыпку щебнем. Монтаж опалубки подвала. Заливка бетонной подготовки по хорошо утрамбованому щебню: теперь основание готово для устройства самого фундамента с наружным утеплением и гидроизоляцией. |
![]() | |||||||||||

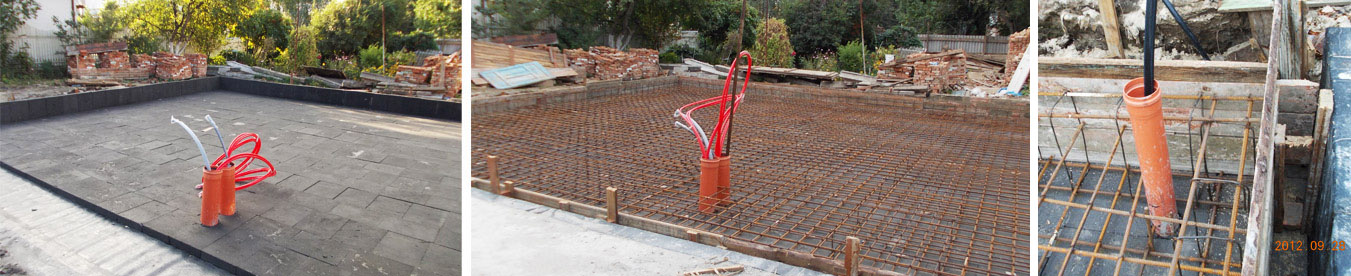

По слою утеплителя (10см пеностекла) укладывается арматурный каркас собственно фундаментной плиты здания. |
![]() | |||||||||||
Заливка бетоном фундаментной плиты и устройство каркасного выступа по периметру здания. На фото видно, что утеплитель полностью "укутывает" весь "теплый" объем здания: между холодным гаражем и домом также можно увидеть прослойку из 20см вспененного стекла. |
![]() | |||||||||||

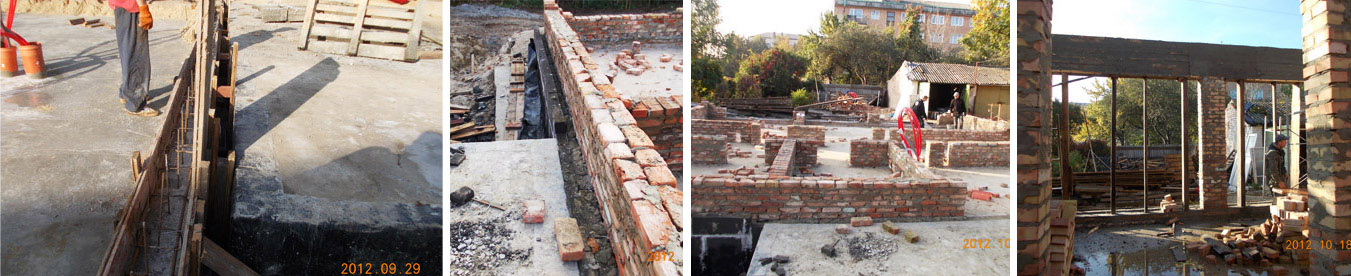

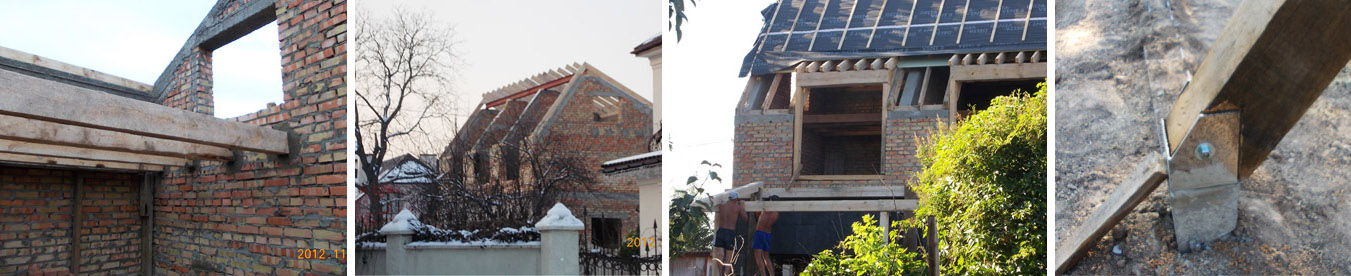

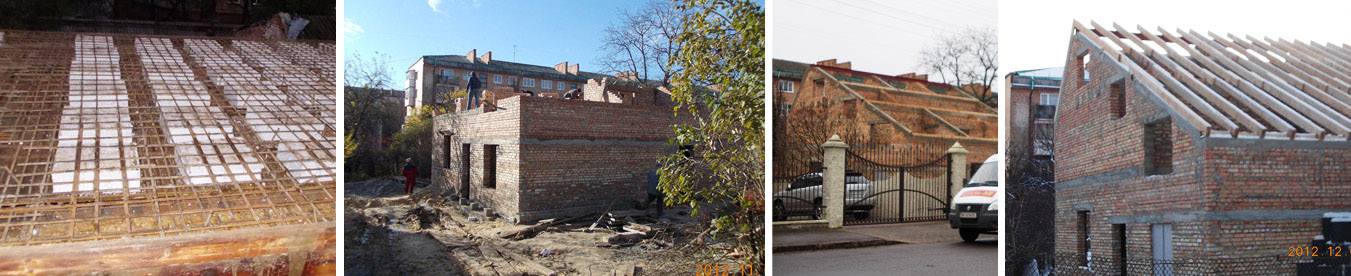

Монтаж перемычек и устройство арматурного каркаса ячеистого ж/б перекрытия. Возведение кирпичных стен мансардного этажа и утепление стен снаружи пеностеклом. |
![]() | |||||||||||

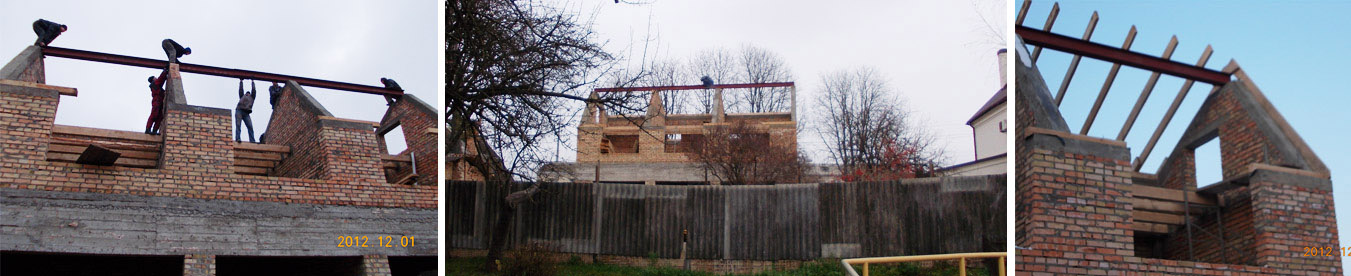

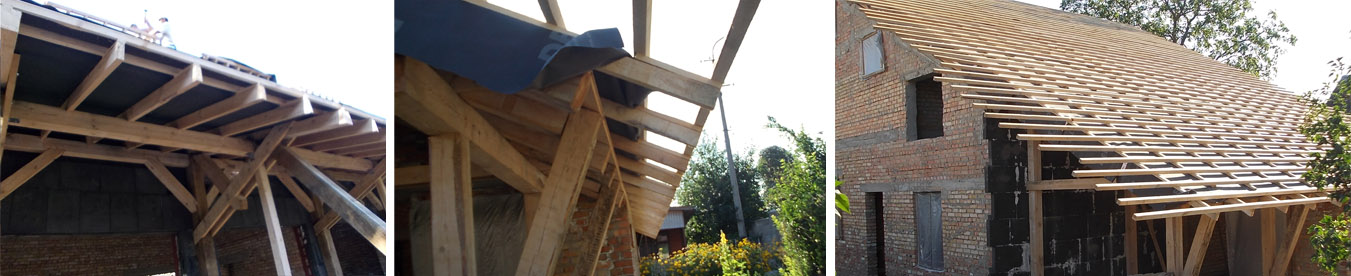

Устройство конька кровли: укладка металлического швеллера. Устройство стропильной системы кровли. |
![]() | |||||||||||
Устройство балок ворого уровня детских комнат. |
![]() | |||||||||||

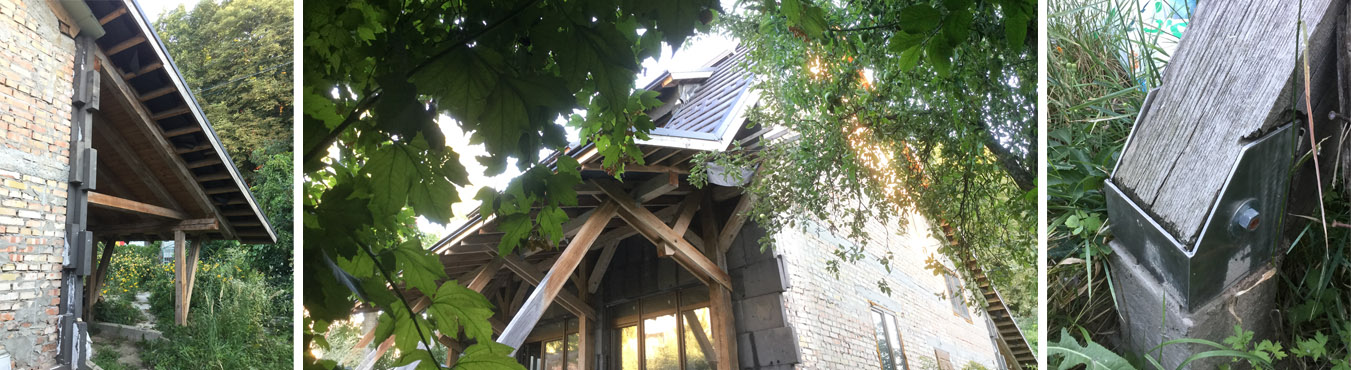

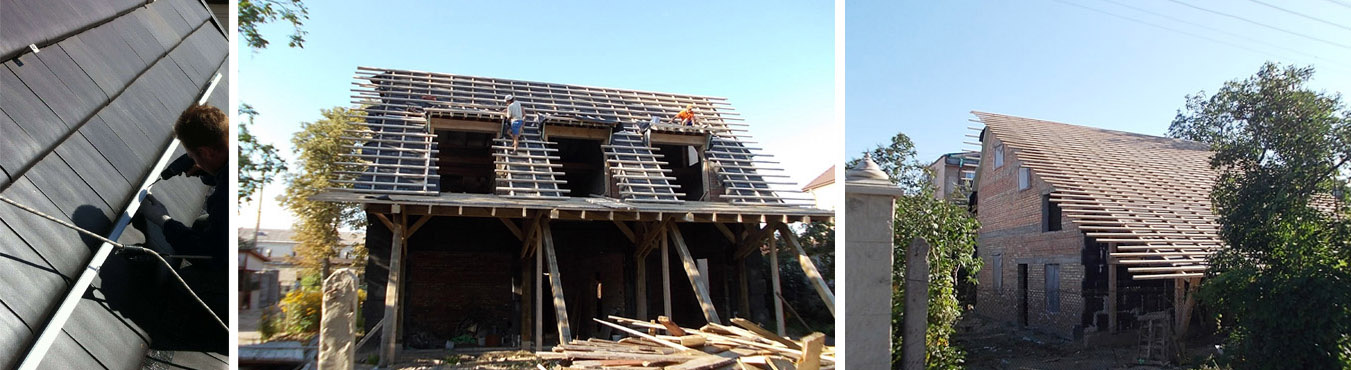

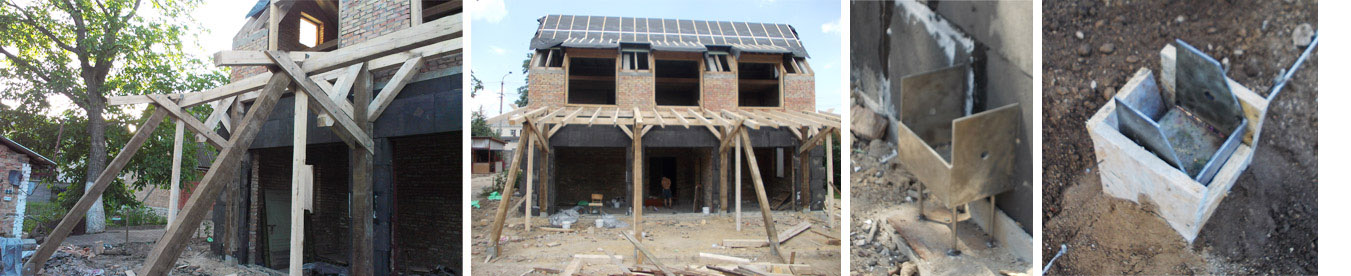

Устройство деревянной конструкции террасы (с юга) и навевса с северной стороны здания. Монтаж нержавеющих стаканов для крепления деревянных балок. Утепление несущей конструкции кровли (стропил). |
![]() | |||||||||||
Устройство дублирующих (холодных) стропил. Утепление стен здания двумя слоями (с перекрытием швов) вспененного стекла. Отделение с помощью слоя утеплителя - "теплого" жилого объема здания от "холодного" буферного объема гаража. |
![]() | |||||||||||

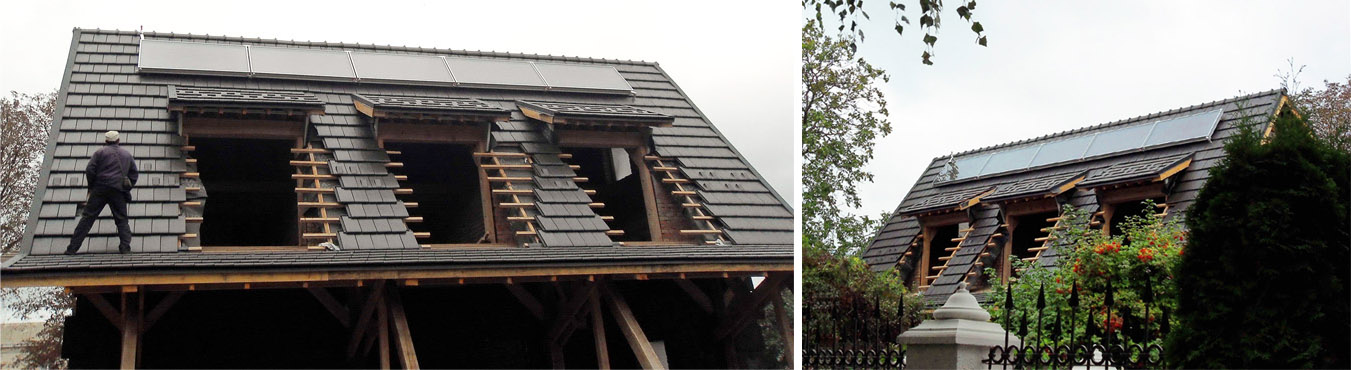

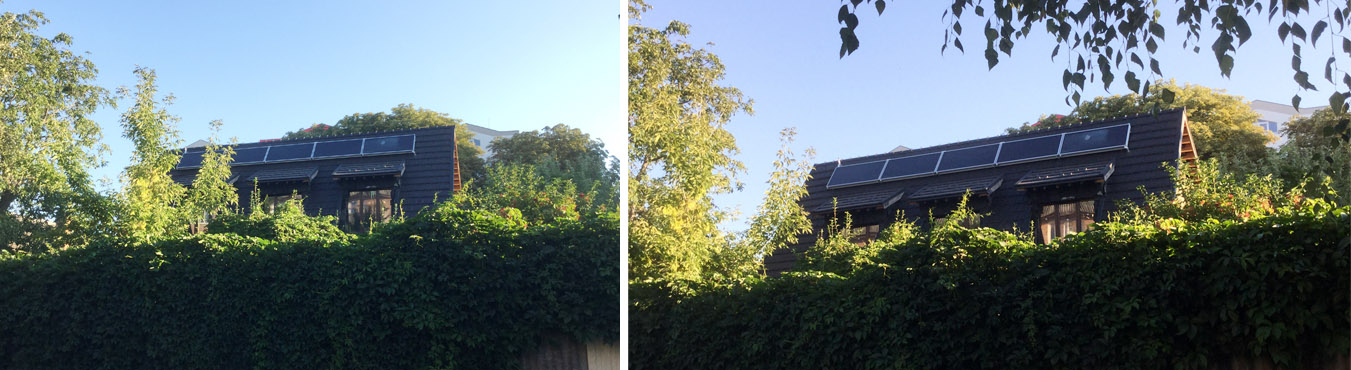

Южная сторона здания - окна на всю плоскость стены комнаты. Монтаж солнечных коллекторов на южной стороне кровли. |
![]() | |||||||||||

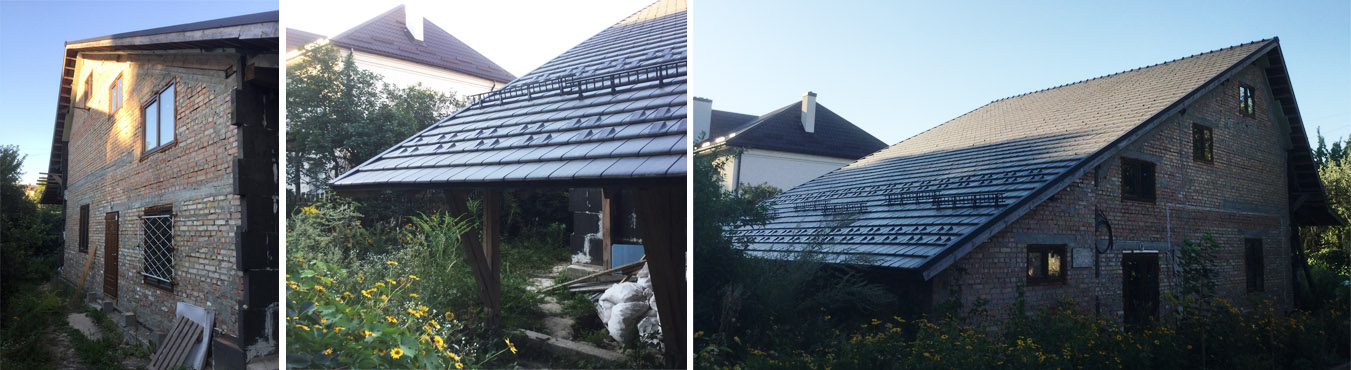

Устройство крыши из натуральной черепицы. |
![]() | |||||||||||

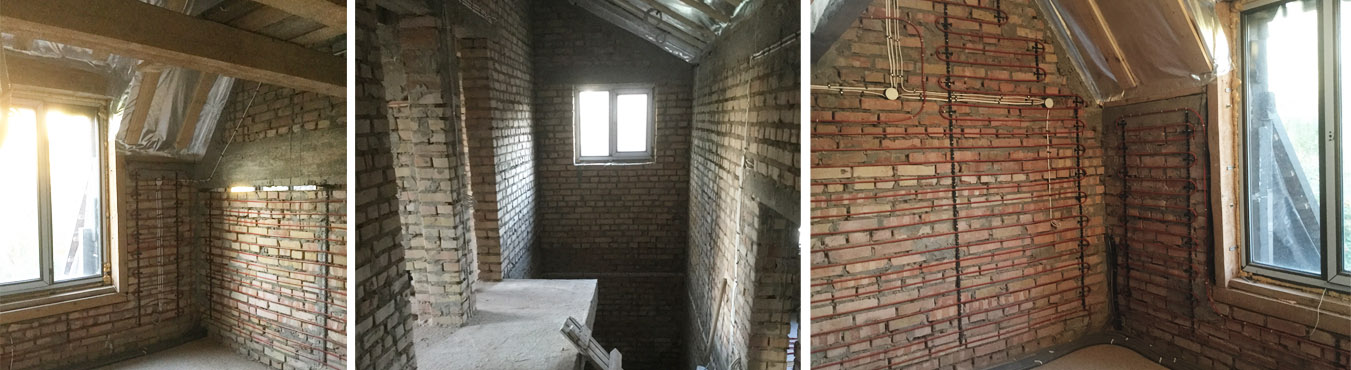

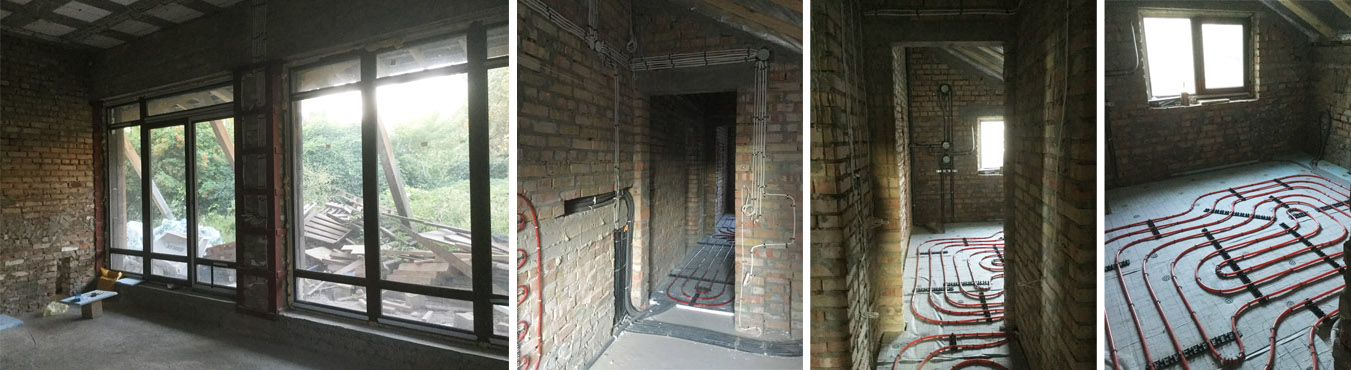

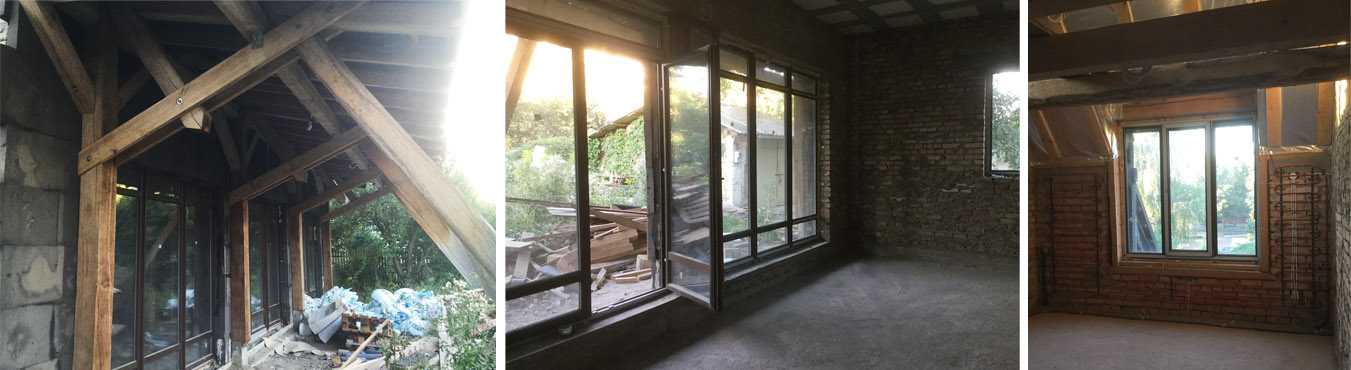

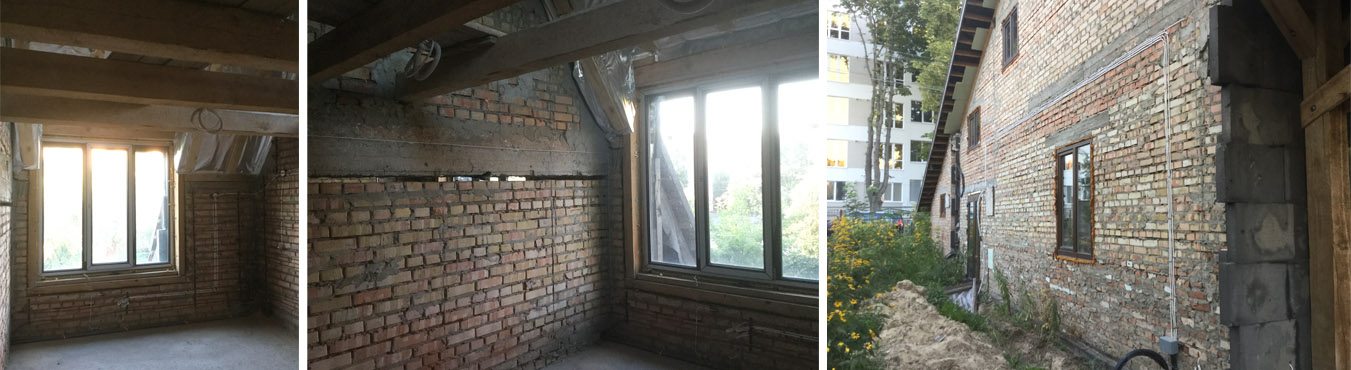

Монтаж окон. Монтаж внутренних инженерных коммуникаций: системы излучающего отопления / охлаждения стен, электрической разводки, слаботочки и сантехники. |
![]() | |||||||||||

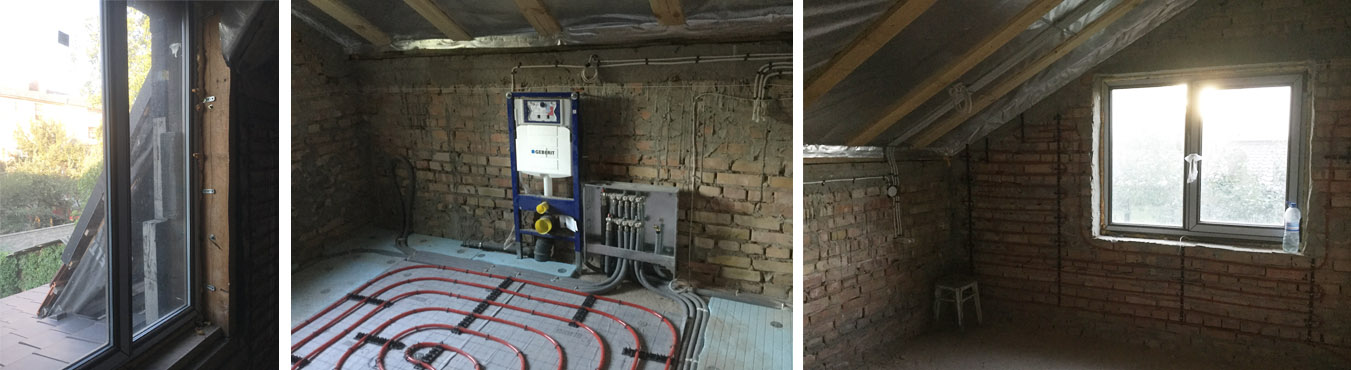

Разводка труб системы излучающего отопления / охлаждения. |
![]() | |||||||||||
![]() | ||||||||||||

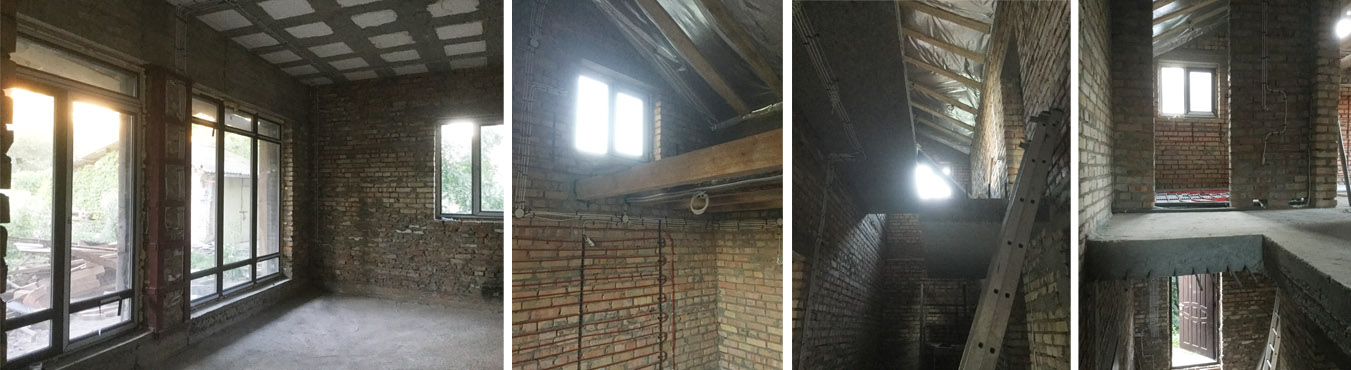

Монтаж окон. Монтаж внутренних инженерных коммуникаций. |
![]() | |||||||||||
![]() | ||||||||||||
Сплощное южное остекление "защищено" от летнего перегрева просторной террасой. |
![]() | |||||||||||
![]() | ||||||||||||
Внешний вид коробки здания с восточной стороны (главный вход в дом). |
![]() | |||||||||||
Вид коробки здания с юга, с улицы. |
![]() | |||||||||||
Внешний вид коробки здания с юговостока: восходящее солнце только-только бросило свои первые лучики на восточный фасад. |
![]() | |||||||||||
Зовнішній вигляд готової будівлі зі сторони дороги та головного входу (вигляд з північно-східного боку) |
![]() | |||||||||||

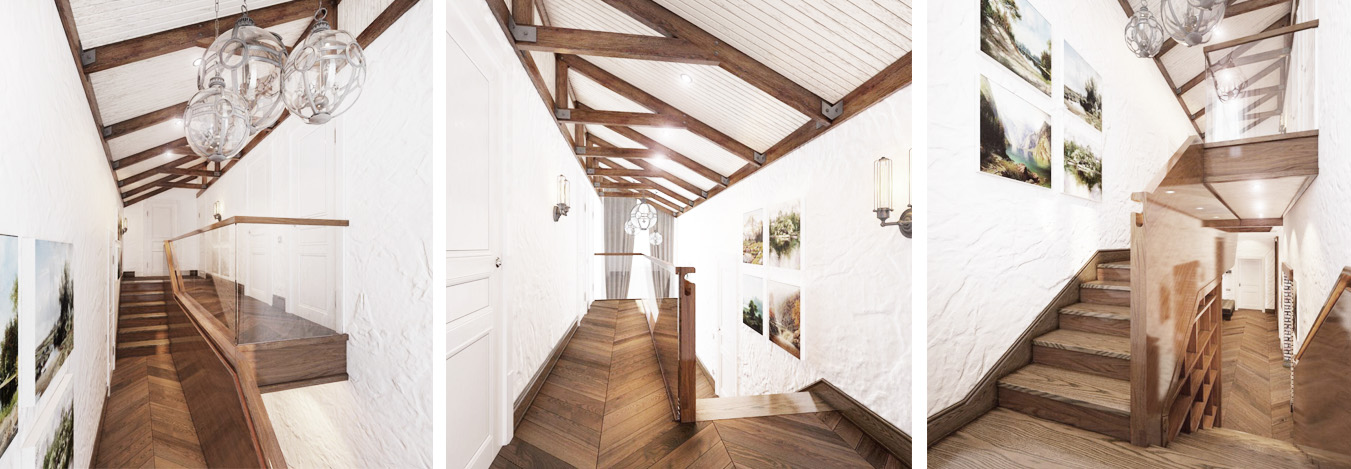

Інтер'єри будівлі - сходовий хол по середині будівлі |
![]() | |||||||||||

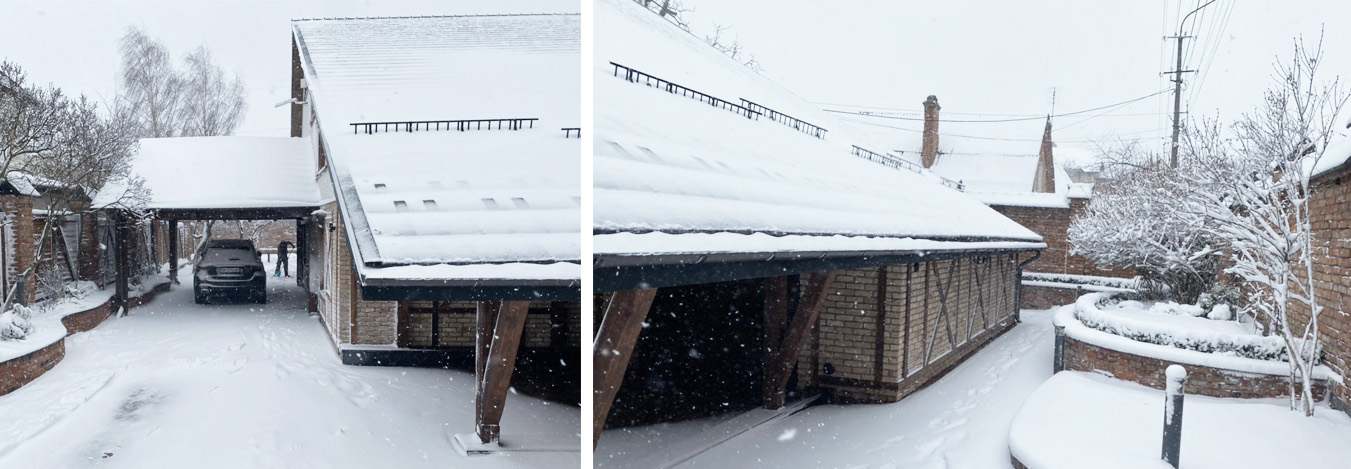

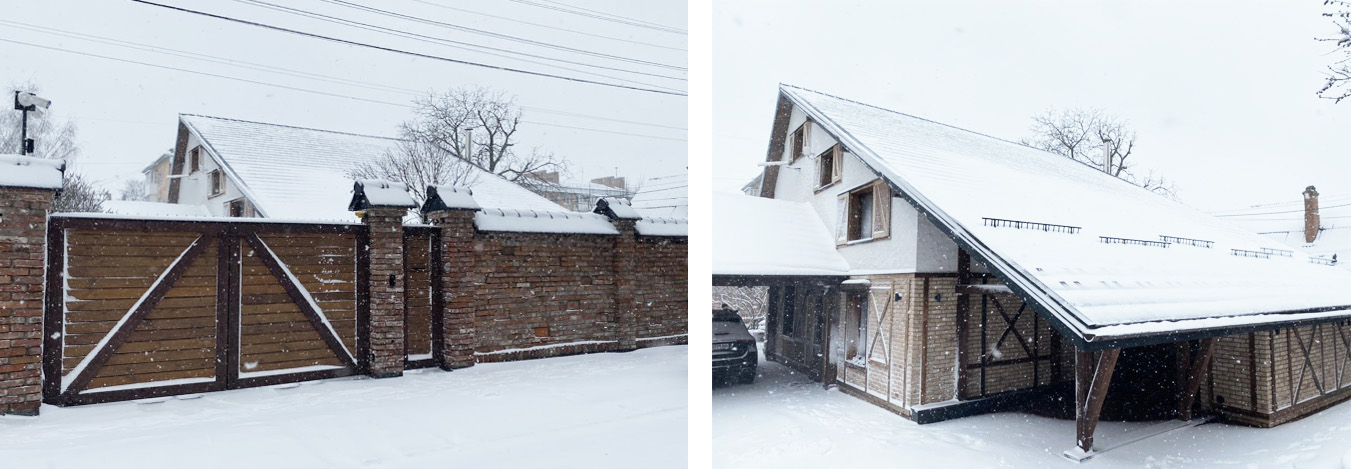

Зовнішній вигляд готової будівлі з півночі, зі сторони дороги та головного входу |
![]() | |||||||||||

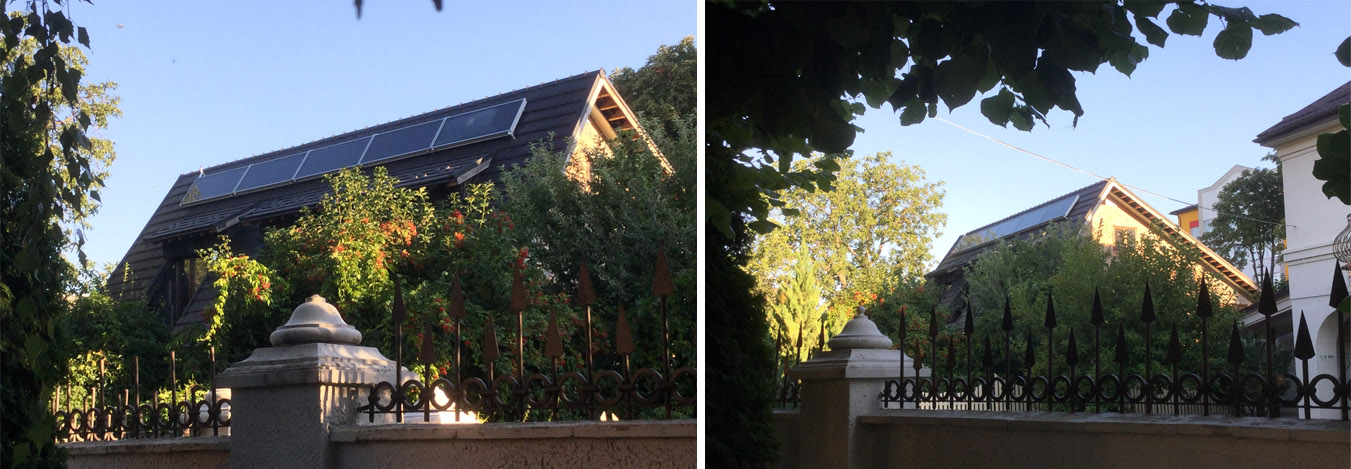

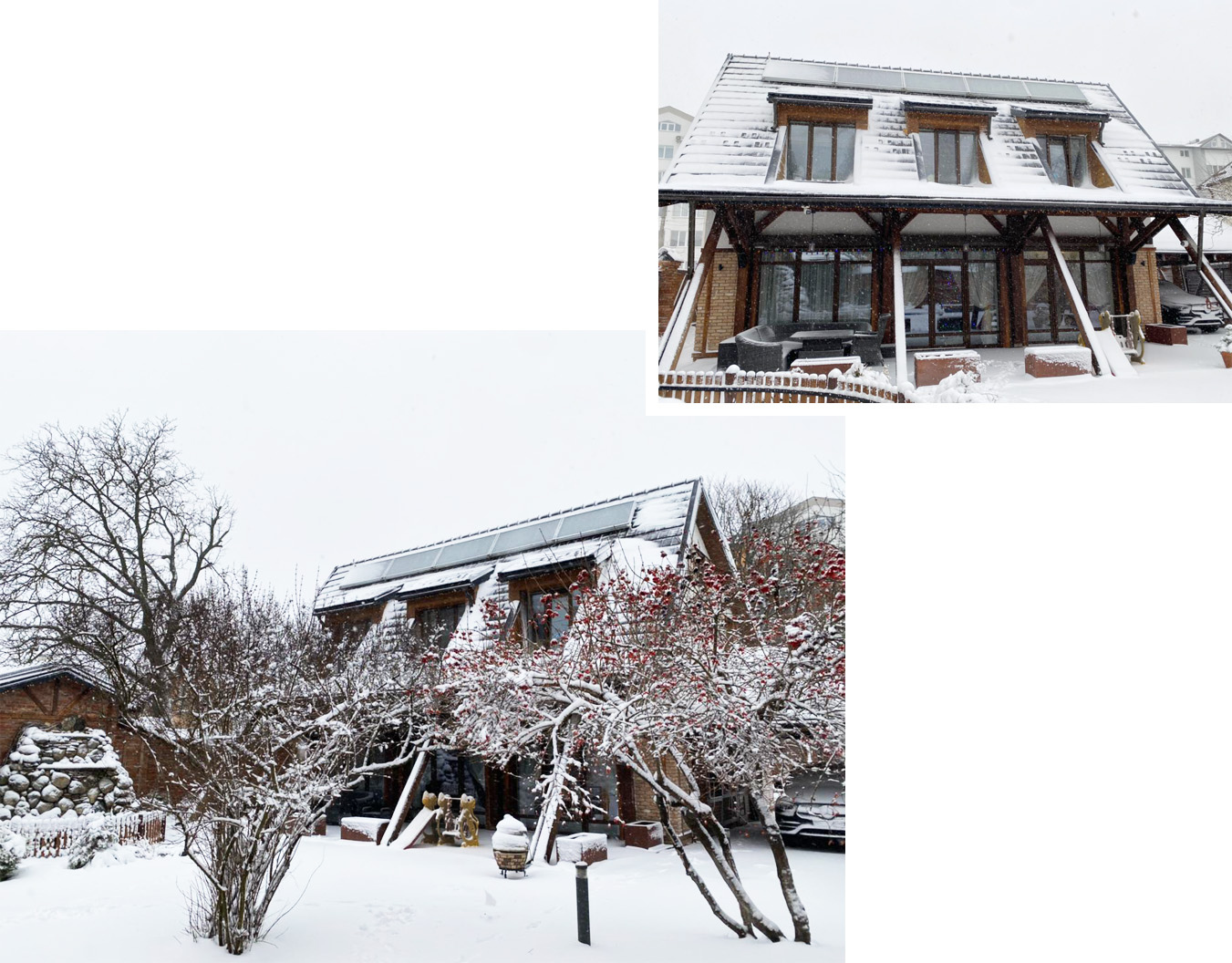

Зовнішній вигляд готової будівлі зі сторони саду: велике осклення південної сторони будівлі та захист від літнього перегріву за допомогою виступів дахів та перекриття тераси |
![]() | |||||||||||
Экономичекая выгодность энергопассивного экологического дома . . . |
