ТИПОВОЙ ПРОЕКТ БЮДЖЕТНОГО ЭНЕРГОСБЕРЕГАЮЩЕГО ЭКОДОМА: СТРОИТЕЛЬСТВО в с.КНЯЖИЧИ КИЕВСКОЙ ОБЛАСТИ Фасад

Небольшой одноэтажный жилой дом (общей площадью 112м²) расcчитан на комфортное проживание семьи из трех-четырех человек (родители + дети). В доме также возможно размещение небольшой комнаты для бабушки/гостя, или кабинета.

Строительство в с.Княжичи под Киевом: 2016-2017гг.




КОНЦЕПЦИЯ, РАЗРЕЗ, ЗОНИРОВАНИЕ




РАЗРЕЗ и ПЛАН ДОМА

ВХОД с ЗАПАДА

Все жилые комнаты дома ориентируются на южную сторону. Через огромное южное остекление они получают большое количество тепла и света от низкого зимнего солнца, и защищены "пассивно" от летнего перегрева с помощью соответствующих архитектурных элементов. Только Спальня родителей, в которой большей частью люди находятся ночью сориентирована на восток.

С севера "буферные" зоны вспомагательных помещений (с/у, кладовые, техническая и котельная) защищают дом от холодных северных ветров. Эта сторона - послностью глухая. Таким образом при огромном количестве остекления в доме все-таки полностью исключаются теплопотери через северное остекление. А остекление южной стороны дает зимой гораздо больше теплопритоков в дом, чем теряет тепла из дома.

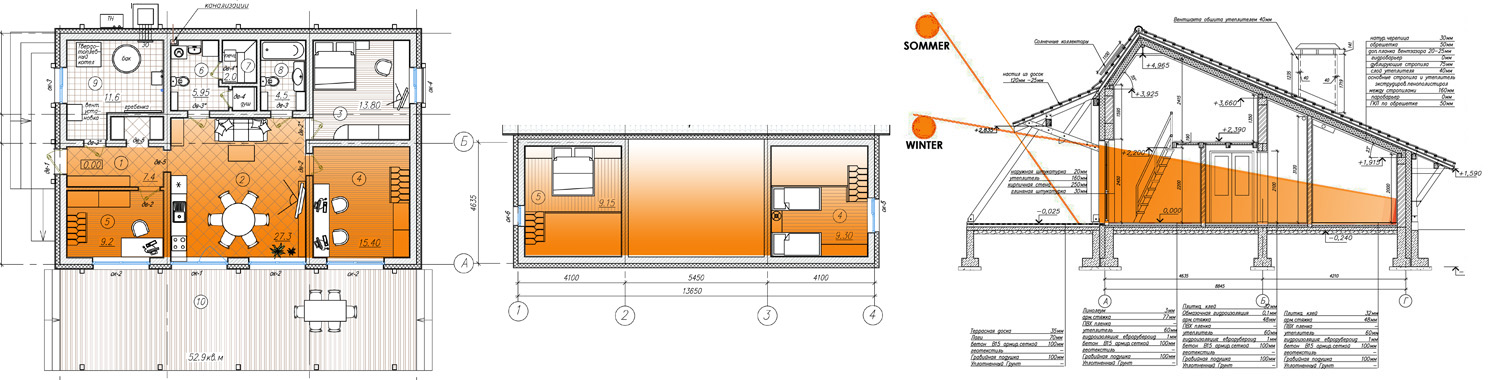

ПЛАНЫ

ПОМЕЩЕНИЯ ДОМА:

1. Хол-Гардероб. 2. Гостиная-столовая с кухонной нишей. 3. Спальня родителей. 4. Многоуровневая детская: 1 уровень (для занятий и подвижной игры), 2 уровень (для тихой спокойной игры, а также для отдыха) - спальный уровень. 6. С/у с душем / постирочная. 7. Сауна. 8. С/у с ванной. 9. Техпомещение с баком-аккумулятором, вентустановкой и котлом / тепловым насосом /. 10. Просторная терраса.

Кроме энерговыгодности, такая планировка также позволяет жить в доме в большем единении с природой - это происходит благодаря прямой связи с окружающим миром через почти сплошное остекление южной стены. В доме, не смотря на его небольшие размеры, - просторно и комфортно - этому помогает ощущение нескончаемости пространства, зрительная связь с которым осуществляется через огромные окна.

И, конечно же, - инсоляция! Большое количество природного солнечного света легко попадает в помещения, дает более полное ощущение жизни, экономит энергию на дополнительном освещении и является более здоровым для глаз, чем искусственное.

Наклон крыши южной стороны является оптимальным для размещения на ней 3-4 солнечных коллекторов для постоянного (бесплатного!) подогрева гарячей воды для нужд жильцов дома.

ФАССАДЫ в 3D

Тут, в качестве примера, представлен один из вариантов визуализации такого типового пассивного экодома в стиле альпийского шале с элементами кантри.

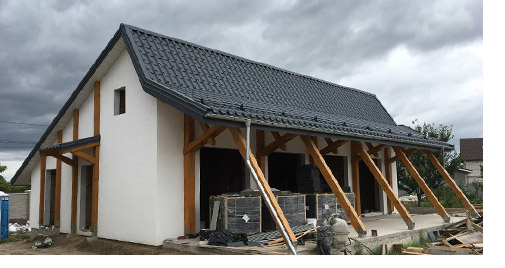

Фасад

ПРОЦЕСС СТРОИТЕЛЬСТВА

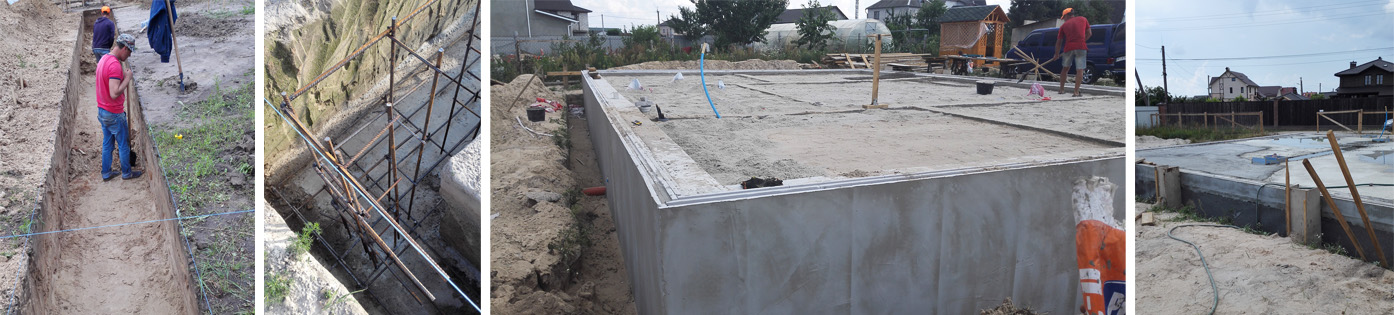

Траншеи под ленточный фундамент.

Увязка арматуры.

Устройство монолитного фундамента.

Наружное утепление фундамента экструдированным пенополистиролом в два слоя.

Стройка

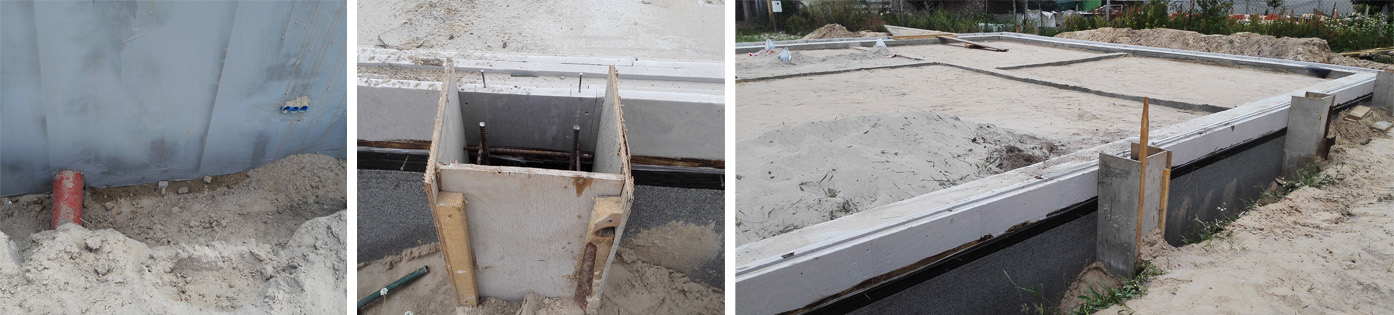

Выпуск коммуникаций.

Устройство монолитных фундаментных столбиков (за тепловым барьером) под древянные опоры.

Стройка

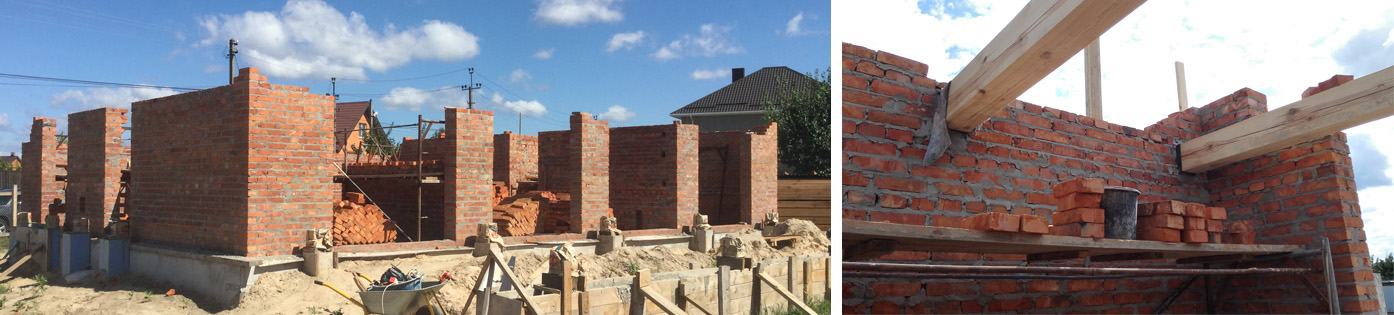

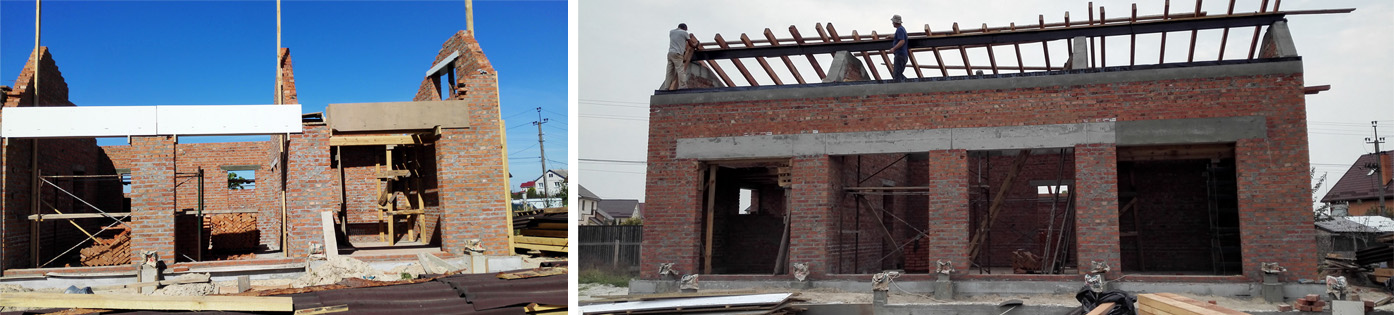

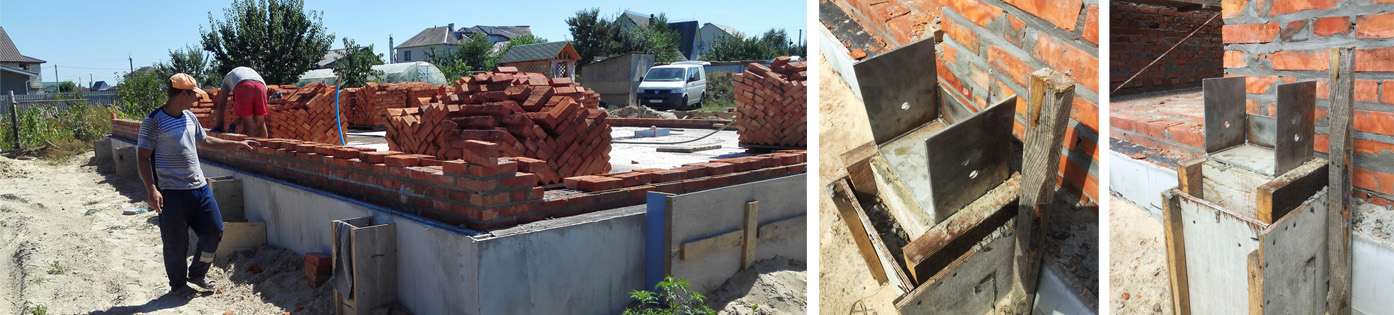

Устройство кирпичных стен.

Монтаж стаканов из нержавейки для последующего крепления деревянных опор террасы с юга и свеса кровли с севера.

Стройка

Устройство кирпичных стен.

Монтаж деревянных балок второго уровня детской комнаты.

Стройка

Устройство монолитного пояса и стропильной системы.

Стройка

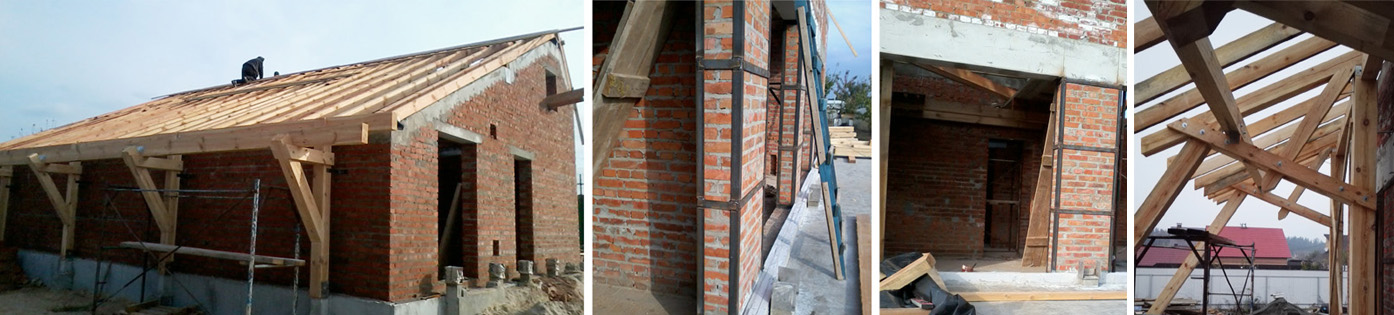

Устройство стропильной системы (внутри теплового барьера).

Монтаж деревянных опор (снаружи теплового барьера: между стеной и опорами мы видим пространство для заполнения его утеплителем (20 см).

Стройка

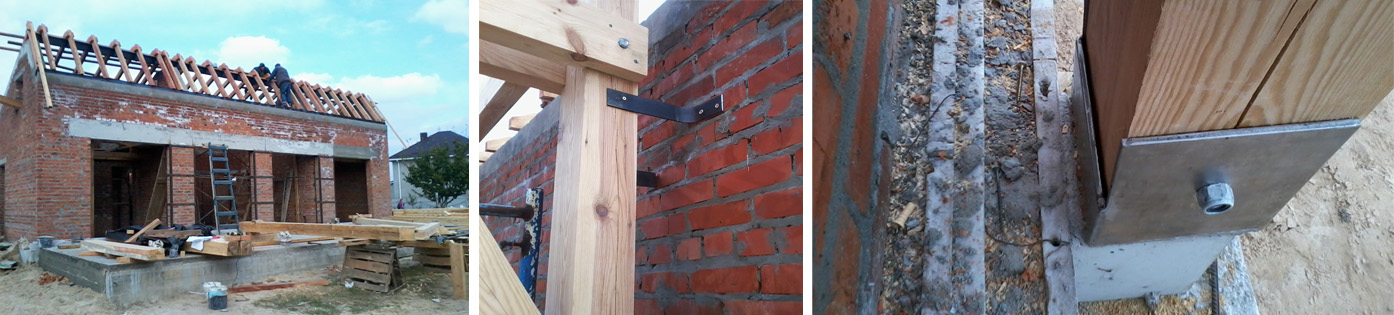

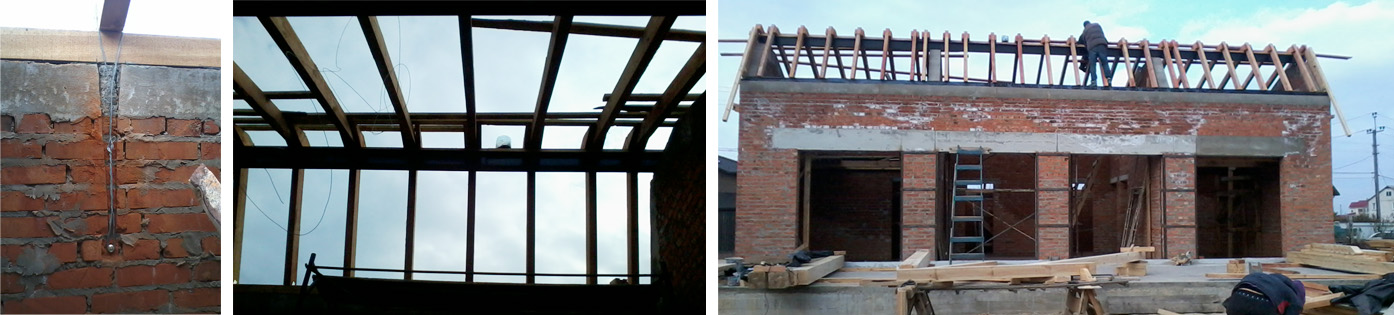

Узел крепления мауерлата на кирпичной стене.

Устройство стропильной системы.

Стройка

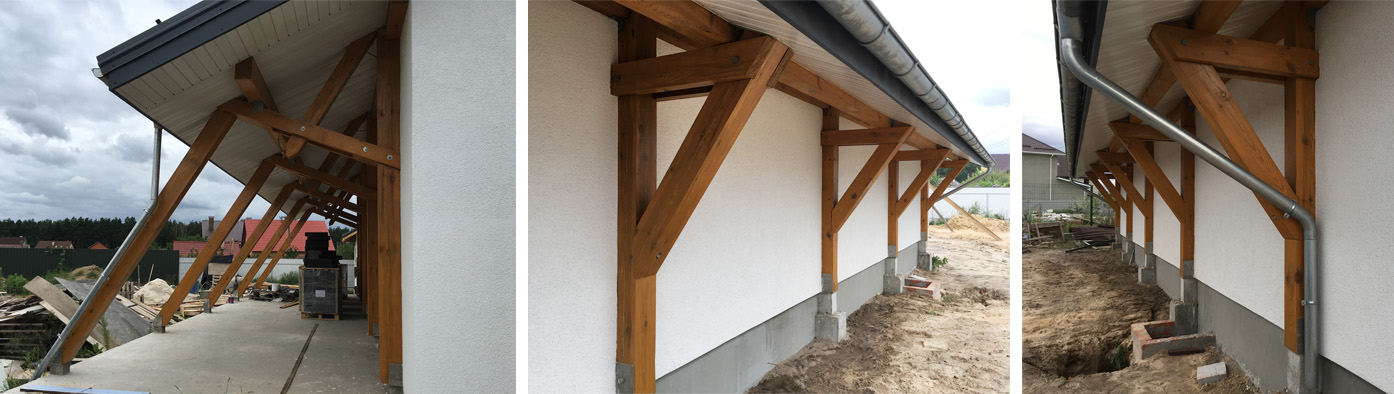

Устройство внешнего свеса кровли с северной стороны (на деревянных столбах, рассположенных снаружи теплового барьера: между стеной и опорами мы видим пространство для заполнения его утеплителем (20 см).

Устройство внешнего свеса кровли с южной стороны (над терассой).

Стройка

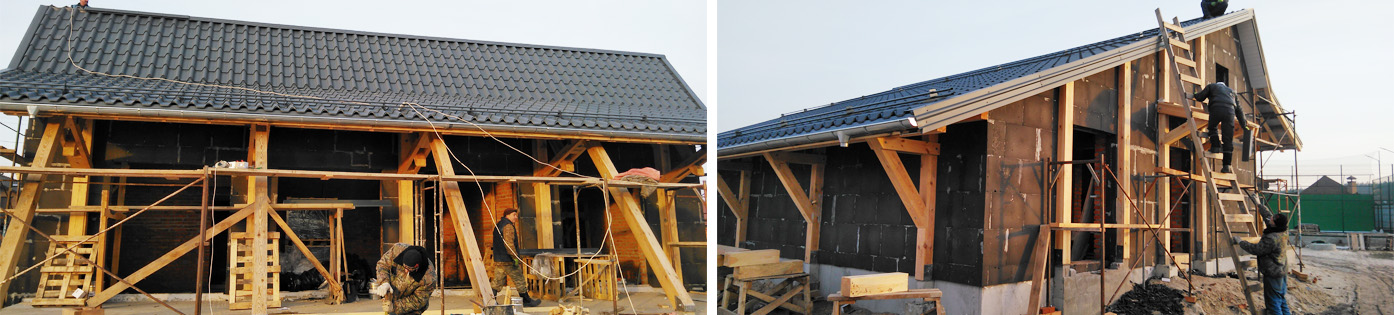

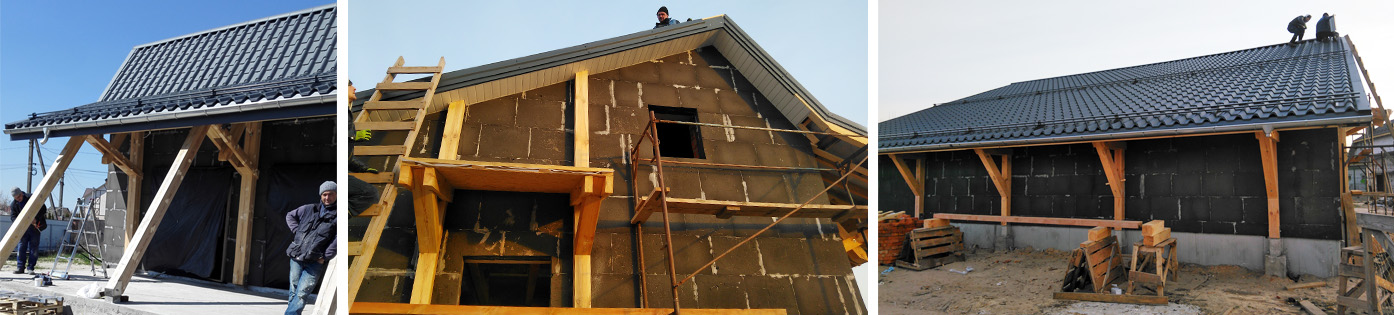

Покрытие кровли металопластиковой черепицей.

Утепление стен здания "вечным" утеплителем - вспененное стекло (20 см).

Подшивка свесов кровли.

Стройка

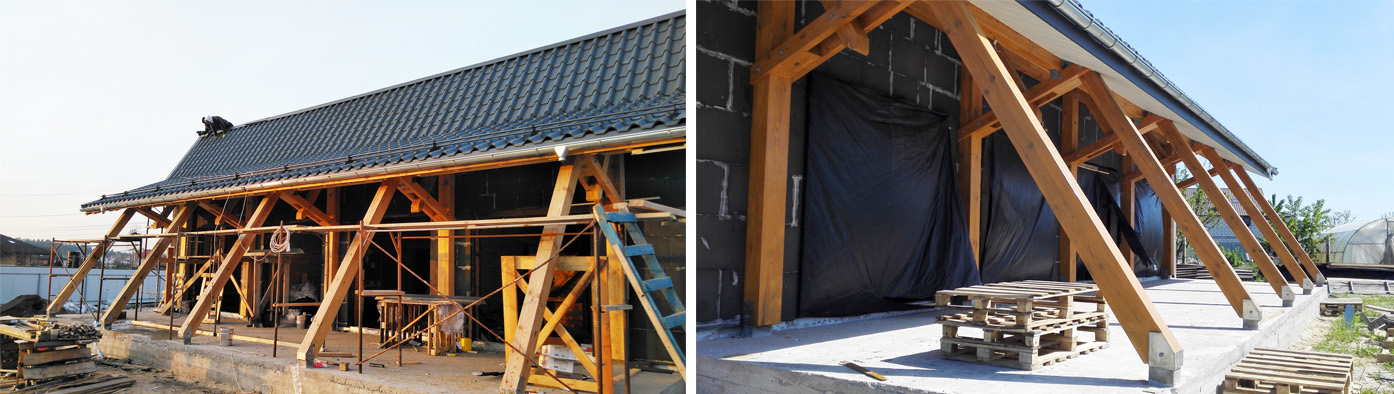

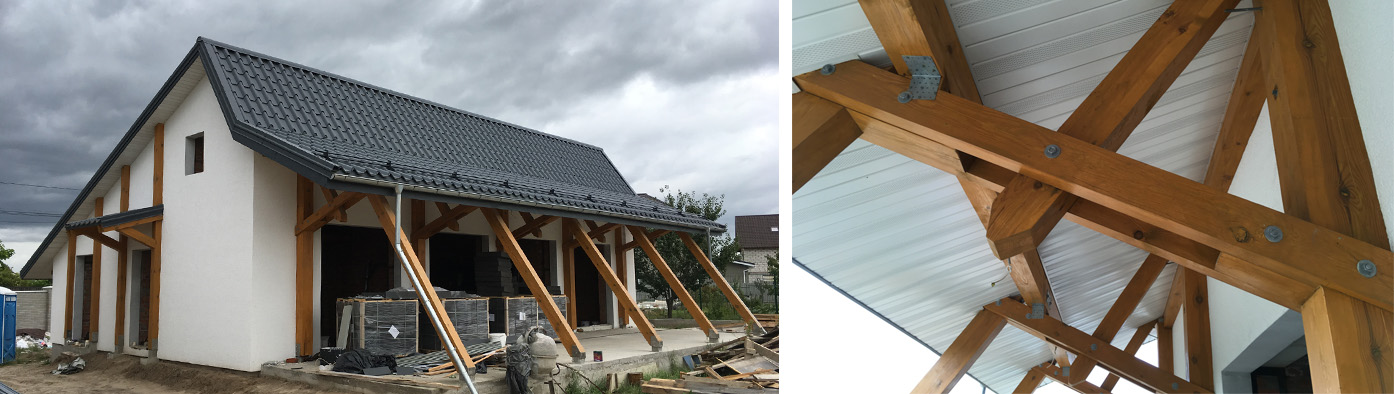

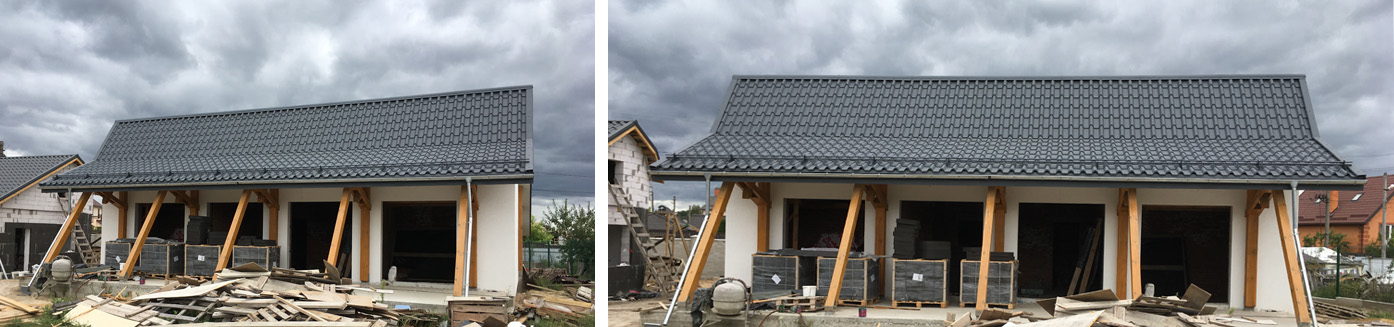

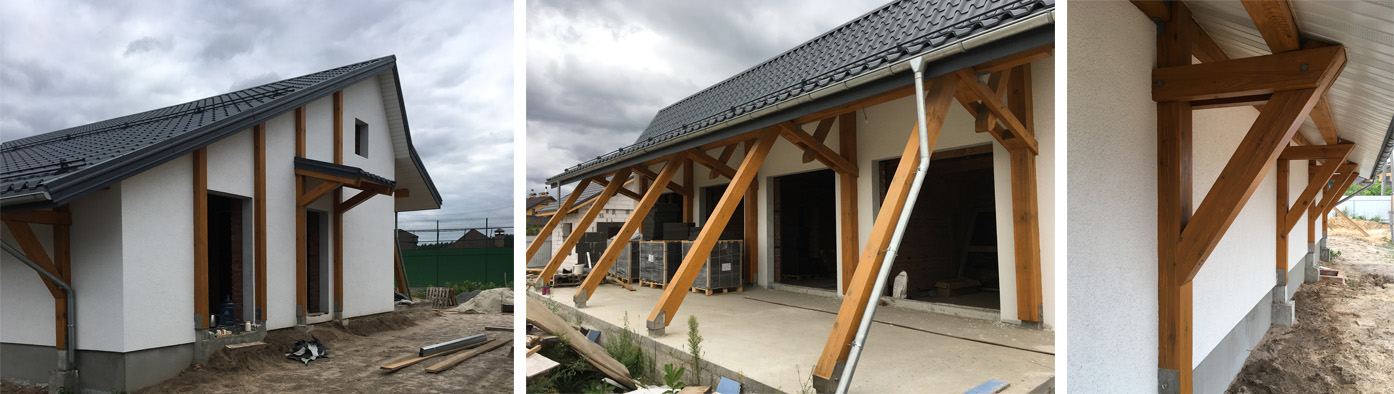

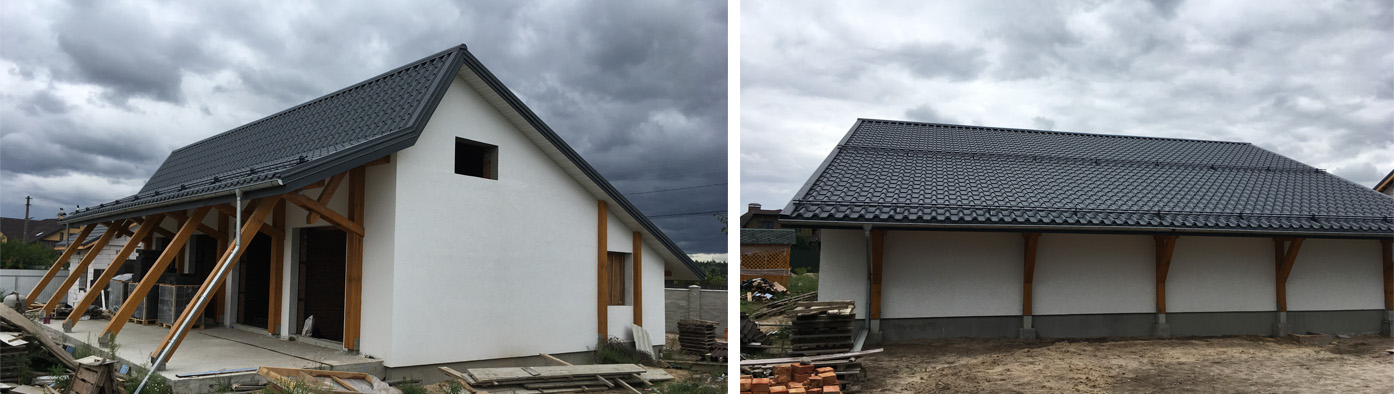

Устройство свеса кровли над террасой с южной стороны (на деревянных стобах, рассположенных снаружи теплового барьера - за слоем утеплителя (20 см вспененного стекла).

Стройка



Стройка



Стройка



Стройка



Стройка



Стройка



Стройка

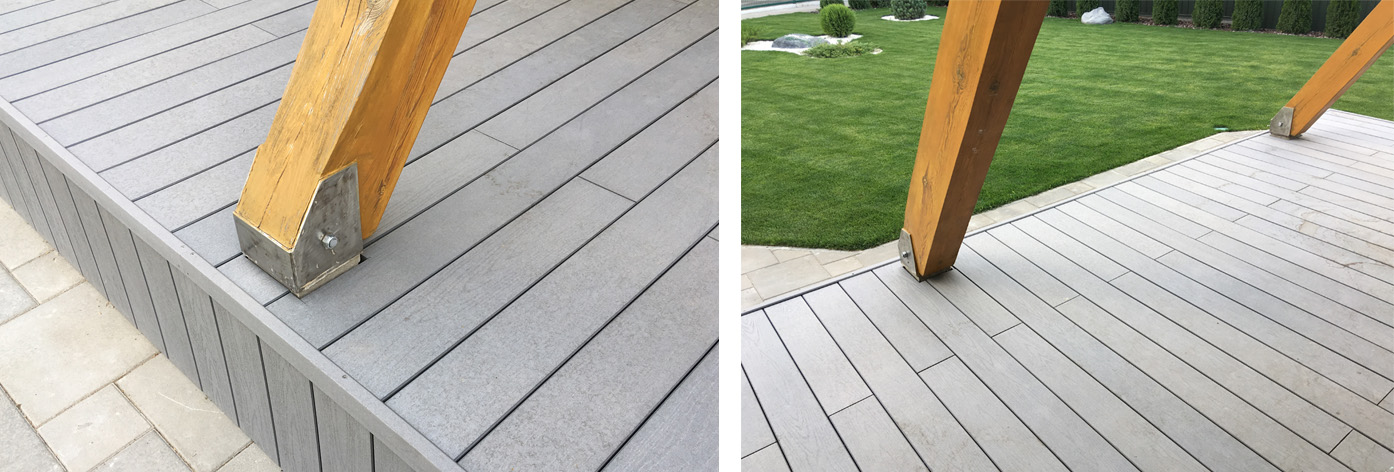

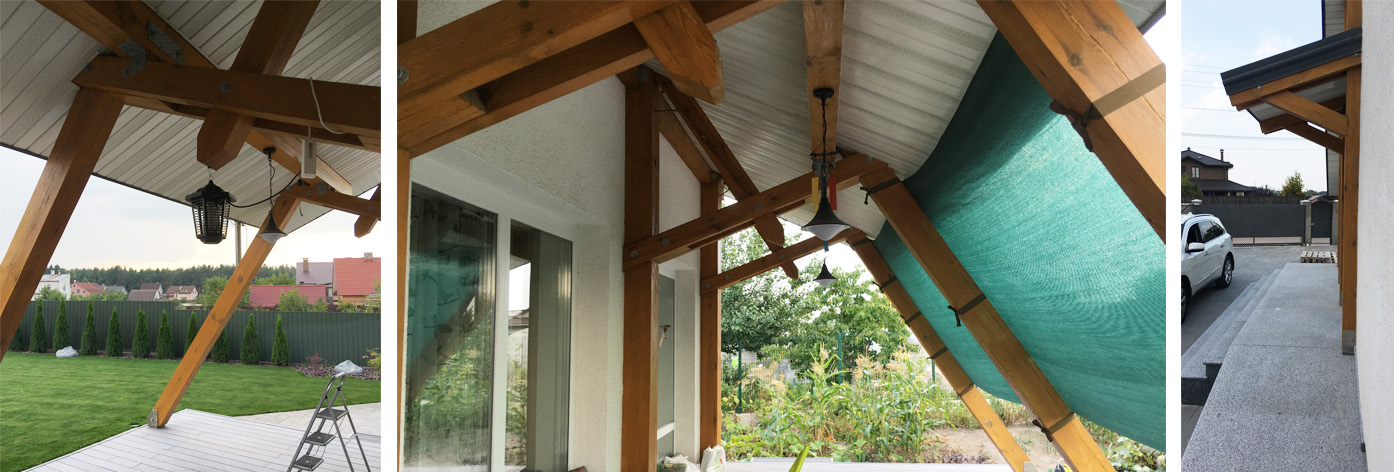

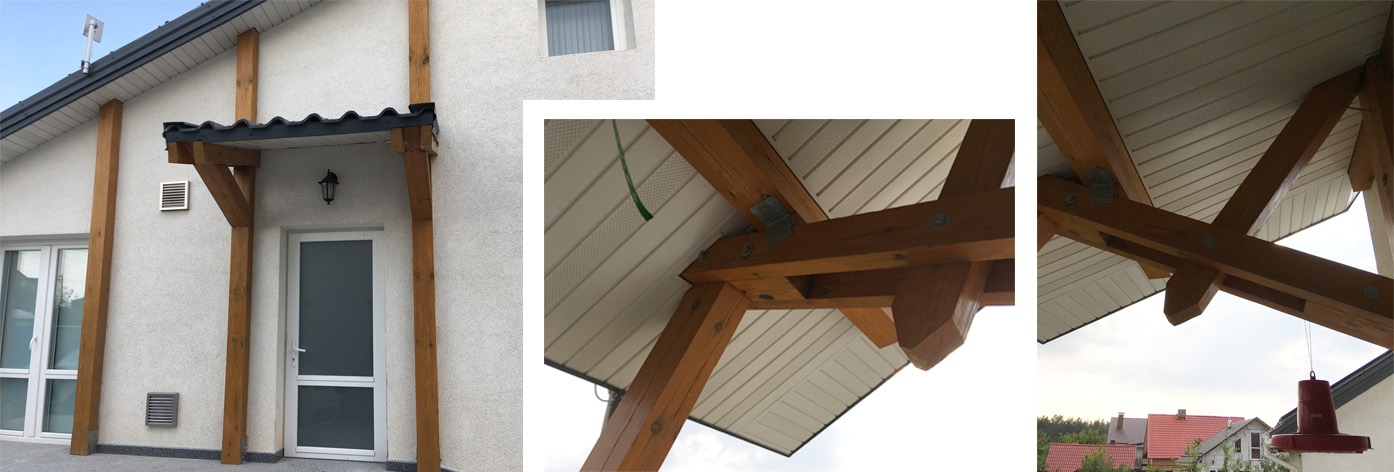

Деталі елементів кріплення терасси

Готовий об'єкт

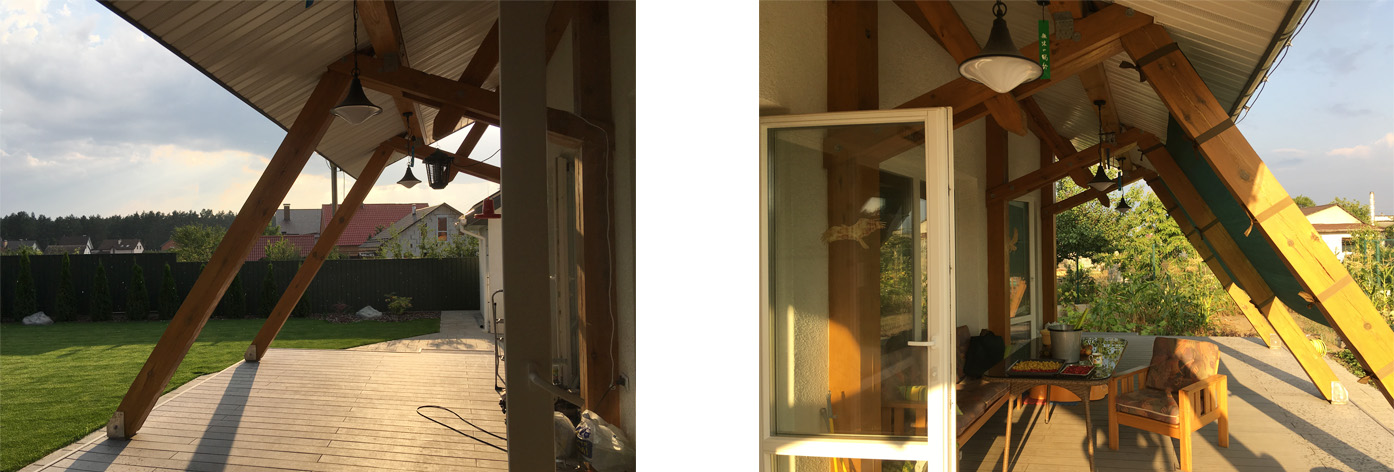

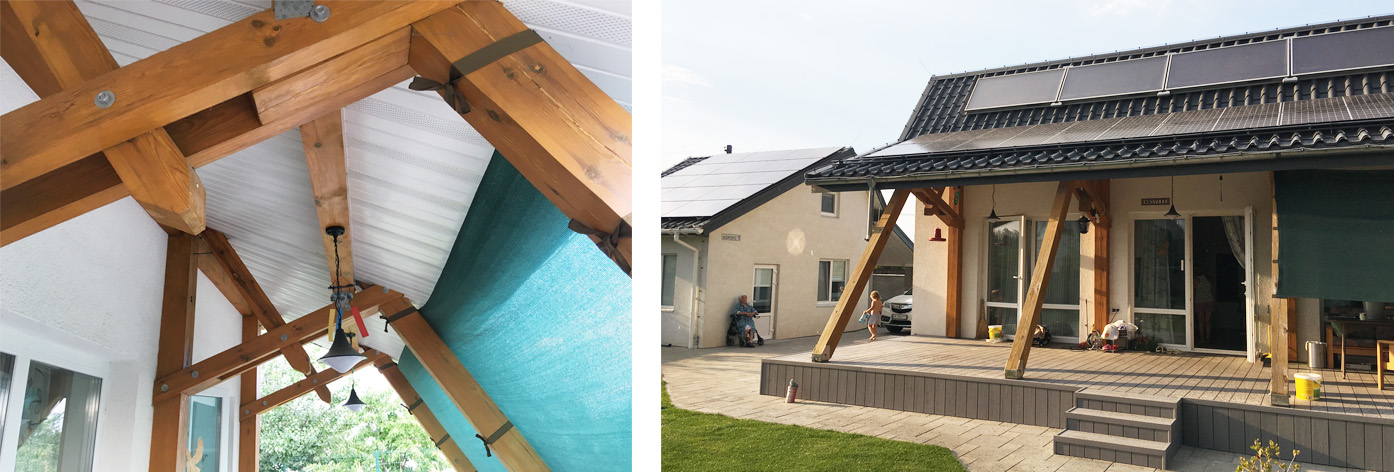

Конструкція терасси та зовнішніх навісів

Готовий об'єкт



Зовнішній вигляд будівлі сьогодні

Готовий об'єкт

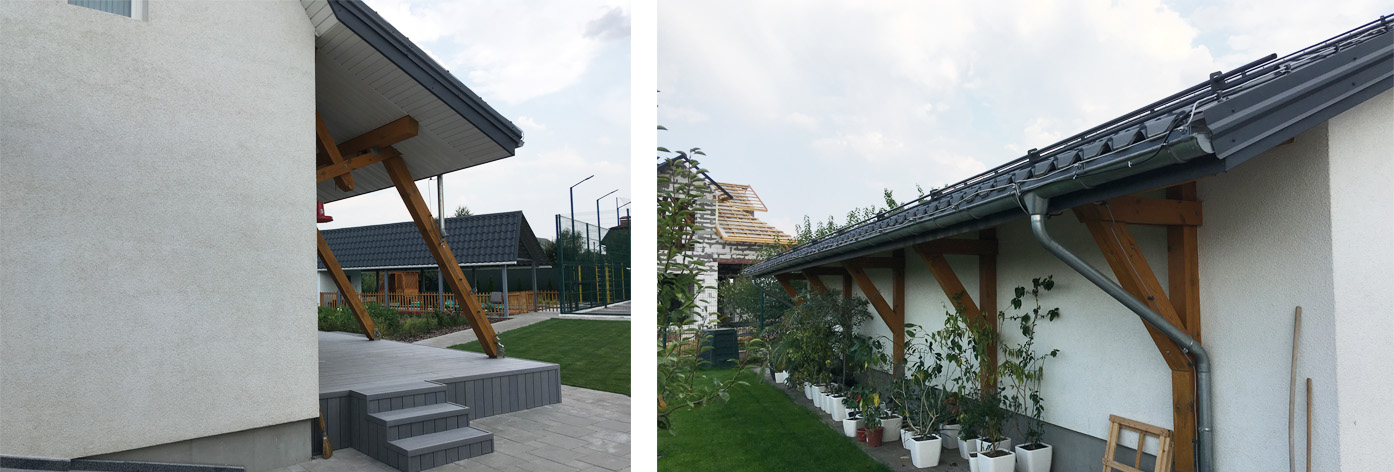

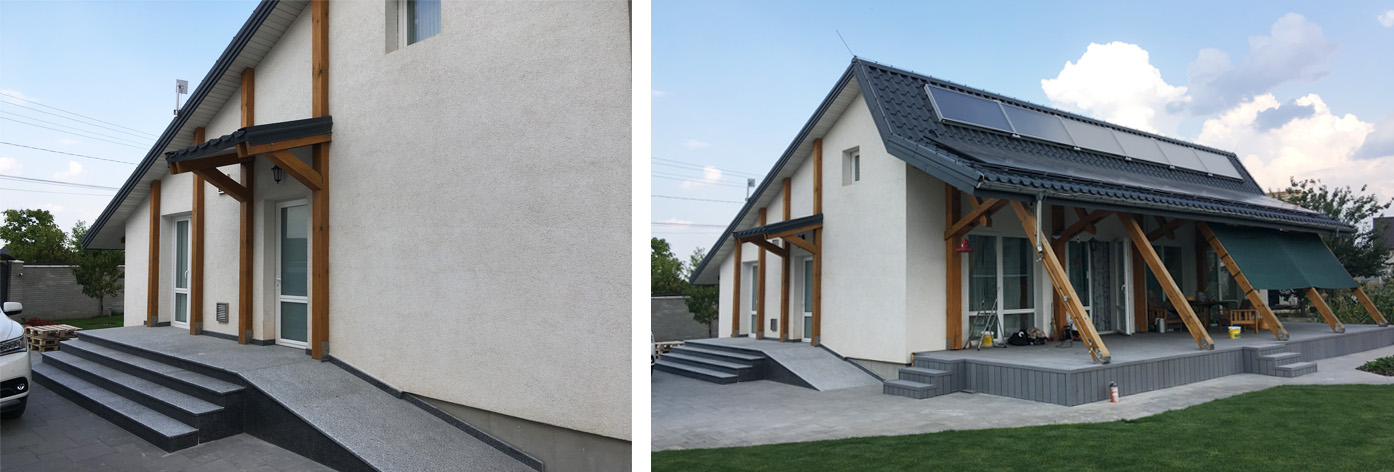

Північна та західна сторони будівлі

Готовий об'єкт



Готовий об'єкт



Південна терасса захищає велике осклення південної сторони будівлі від літнього перегріву прямими сонячними промінями

Готовий об'єкт



Готовий об'єкт

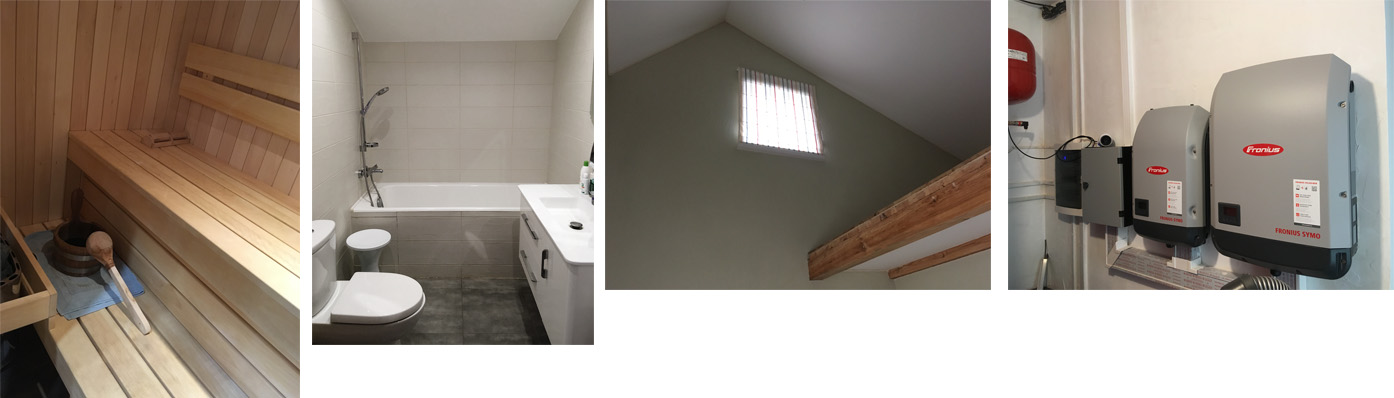

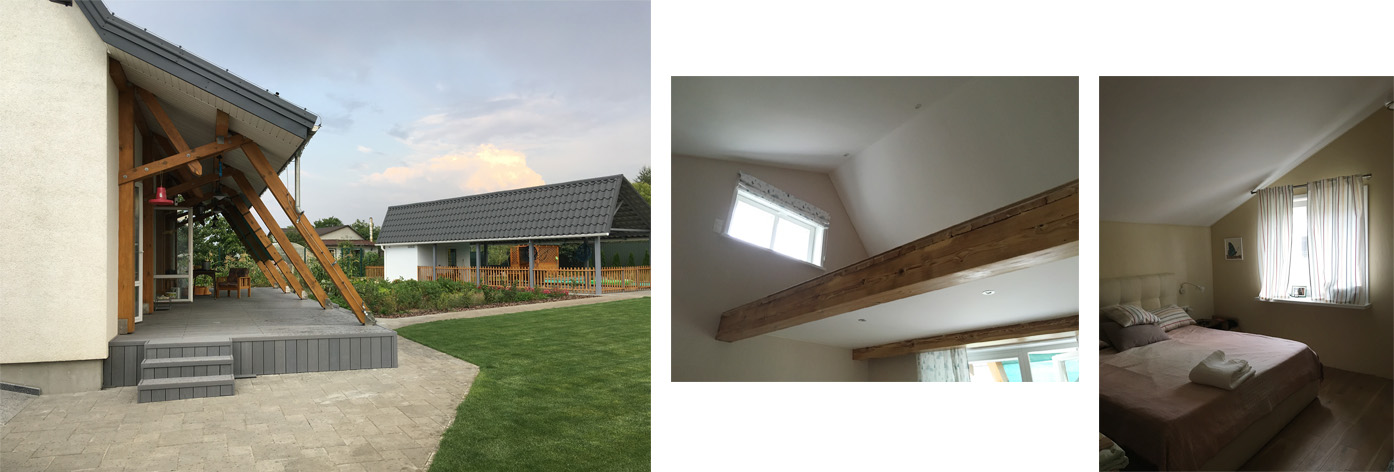

Внутрішній простір будівлі

Готовий об'єкт

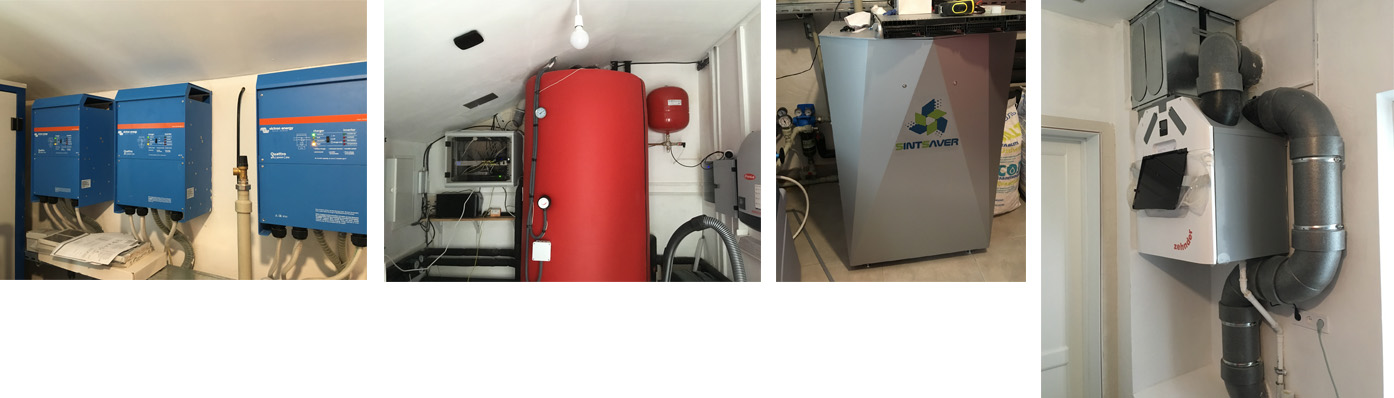

Оснащення технічного приміщення будівлі:

Готовий об'єкт



Бак-аккумулятор, теплова помпа "SintSaver", вентиляційна установка "Zehnder"

Готовий об'єкт



Будівля з південно-західного боку

Готовий об'єкт

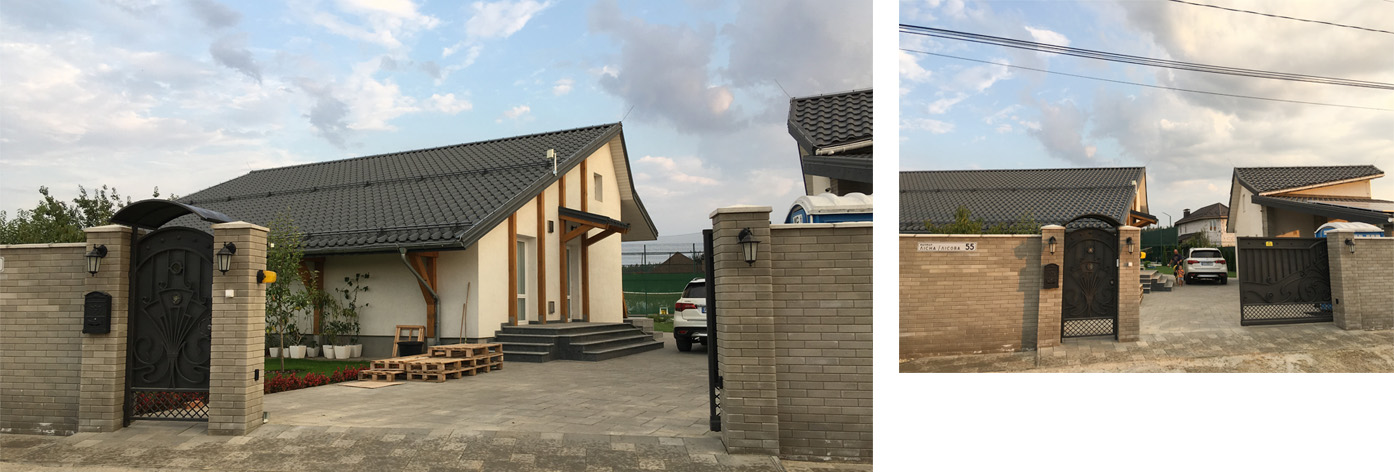

Будівля з північної сторони - заїзд на ділянку, ворота

Готовий об'єкт

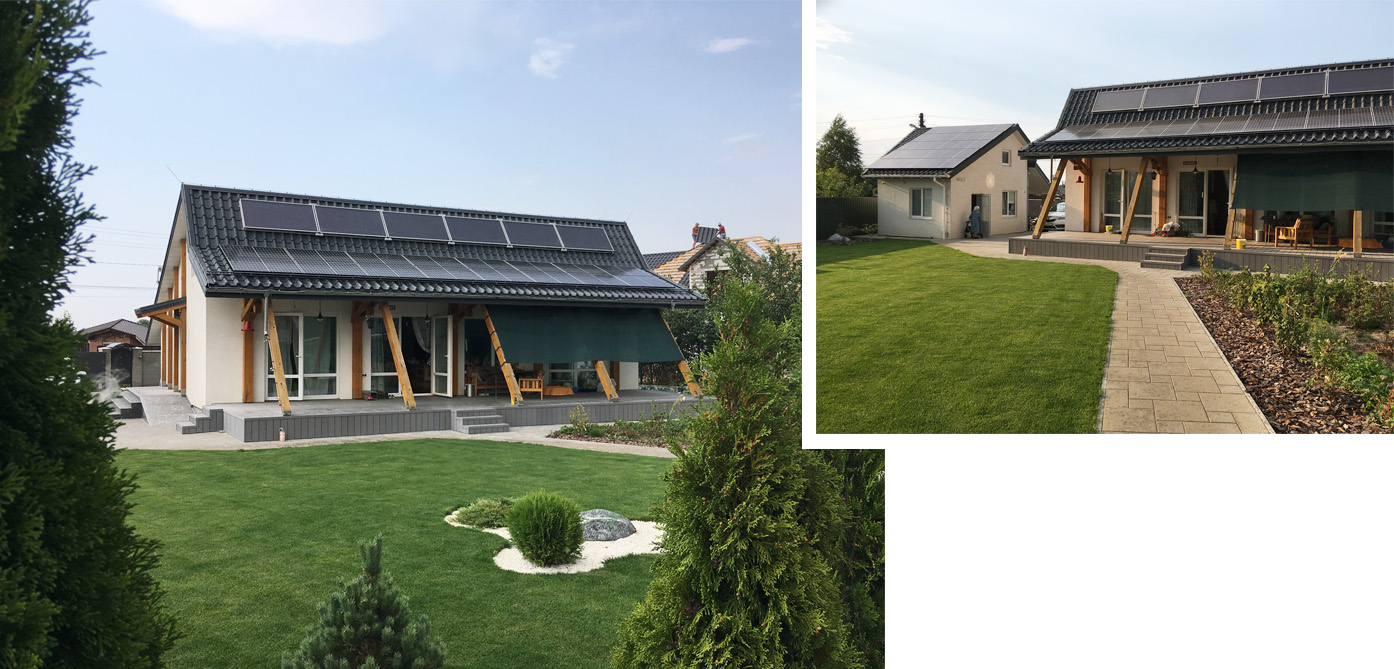

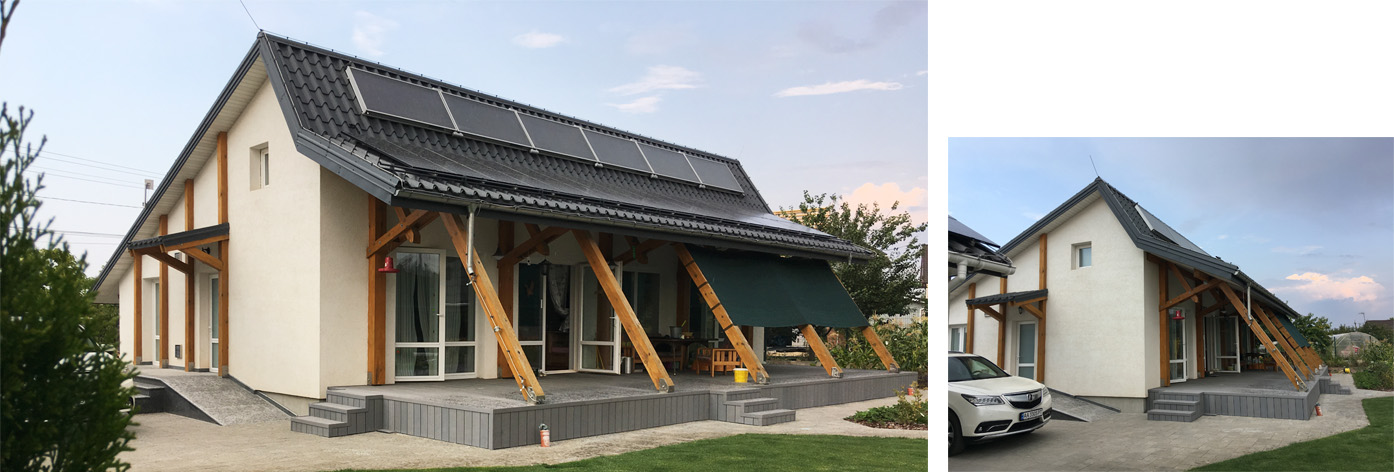

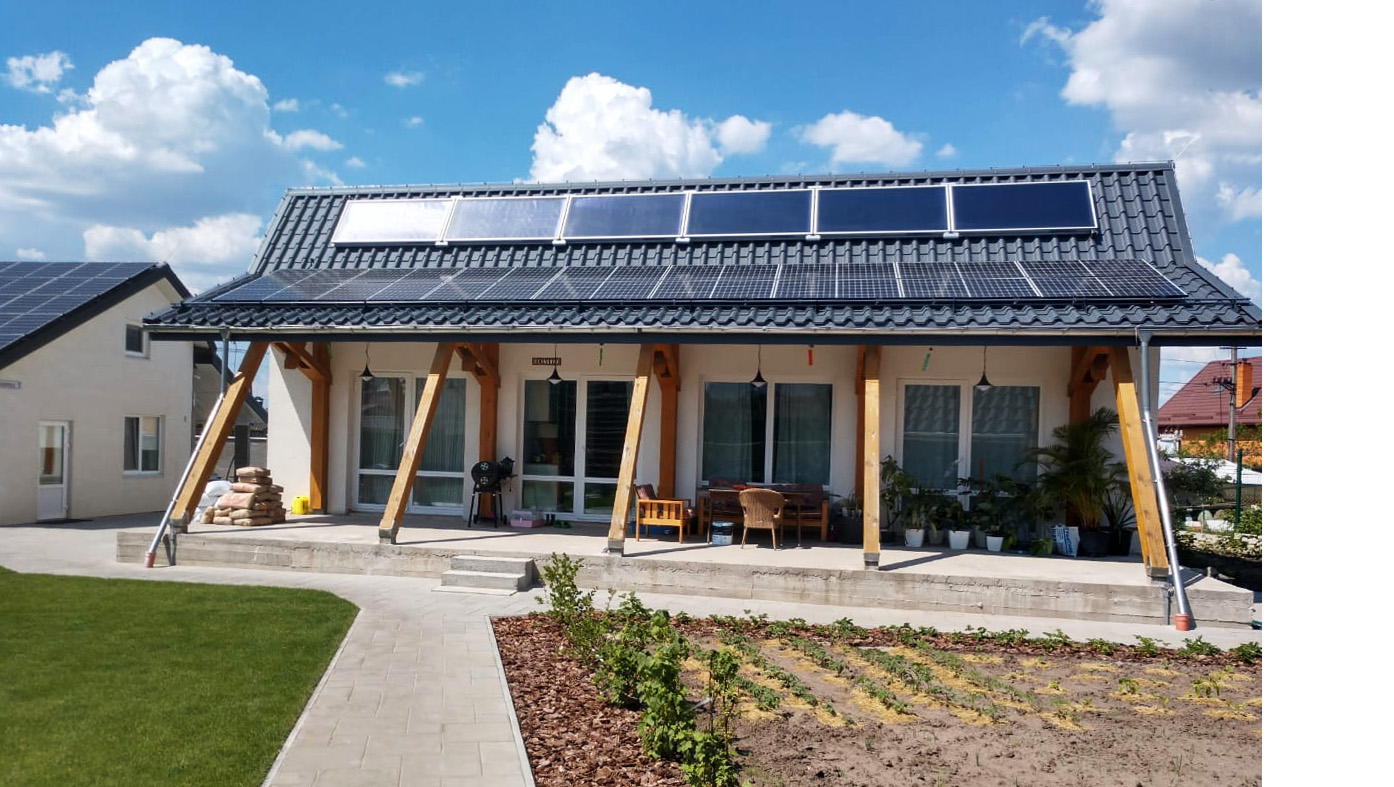

Сонячні колектори та сонячні батареї на даху будівля, розверненій на чистий південь

Готовий об'єкт



Зовнішній вигляд будівлі з боку саду сьогодні

Готовий об'єкт
