ПРОЕКТ ЭКОПОСЕЛЕНИЯ в г.Виноградов

Поселок из 6 энергосберегающих экодомов был спроектирован на достаточно крутом южном склоне по ул.Коцюбинського 15, в г.Виноградов и состоит из трех индивидуальных жилых домов, трех многоквартирных домов "таунхаузов", большого спортивного комплекса, открытого бассейна и детской площадки.

Проектирование 2011-2012гг.

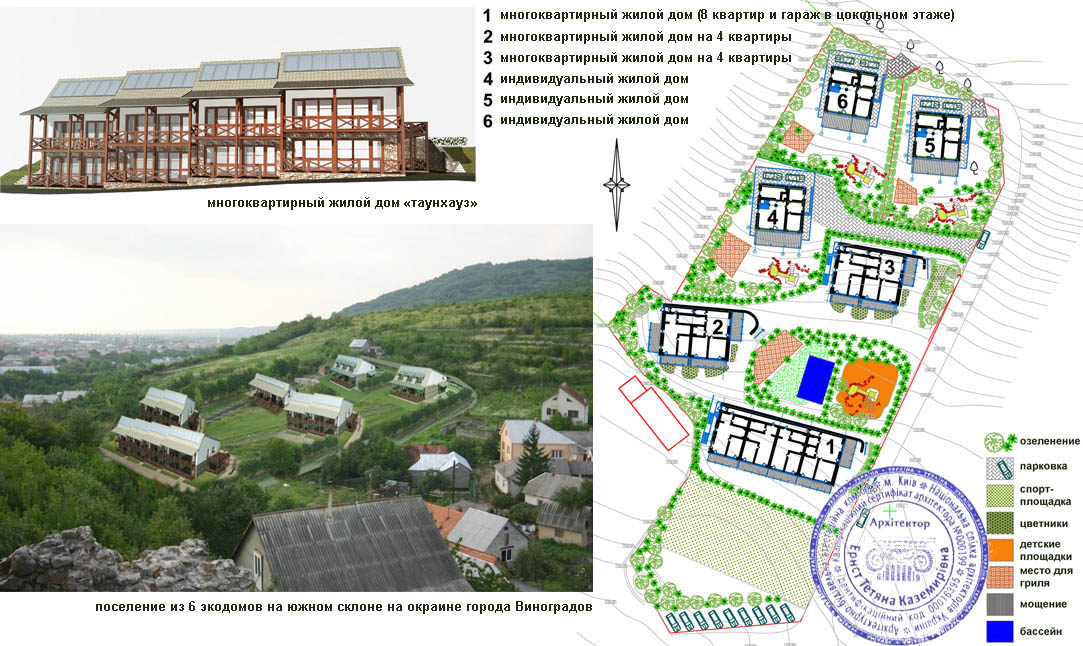

ГЕНПЛАН участка

Генплан

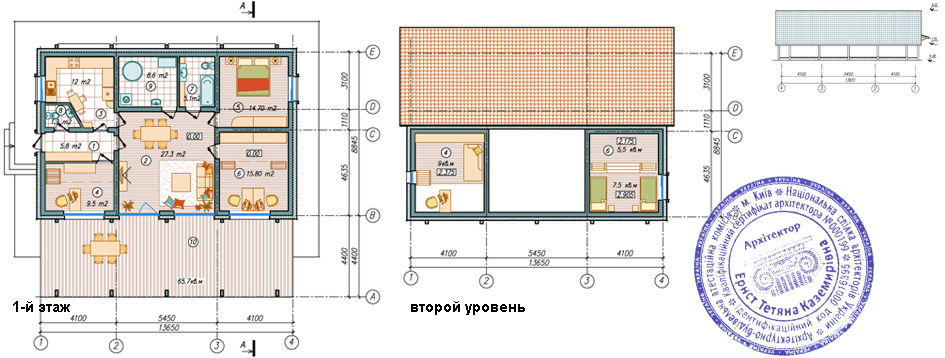

Одноэтажный жилой дом на одну семью

Все жилые дома этого экопоселения развернуты строго на юг. Из каждой квартиры открывается прекрасный вид в долину - на руины старого города, а также на новый центр Виноградова.

Все дома имеют энерговыгодную (пассивную) планировку и зонирование. Они качественно утепленны, террасы и свесы кровли защищают внутренние помещения от летнего перегрева, а на крышах домов размещены солнечные коллекторы.

ПЛАНЫ

ПЛАНЫ



3D-Визуализация

Небольшой индивидуальный жилой дом на 120 м2 спроектирован очень комфортно. Тут есть все, что нужно небольшой семье для приятного и здорового проживания. Дом имеет энерговыгодную форму и спроектирован с учетом пассивных принципов. Южный скат крыши имеет уклон в 50 градусов - это идеальное место для размещения солнечных коллекторов для подогрева воды в доме.

ПЛАНЫ

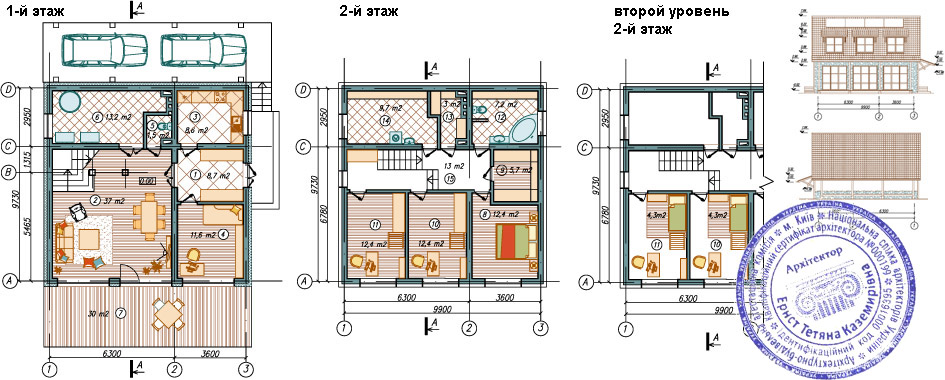

Индивидуальный жилой дом с мансардой

ПЛАНЫ

Планы этажей

ПЛАНЫ



3D-Визуализация

Мансардный жилой дом на 180 м2 имеет энерговыгодную форму и идеальное соотношение минимального количества ограждающих конструкций (оболочки здания) к максимальной жилой площади внутри дома. Здание спроектировано с учетом пассивных принципов в архитектуре. Оно предлагает своим жильцам максимальный комфорт и энергосбережение при сравнительно небольших капиталовложениях. На южный скат крыши, имеющем уклон 50 градусов, размещаются четыре солнечных коллектора для подогрева воды.

ПЛАНЫ

Многоквартирный жилой экодом (4 кв. на этаже) "Таунхауз"

ПЛАНЫ

Планы экоквартир

ПЛАНЫ






3D-Визуализация многоквартирного экодома

Жилые помещения каждой квартиры развернуты строго на юг. Сплошное остекление южной стены позволяет хорошо осветить и прогреть жилые комнаты низким зимним солнцем, а также обеспечивает "единение" человека с природой. В этих уютных и комфортных квартирах Вы не почувствуете себя "замуроваными в четырех стенах"!

Пятидесятиградусный южный скат крыши спроектирован специально для размещения на нем солнечных коллекторов, которые 9 месяцев в году покрывают потребности жильцов в горячей воде.

Важной частью образа здания становится терраса, размещенная по южному фасаду и защищающая внутренние помещения от летнего перегрева высоким южным солнцем.

ПЛАНЫ
