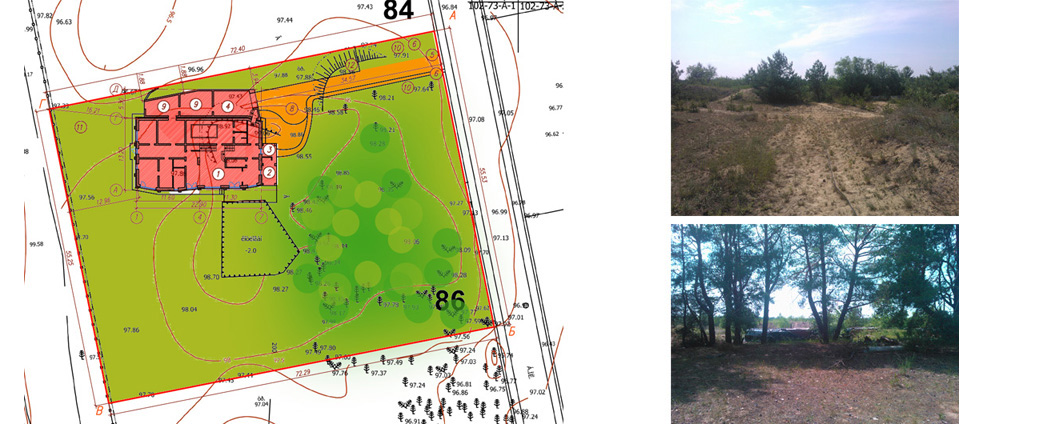

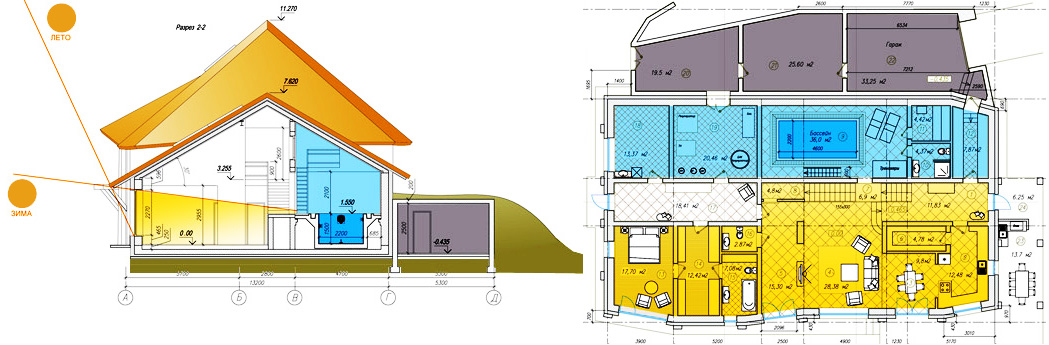

ГЕНПЛАН, КОНЦЕПЦІЯ

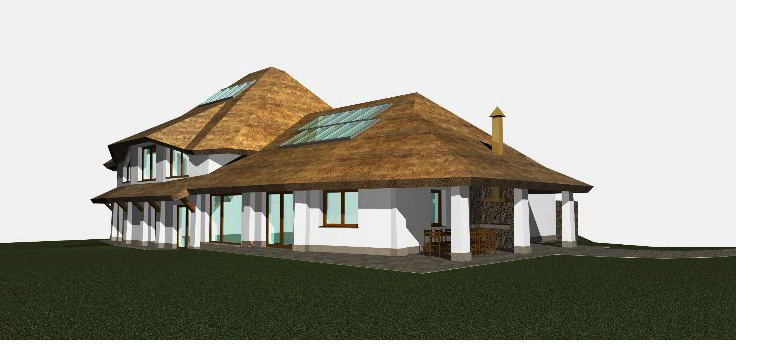

Сонячні колектори також знайшли своє місце на південному схилі очеретяного даху.

Будинок "розпластався" по землі... створюючи відчуття додаткової приземленості та затишку, властиві стилю кантрі. До того ж таке рішення є найбільш енергозберігаючим, адже найбільшою площею огороджувальних конструкцій, будівля межує із землею - "найтеплішою" взимку поверхнею (в порівнянні з повітрям).

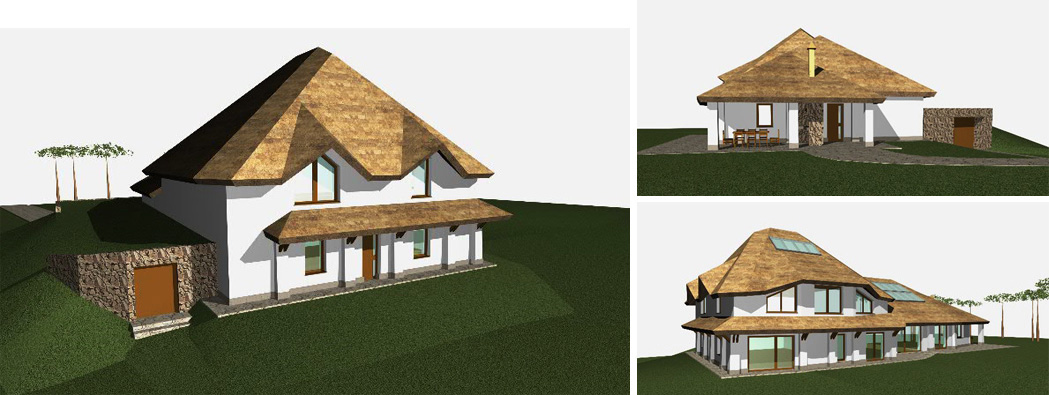

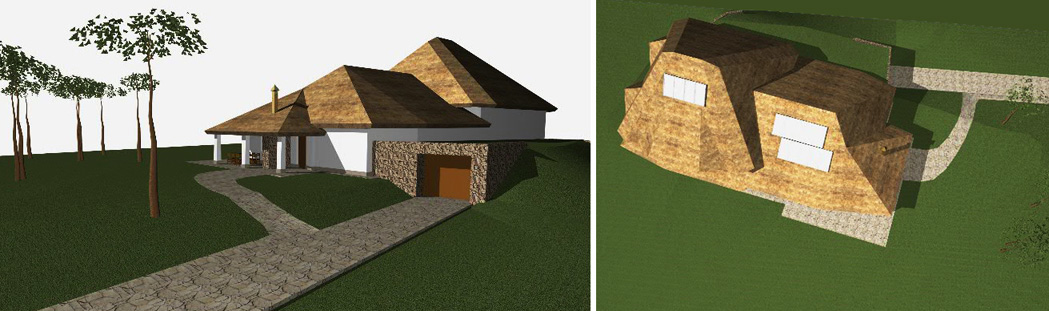

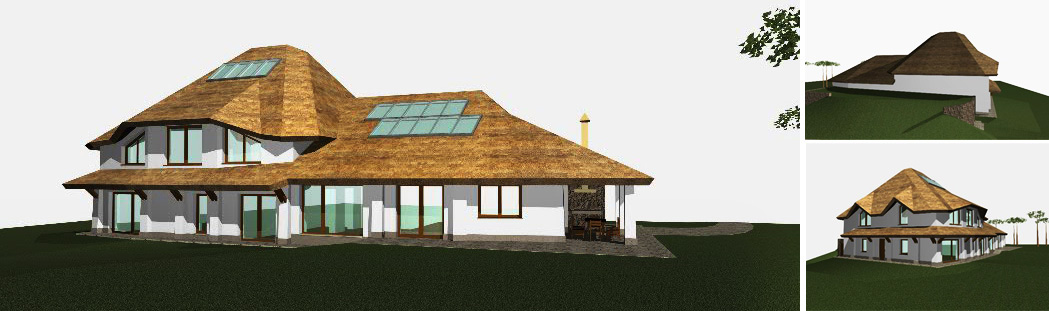

ФАСАДИ в 3Д

На першому поверсі окремим блоком розташовано простору двосвітлу вітальню зі їдальнею та кухнею. Далі - у глиб будівлі - спальний блок господаря та господині будинку.

На другому поверсі - молодіжний блок, а також кабінети господарів.

З північної сторони будівлі розміщується басейн з тренажерами на балконі, а також техприміщення, пральна та комори - це все так звані "буферні зони".

За тепловим бар'єром, з півночі, будівля додатково захищена об'ємом холодних приміщень: гараж, комора та майстерня. Цей буферний об'єм закопаний майже на всю висоту під землю - для додаткової теплоізоляції.

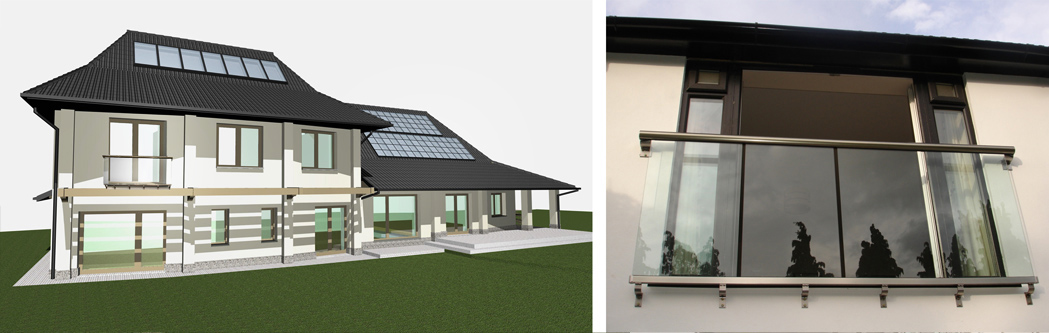

Другий варіант оформлення фасаду - суворіший - у прямих, чітких лініях та ахроматичних кольорах: антрацитова натуральна черепиця, дерев'яна пергола для захисту південного фасаду, сонячні колектори та сонячні батареї на даху, розгорнутому на південь.

ПРОЦЕС БУДІВНИЦТВА

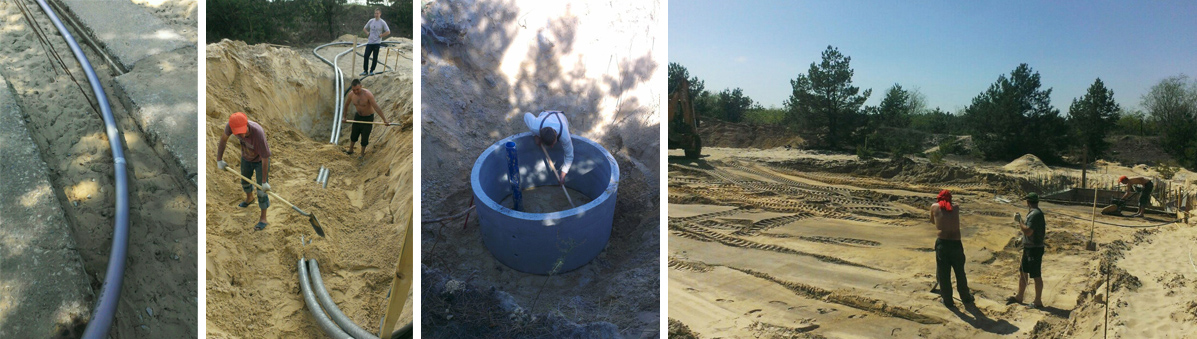

Влаштування підземних комунікацій.

Вирівнювання ґрунту під фундаментну подушку.

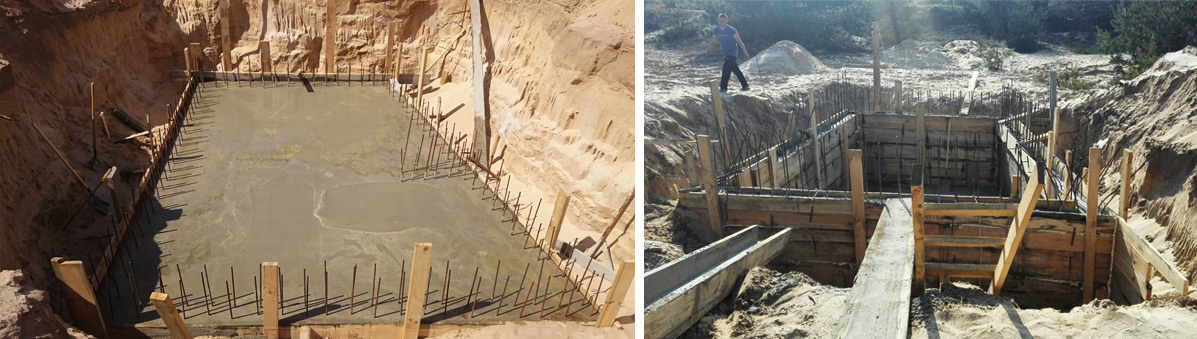

Влаштування холодного підвалу

(за межами теплового бар'єру енергозберігаючої будівлі).

Цементна підготовка (для влаштування гідроізоляції та укладки утеплювача).

Укладка (поклейка) утеплювача: вспінене скло "ПІНОСКЛО".

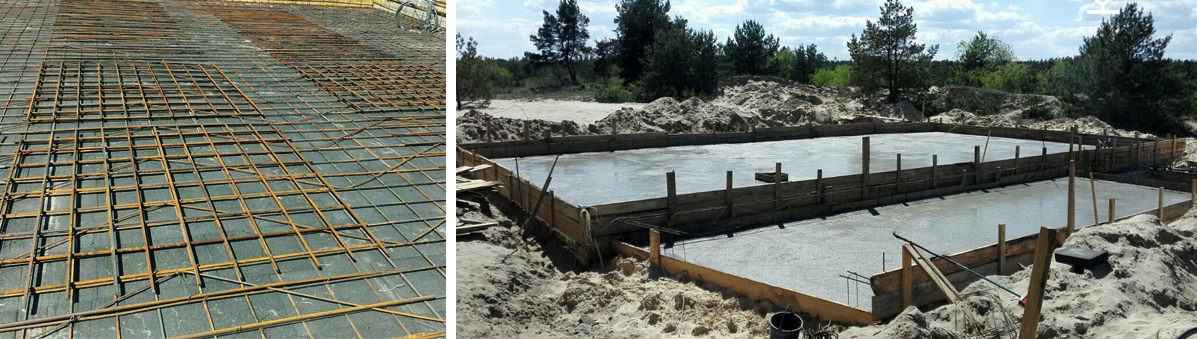

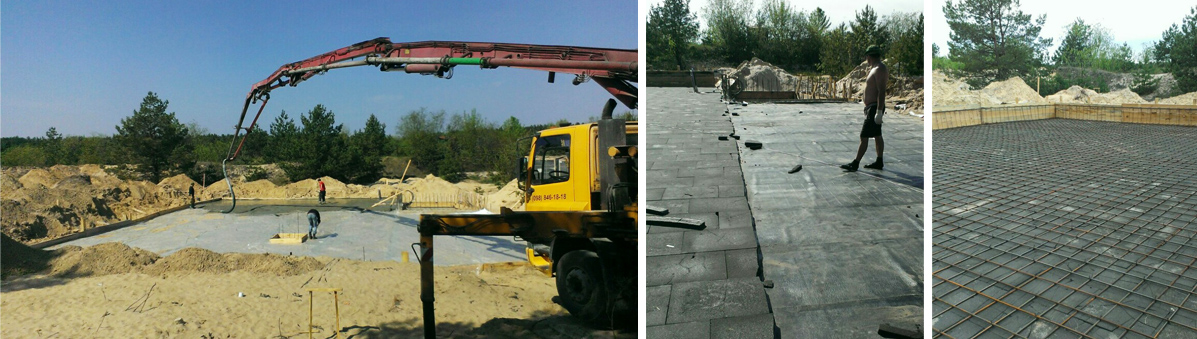

Укладка арматури для влаштування фундаментної подушки по шару вспіненого скла.

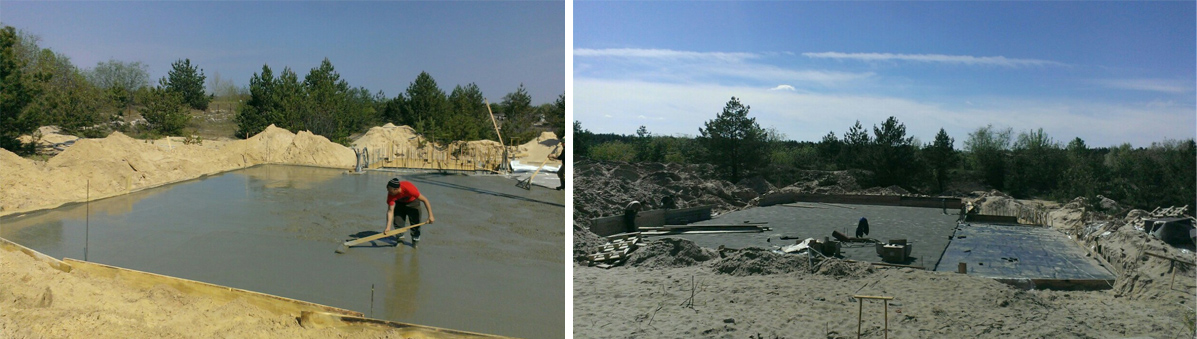

Заливка фундаментної подушки будівлі.

Укладка цегляних стін.

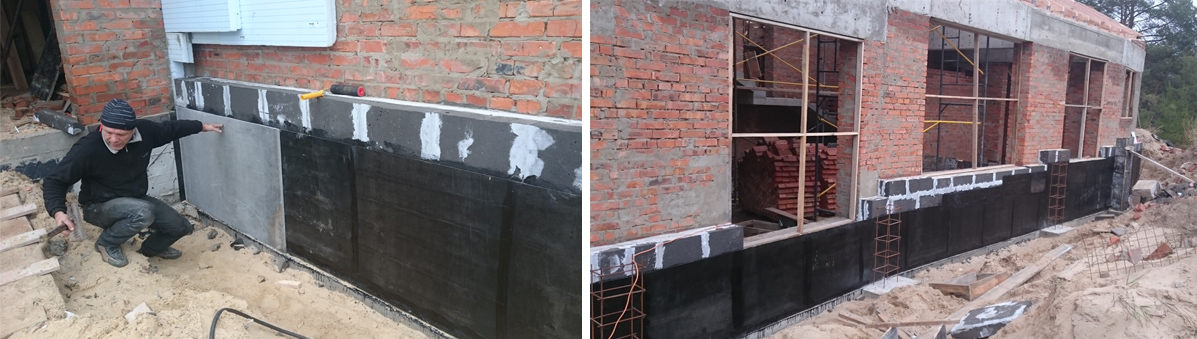

Зовнішнє утеплення стін двома шарами вспіненого скла (з перекриттям монтажних швів).

Зовнішній захист (ізоляція) зовнішнього гідроізоляційного шару від механічних ушкоджень.

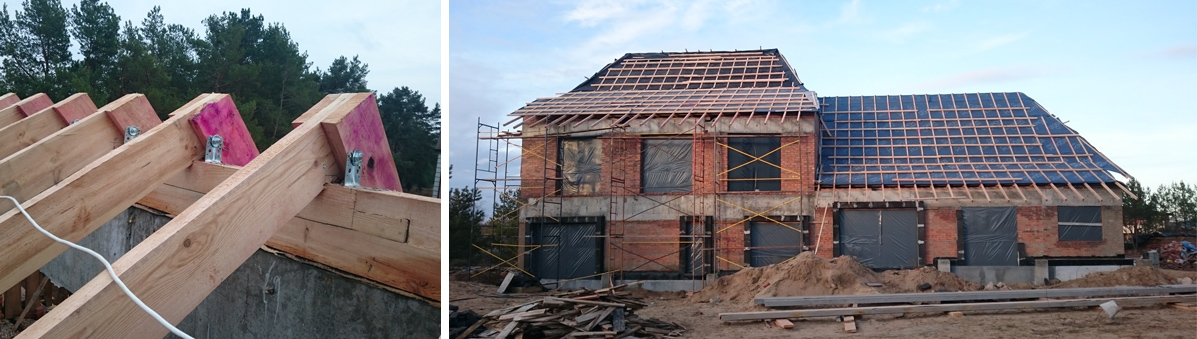

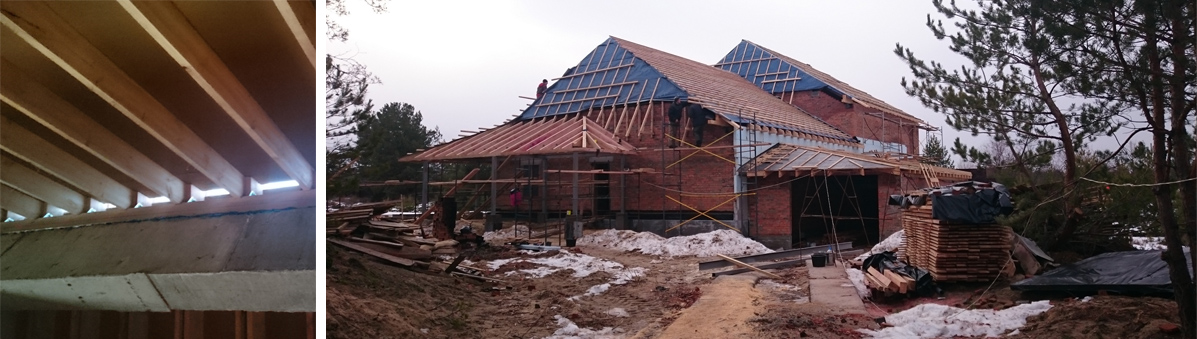

Влаштування системи крокв.

Утеплення покрівлі у два шари: між кроквами та зверху по кроквах.

Пристрій гідроізоляції покрівлі.

Влаштування шару обрешітки під черепицю.

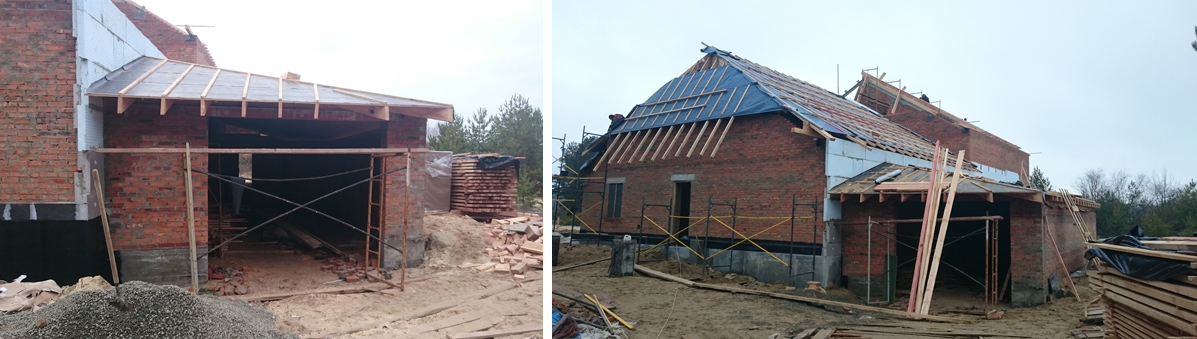

Влаштування навісу над терасою (за тепловим бар'єром будівлі).

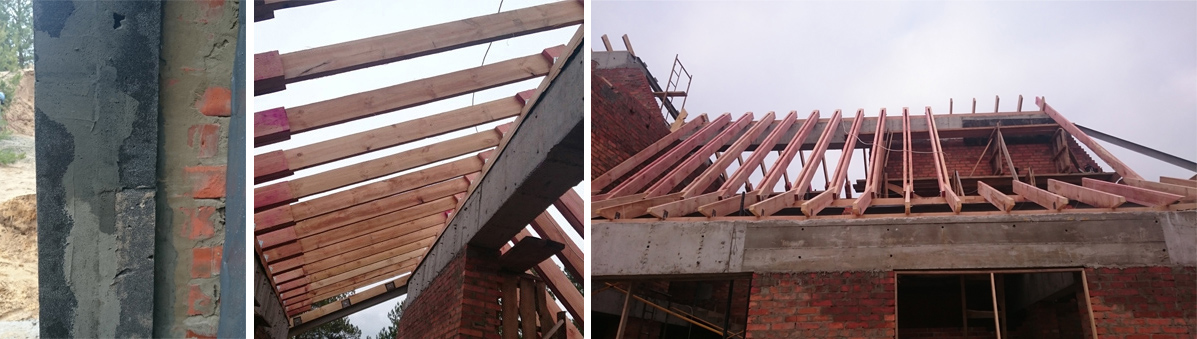

Влаштування крокв та їх вирівнювання по мауерлату.

Нанесення утеплювачу прямо за мауерлатом і кроквами - забезпечує герметичність будівлі та відсутність теплових мостів (у місцях, де зазвичай крокви "проштуркують" утеплювач, утворюючи собою навіс покрівлі).

Влаштування шару обрешітки під черепицю (за тепловим бар'єром будівлі)

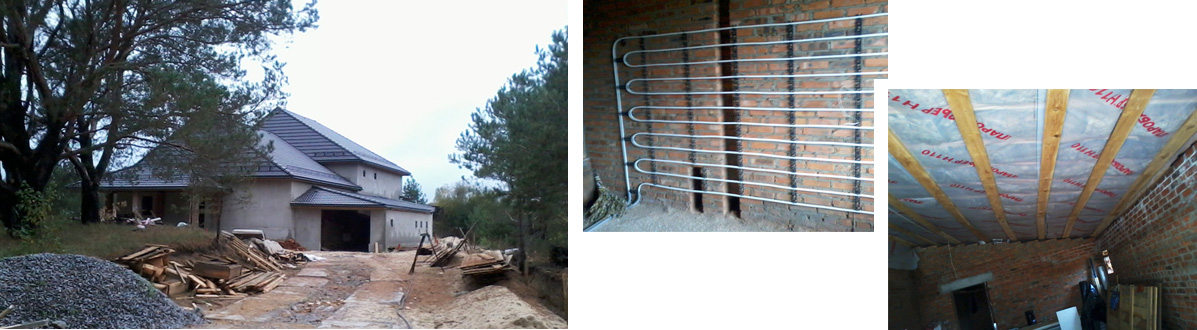

Влаштування системи випромінюючого опалення (теплі стіни)

Влаштування покрівлі, укладання натуральної черепиці.

Укладка паробар'єру.

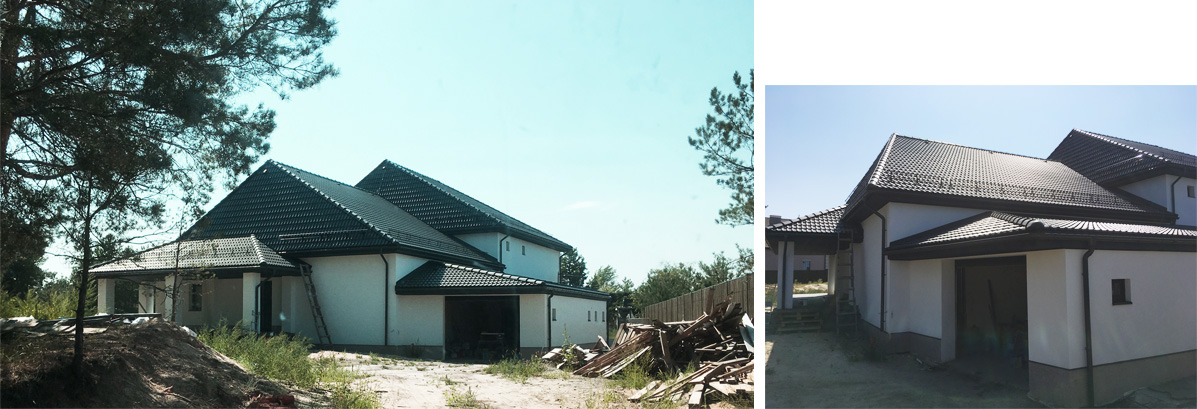

Зовнішній вигляд будівлі з боку заїзду на ділянку (схід).

Зовнішній вигляд будівлі з південного боку ділянки.

Винос покрівлі.

Гостина кімната (дворівнева).

Зовнішній вигляд будівлі з південної та східної сторони ділянки.

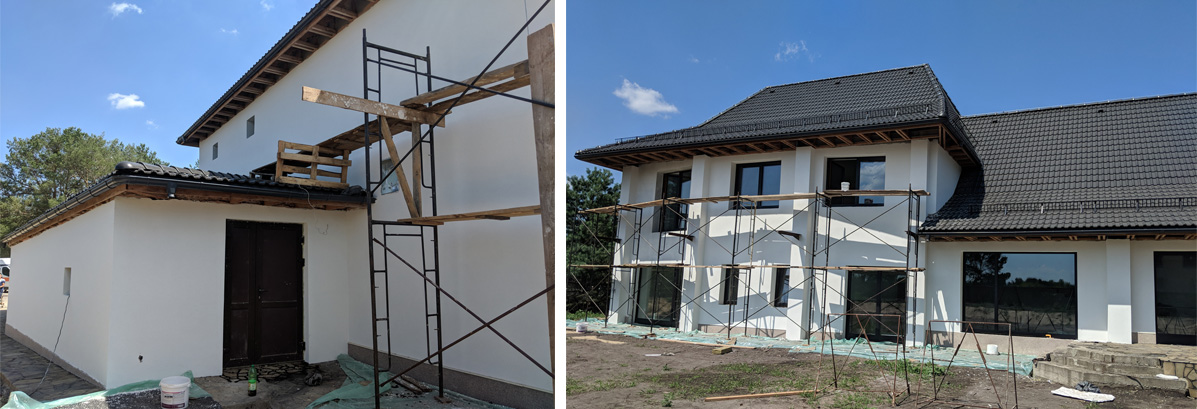

Фасадні роботи.

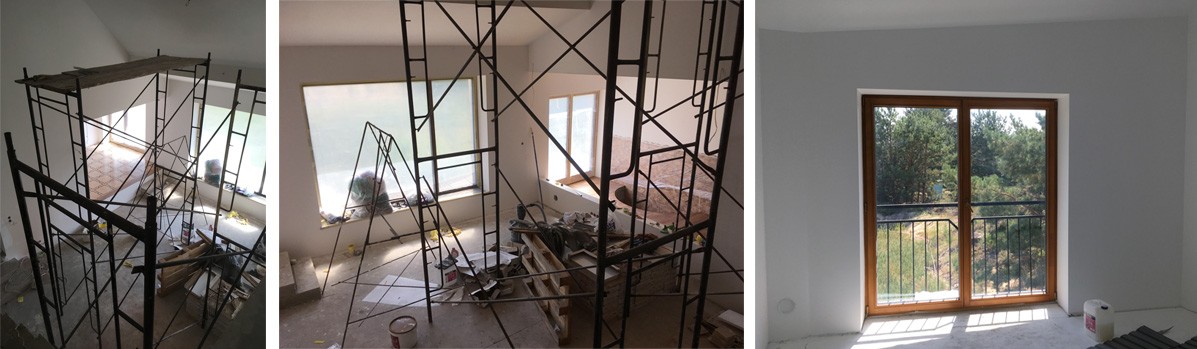

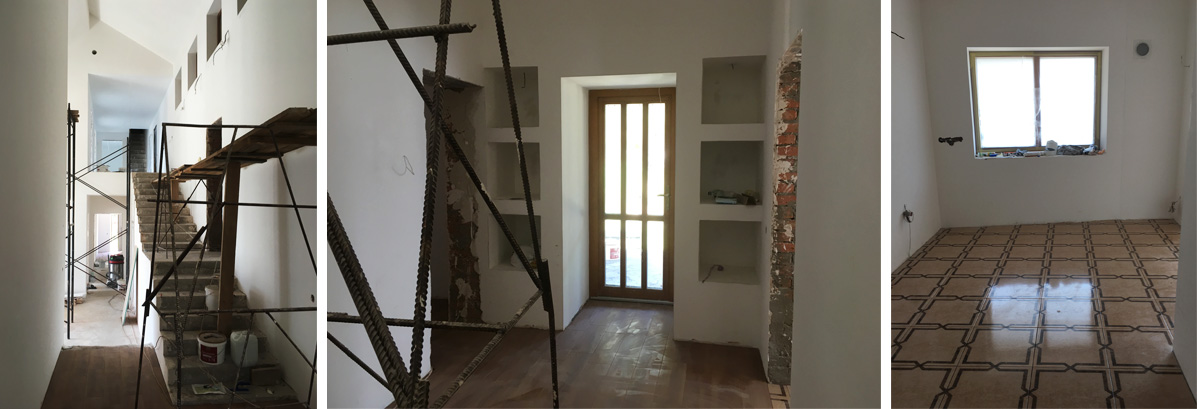

Внутрішній простір будівлі.

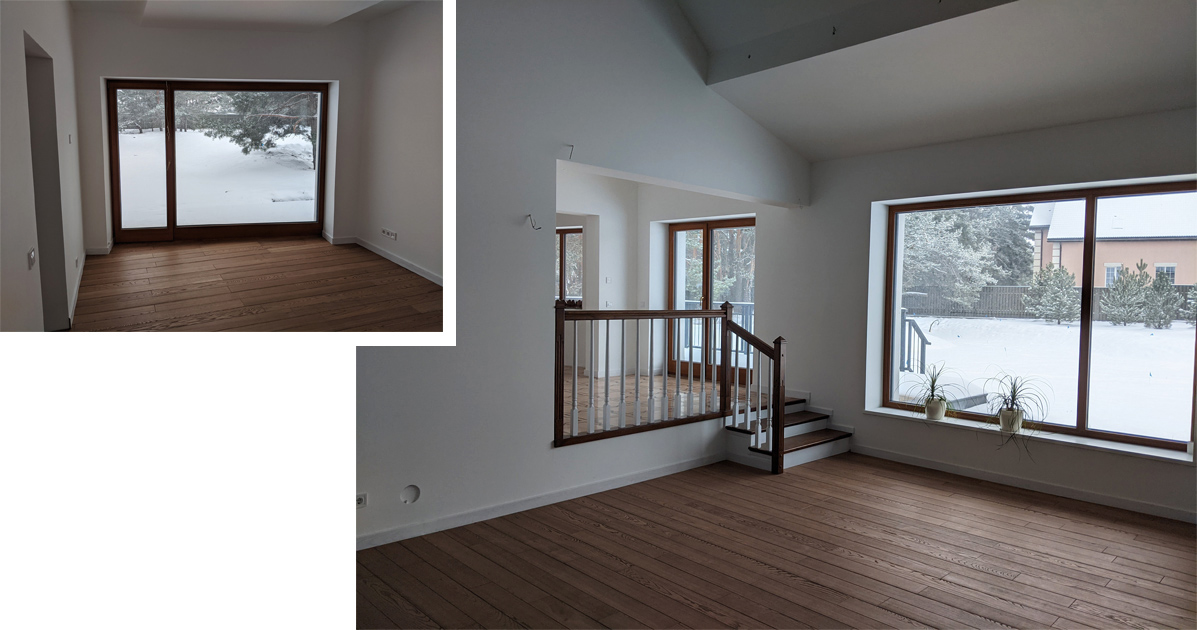

Двохсвітний простір вітальної зали, сходи на другий поверх.

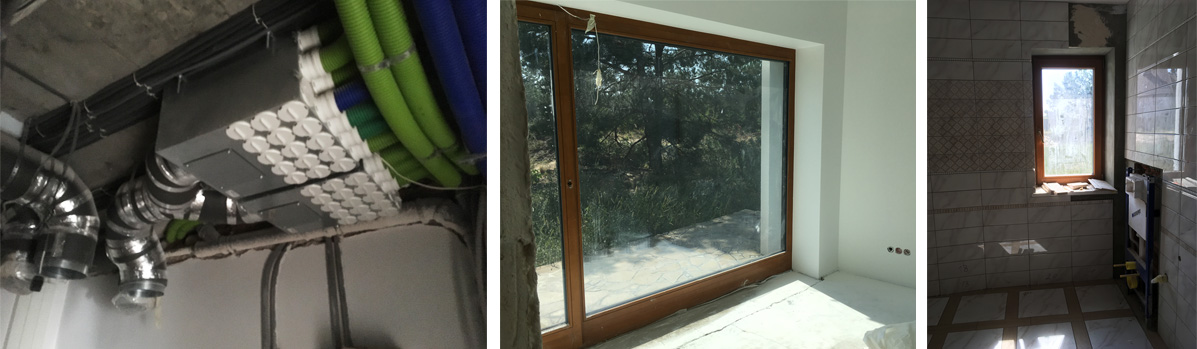

Технічне приміщення: влаштування вентиляційної системи.

Двохсвітний простір вітальної зали.

Зовнішній вигляд будівлі зі східно-південної сторони.

Крита тераса біля кухні.

Зовнішній вигляд будівлі з північно-східного боку.

Гараж та заїзд на ділянку.

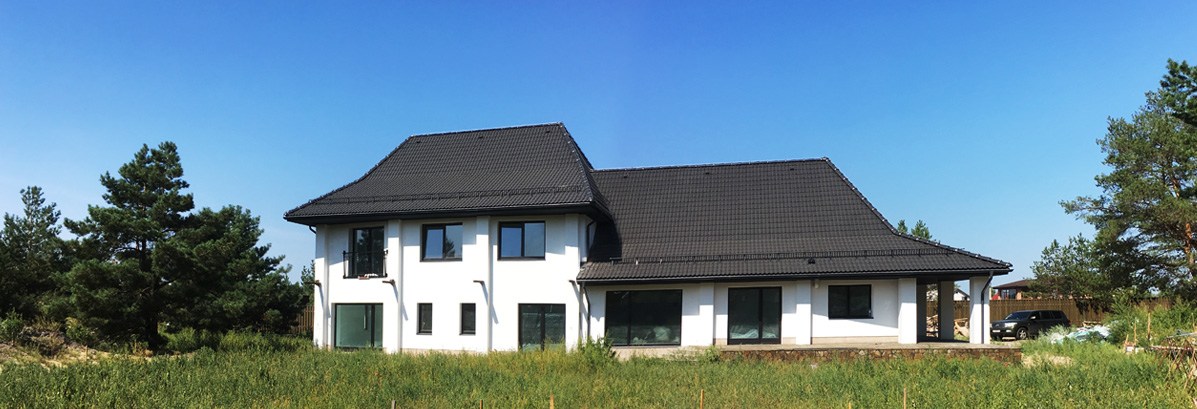

Зовнішній вигляд будівлі з південної сторони.

Велике осклення.

Зовнішній вигляд будівлі з західної сторони.

Зовнішній вигляд будівлі з південної сторони.

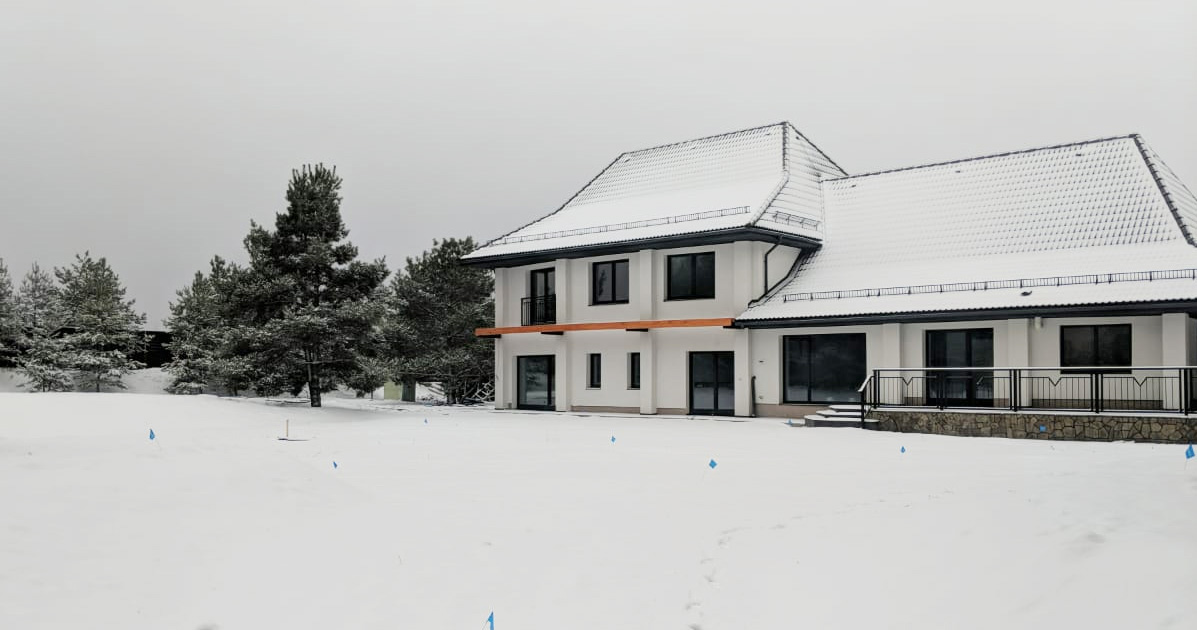

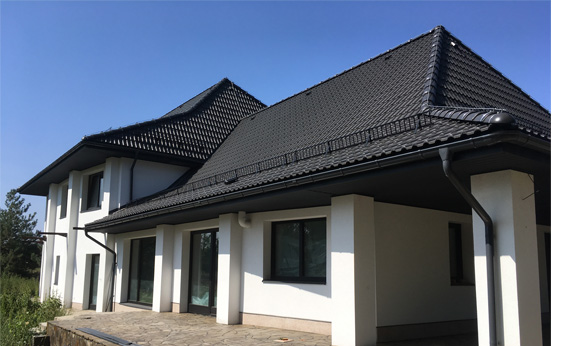

Зовнішній вигляд готової будівлі з південної сторони.

Інтер'єри готової будівлі:

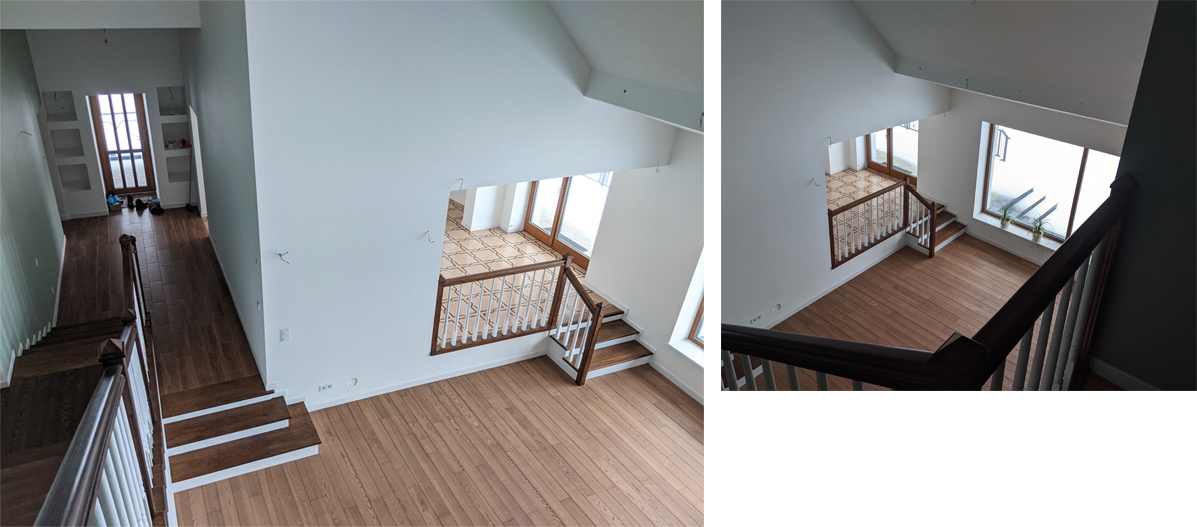

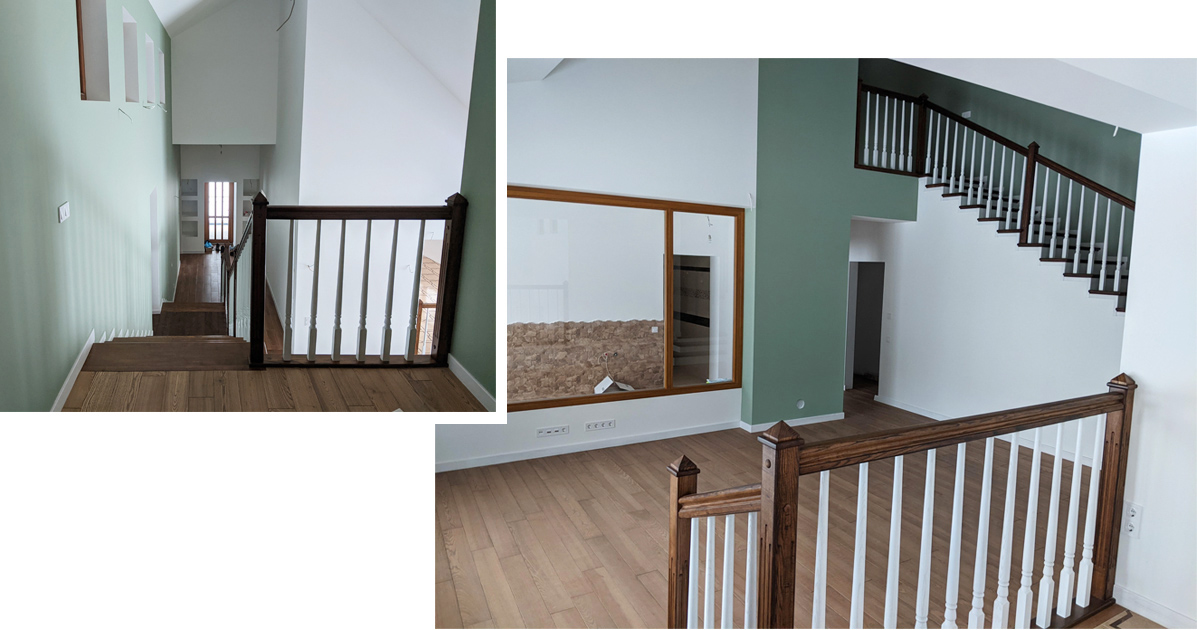

Сходи на другий поверх.

Зимовий сад.

Двохсвітній простір вітальної зали (вигляд з кухні).

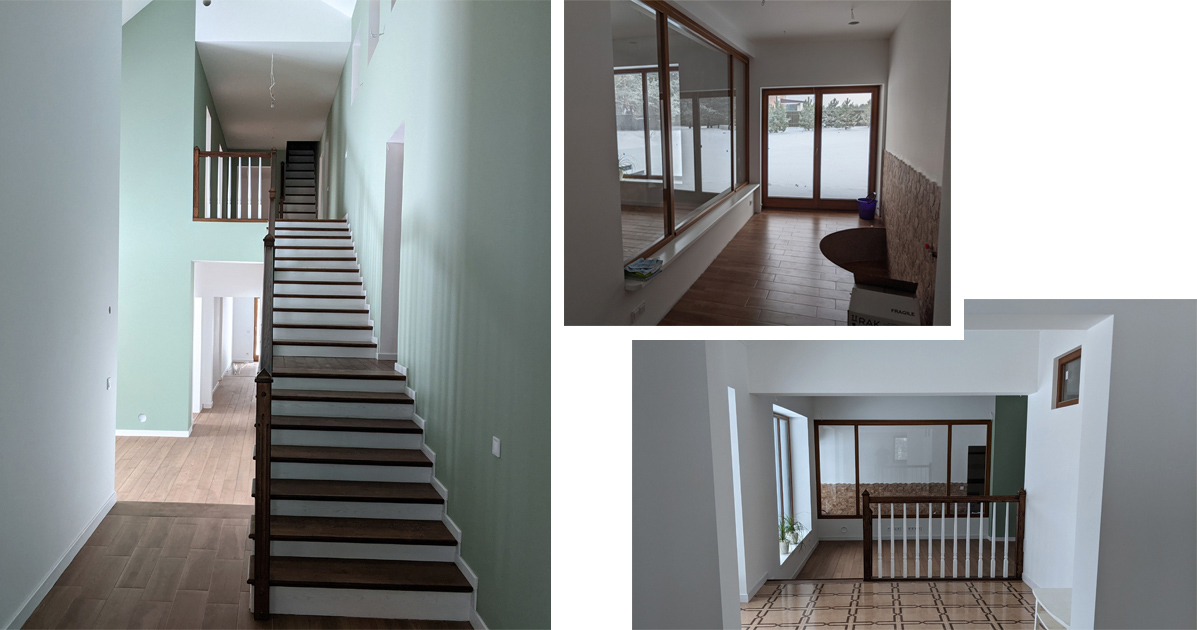

Головний вхід до будівлі та сходи на другий поверх.

Двохсвітний простір вітальної зали.

Двохсвітний простір вітальної зали.

Головний вхід до будівлі.

Сходи на другий поверх.

Спальня на другому поверсі.

Двохсвітний простір вітальної зали.

Погляд на вітальну залу з боку сходів.

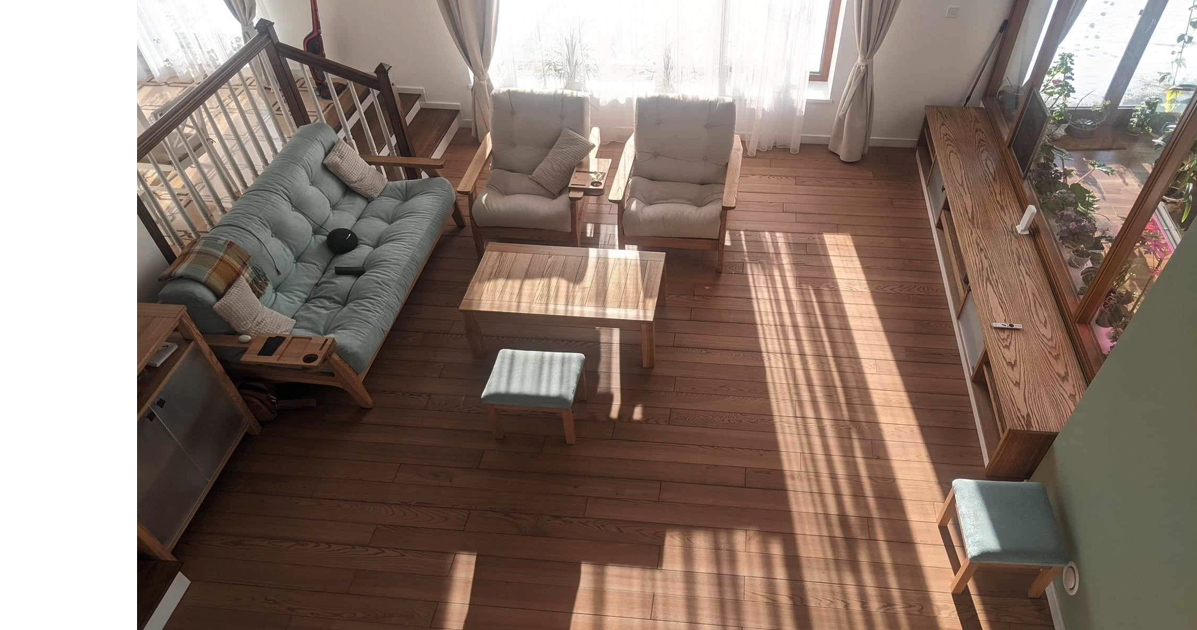

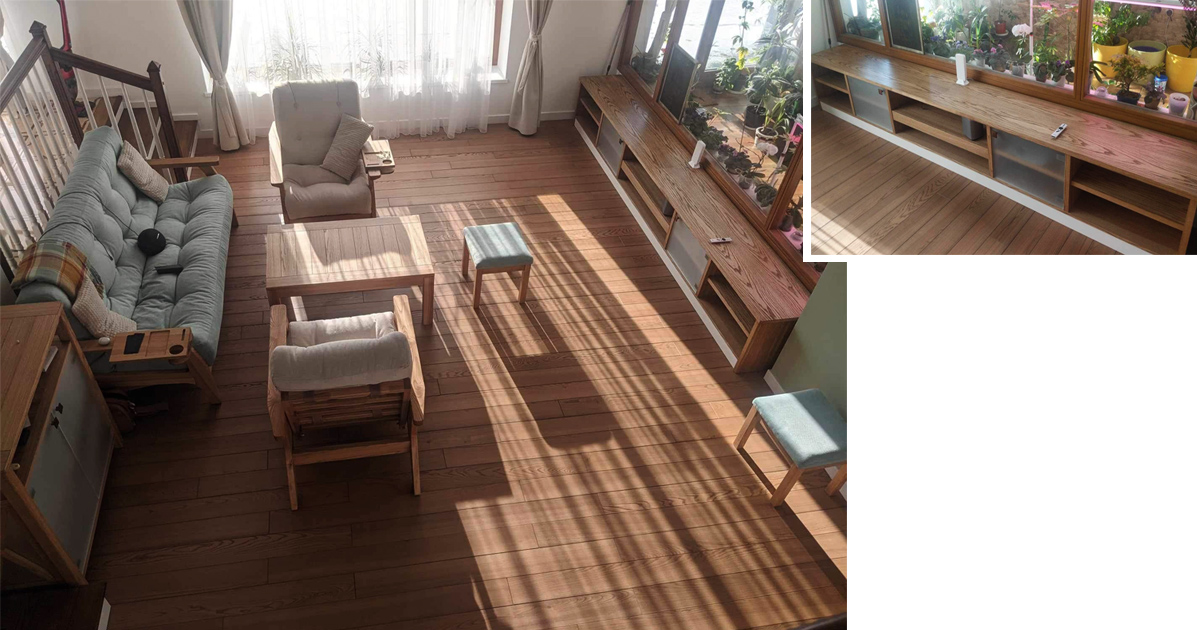

Освітлення вітальні промінями низького зимового сонця через велике осклення південної сторони.

Освітлення та пасивний нагрів вітальні промінями низького зимового сонця через велике осклення південної сторони.

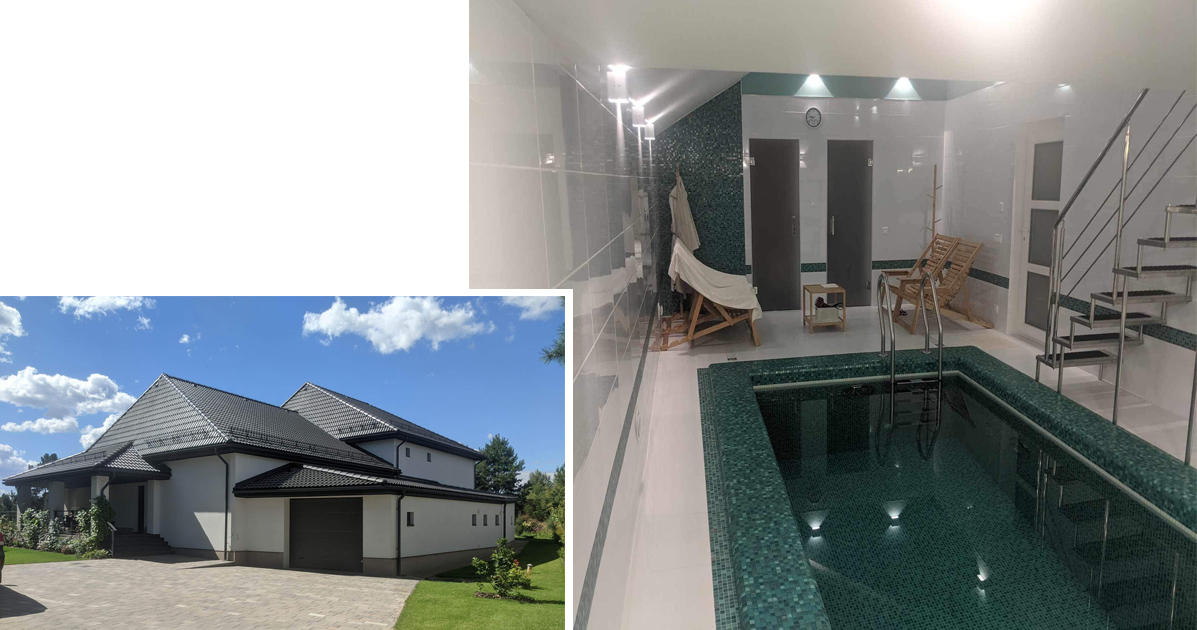

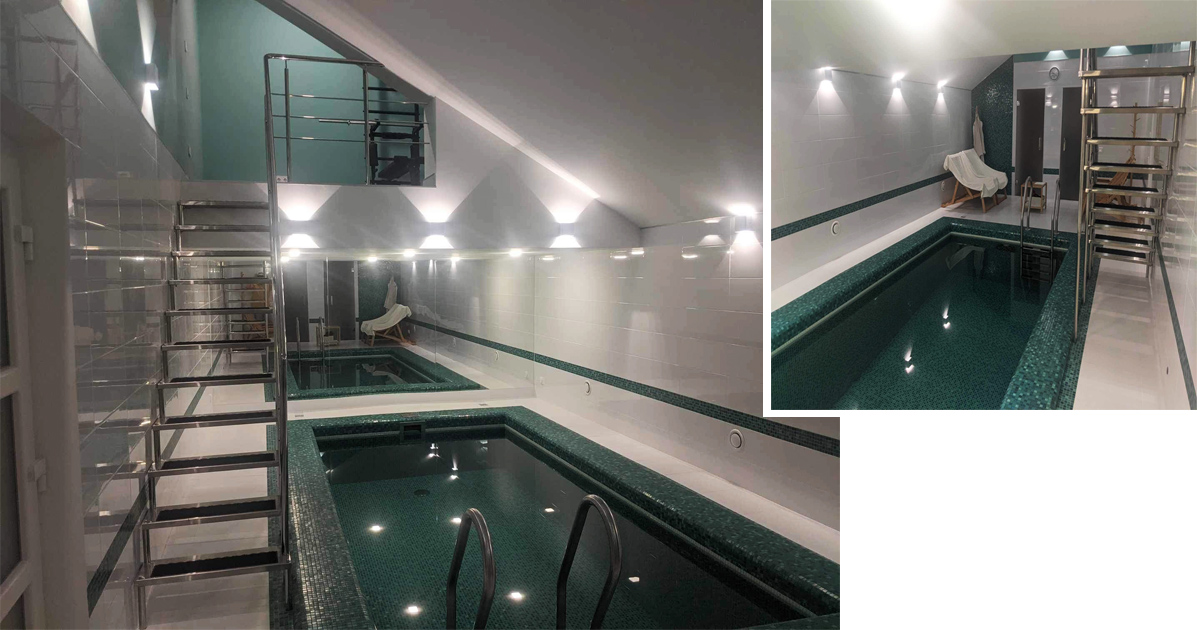

Простір басейну.

Простір басейну зі сходами до фітнес-кімнати.

Простір басейну.

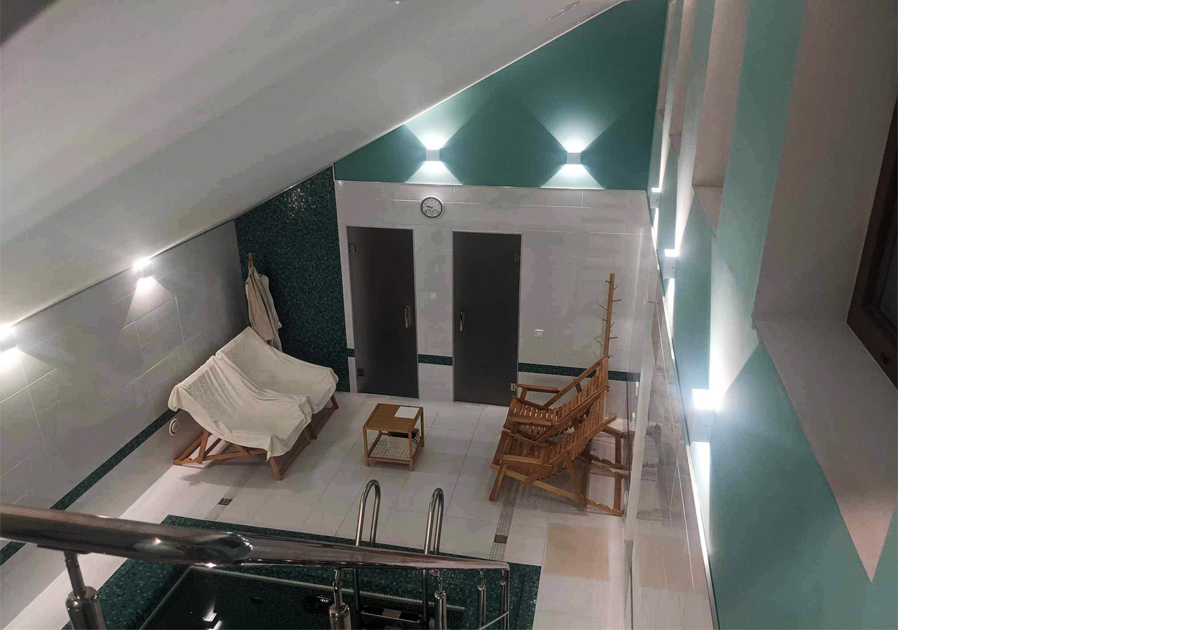

Погляд на басейн з другого поверху.

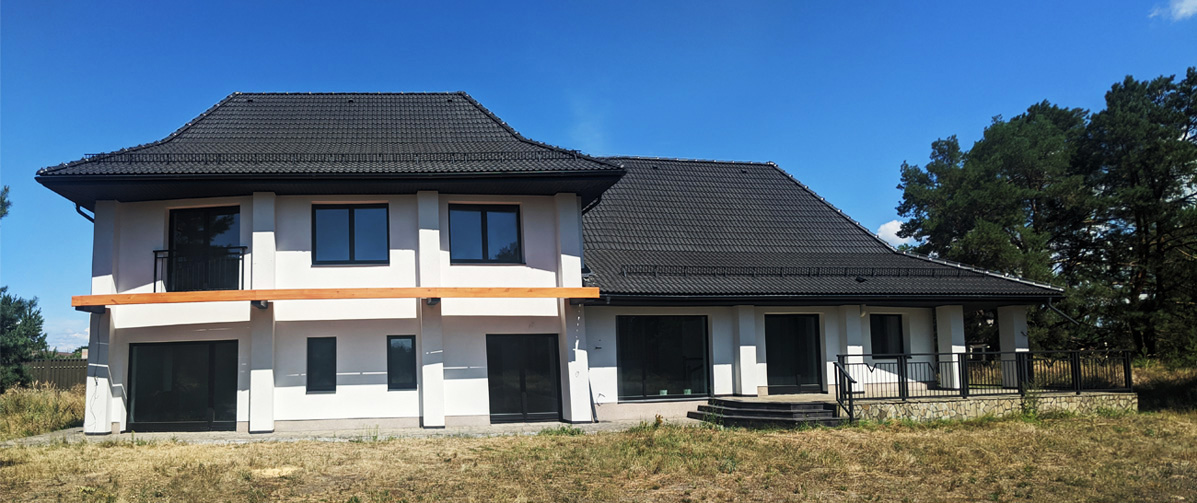

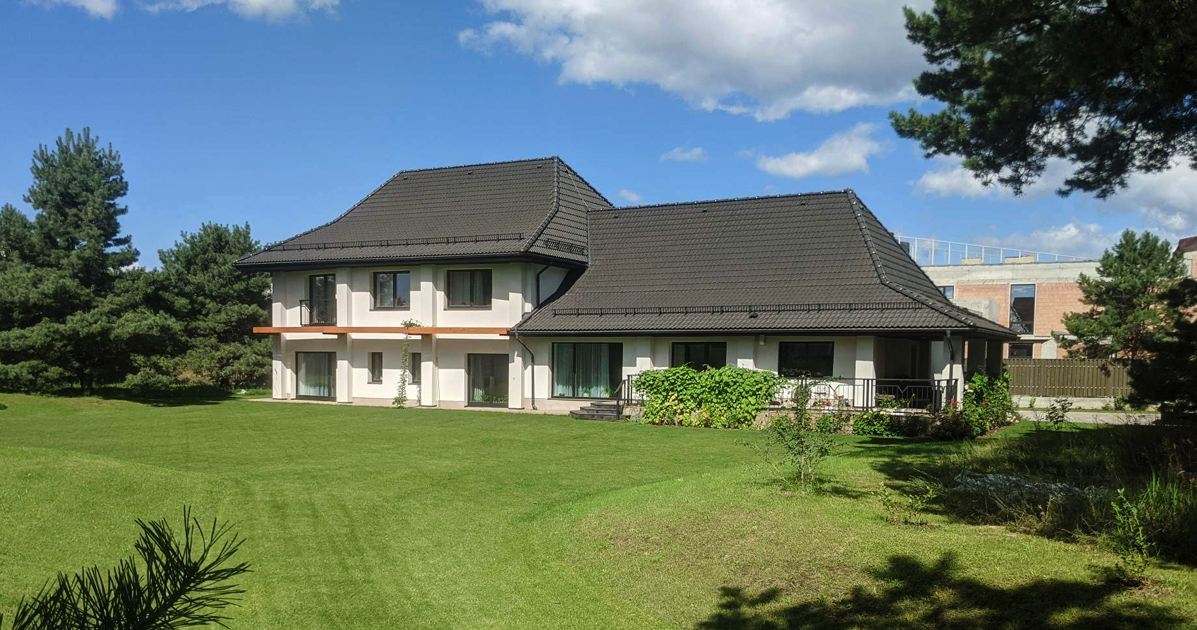

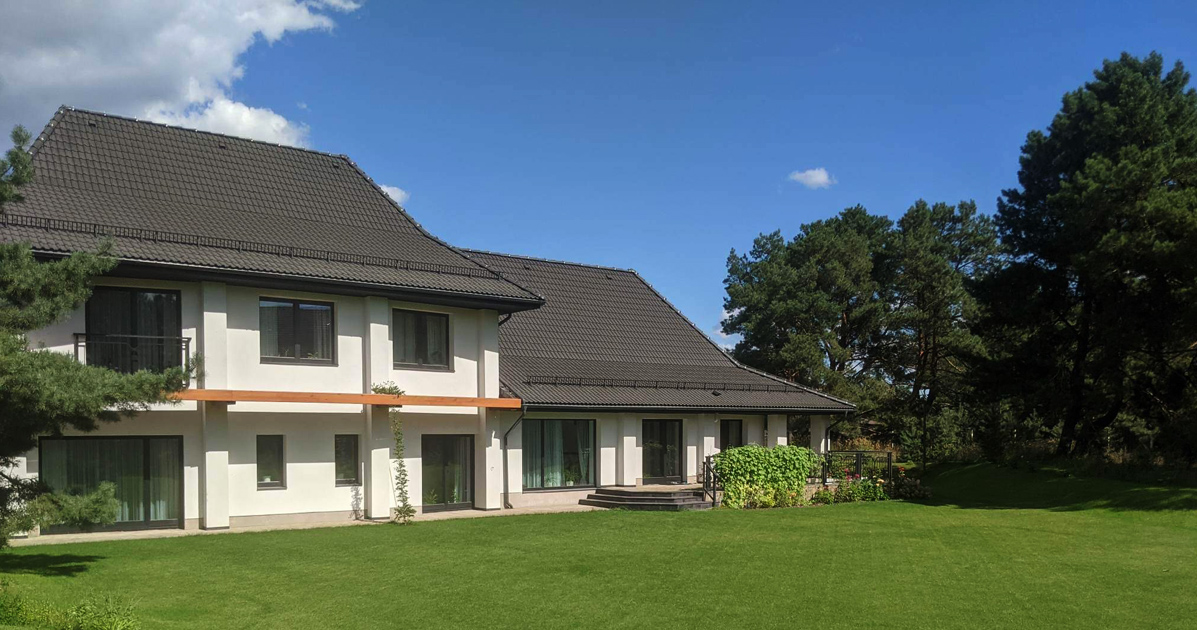

Готова будівля з південної сторони.
