Невеликий житловий будинок (загальною площею без тераси 212 м²) розрахований на комфортне проживання 4-6 осіб: сім'ї з двома або трьома дітьми, а також бабусі чи гостя.
Можливим є віддзеркалене (по осі північ-південь) рішення плану, з входом відповідно на вибір: зі сходу або з заходу.
Проектування 2010-2011рр. Будівництво 2012-2013рр.

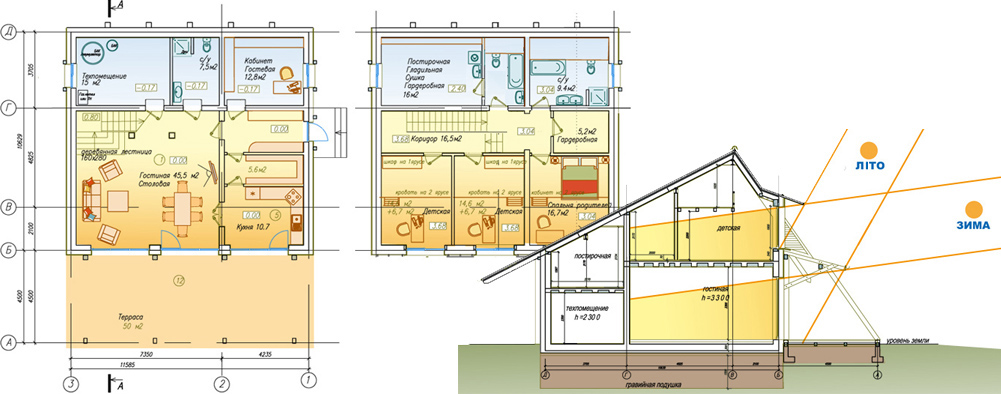

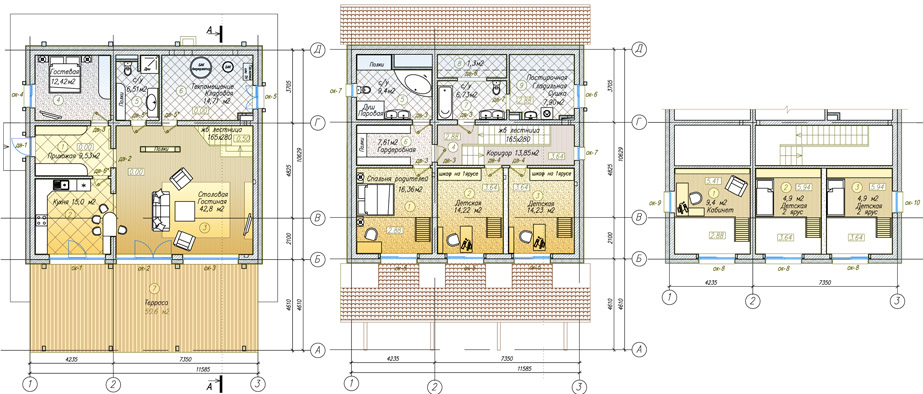

ПЛАНИ
Варіант входу зі сходу
КОНЦЕПЦІЯ, РОЗРІЗ
Усі житлові кімнати будинку орієнтуються на південну сторону. Через величезне південне оскління вони отримують велику кількість тепла та світла від низького зимового сонця, та захищені "пасивно" від літнього перегріву за допомогою відповідних архітектурних елементів.
З півночі "буферні" зони допоміжних приміщень (з/в, комори, технічна та котельна) захищають будинок від холодних північних вітрів. Ця сторона - повністю глуха. Таким чином, при величезній кількості оскління в будинку все-таки повністю виключаються тепловтрати через північні вікна. А оскління південної сторони дає взимку набагато більше теплових притоків у будинок, ніж втрачає тепла з дому.
ПЛАНИ
Окрім енерговигідності, таке планування також дозволяє жити в будинку у більшому поєднанні з природою. це відбувається завдяки прямому зв'язку з навколишнім світом через майже суцільне оскління однієї із стін. У будинку, незважаючи на його невеликі розміри, - просторо і комфортно - завдяки відчуттю нескінченності простору, адже зоровий зв'язок з навколишнім світом через оскління південної стіни присутній постійно.
І, звичайно ж, - інсоляція! Велика кількість природного сонячного світла легко потрапляє у приміщення, дає повніше відчуття життя, економить енергію на додатковому освітленні і є здоровішим для очей, ніж штучне.
ПЛАНИ
Варіант входу із заходу
Приміщення 1-го поверху:
Передпокій та гардеробна 10,50 м², кухня 8,30 м² + комора 6,50 м², вітальня-їдальня 39,80 м², з/в 1,50 м², техприміщення / комора 16,50 м², кабінет / гостьова 10,70 м².
Приміщення мансардного поверху:
Постирочна / прасувальна / сушка 13,50 м², спальня батьків 13,40 м² + вбиральня 6,30 м², з/в 10,00 м², дві дитячі (двохрівневі) кімнати 12,80 м²+12,80 м², хол-сходи, вбиральня / комора 5,30 м².

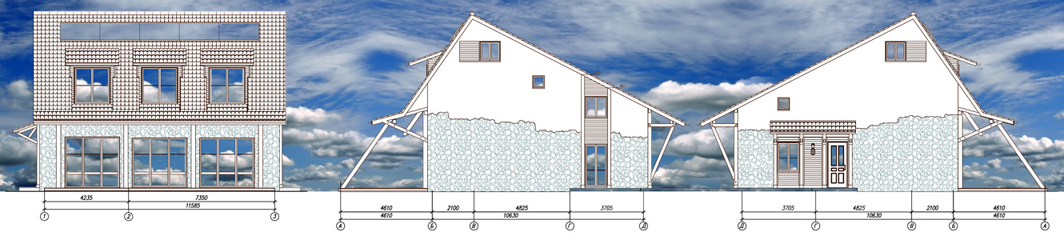

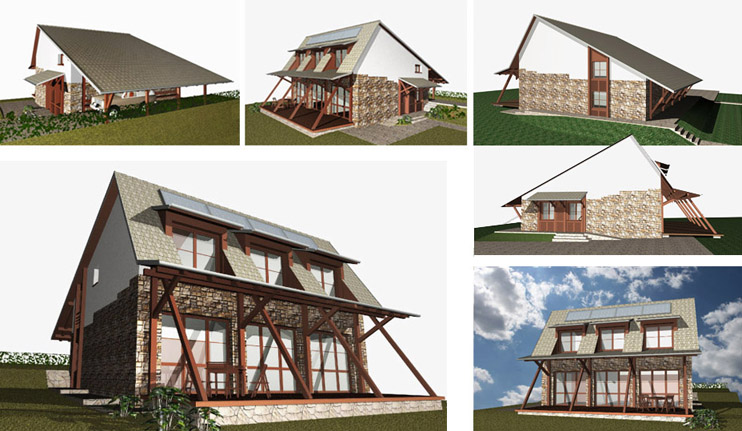

Фасади в 3D
Покроковий опис процесу зведення будівлі:
З північного боку великий навіс даху дозволяє організувати криту стоянку автомобіля, склад дров або використовувати цей простір для інших потреб мешканців. З цього боку є можливою також добудова гаража (що буде працювати як додатковий, холодний північний "буфер").
Нахил даху південної сторони є оптимальним для розміщення на ньому 4-5 сонячних колекторів для постійного (безкоштовного!) підігріву гарячої води для потреб мешканців будинку.

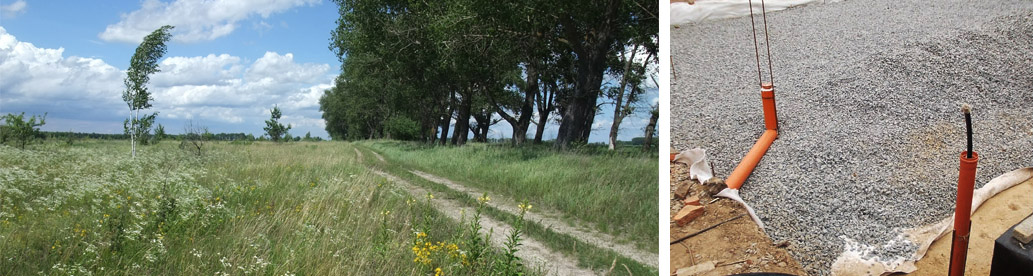

Величезна ділянка в 2 гектари. Природний луг... сільська дорога – ось яким є оточення майбутнього екодому.
Після розкопки котловану в "чашу" з геотекстилю на глибину промерзання засипали щебінь.
Усі комунікації були проведені в шарі щебеню, і тоді підяті вертикально до будинку через фундаментну плиту.

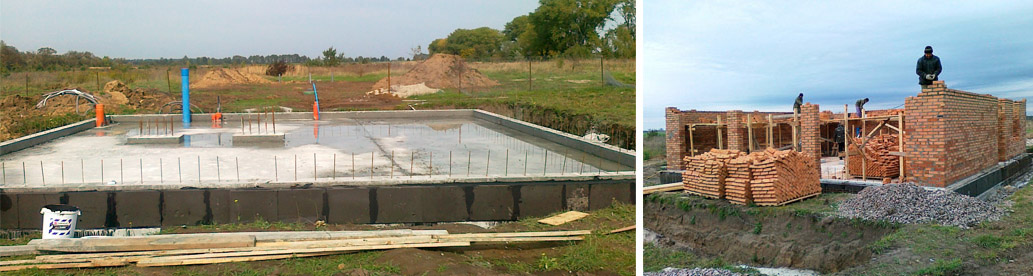

По утрамбованому щебню залили бетонну підготовку.
Шар гідро- та теплоізоляції захищає фундаментну плиту знизу.
По 10-сантиметровому шару вспіненого скла вилито фундаментна подушку.
Зведення стін першого поверху.

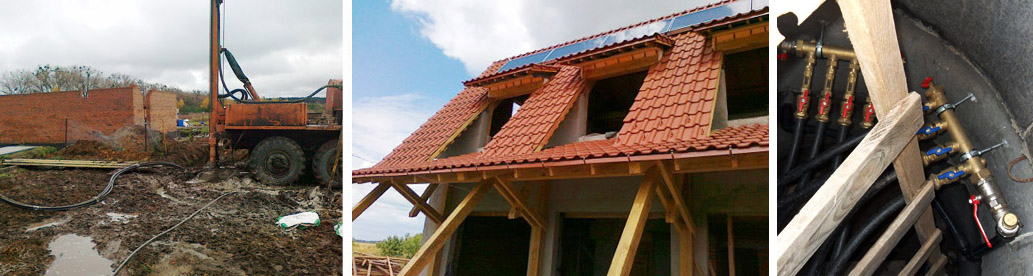

Буріння свердловин та закладка ґрунтового контуру системи охолодження будівлі.
Влаштування даху.
Укладка черепиці.

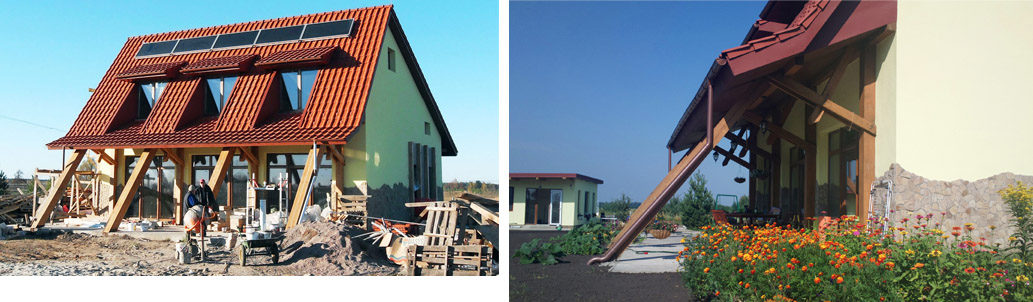

Встановлення сонячних колекторів на південному схилі даху.
Зовнішнє оздоблення будівлі.

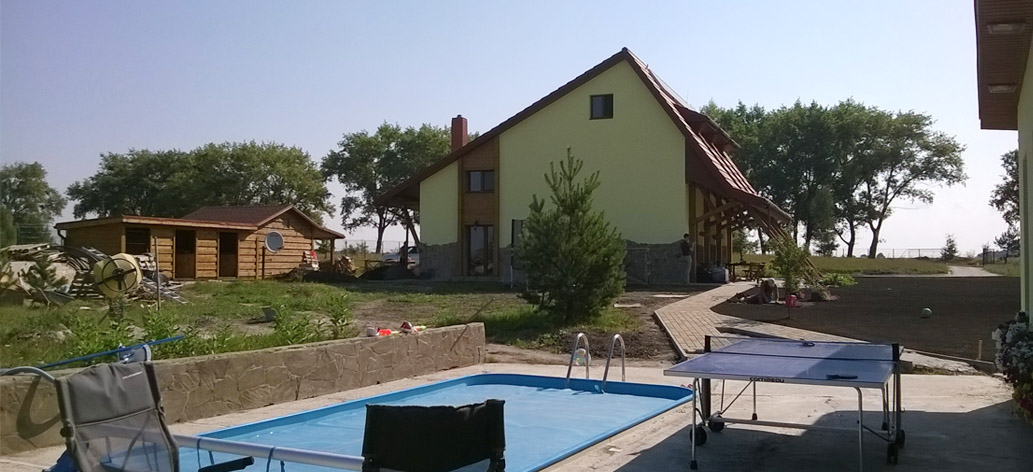

Зовнішній вигляд готової будівлі (з боку двору), басейн, тенісний стіл, літня кухня, лазня.
Головний вхід до будинку.
Дизайн у стилі кантрі.

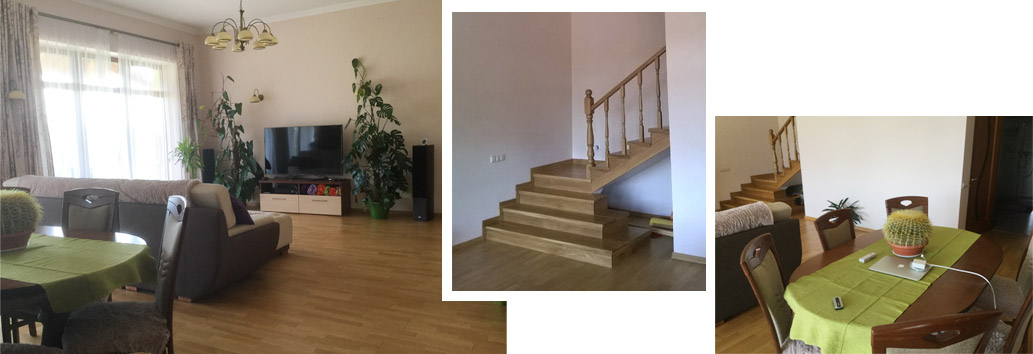

Простора вітальня з куточком їдальні, величезним південним склінням і виходом на терасу.

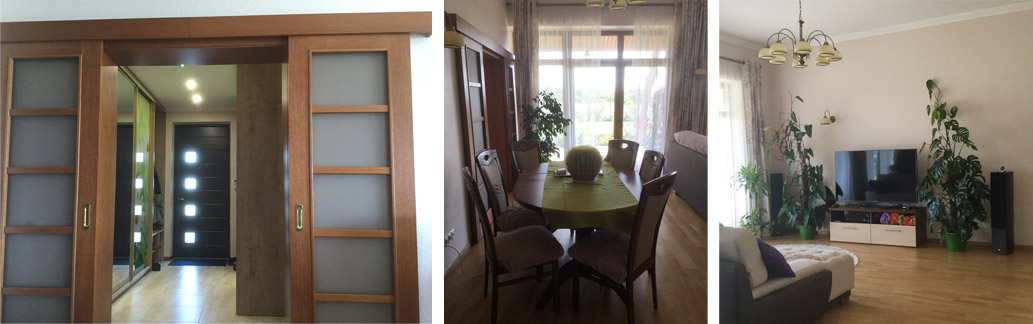

Передпокій з розсувними дверима. Головний вхід до будинку.
Їдальня.
Вітальня.

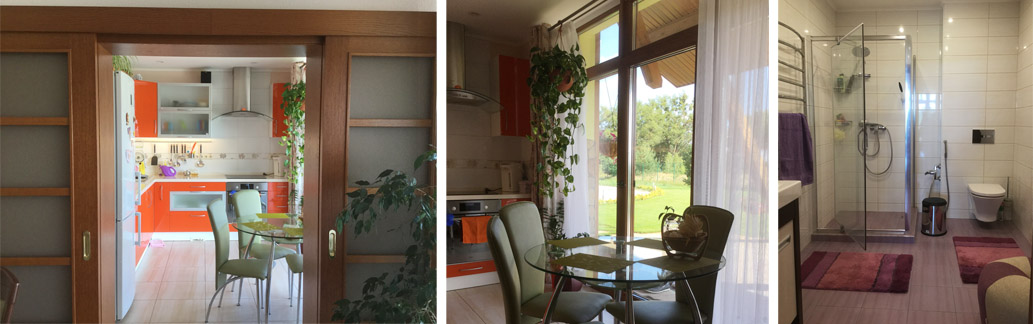

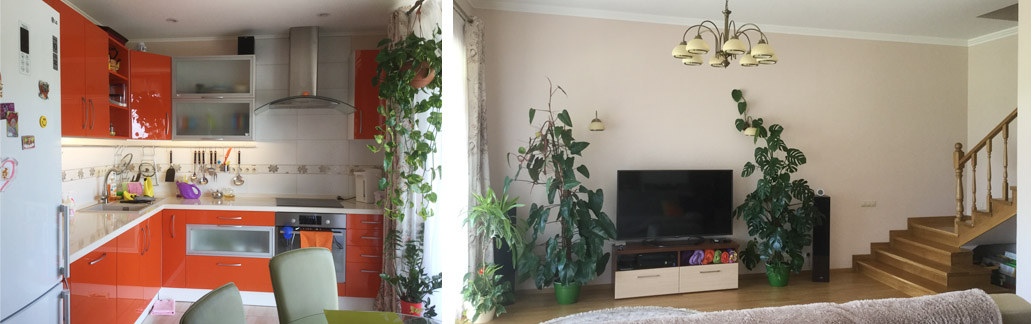

Зв'язок кухні та їдальні через розсувні двері дозволяє швидко і просто відокремити вітальню від їдальні з її запахами робочої зони.
Світла кухня з виходом на терасу.
Простора вітальня.

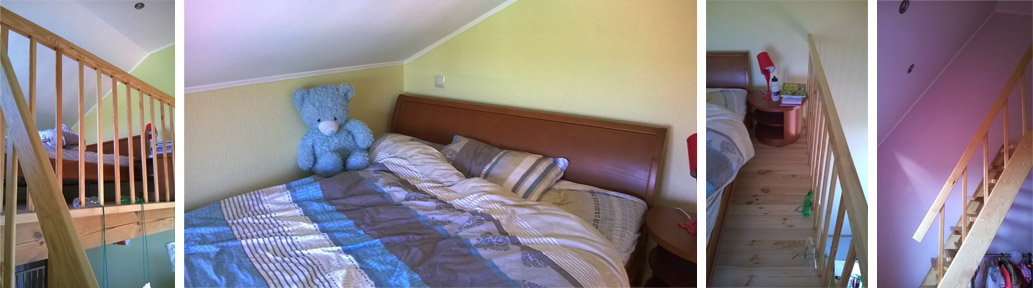

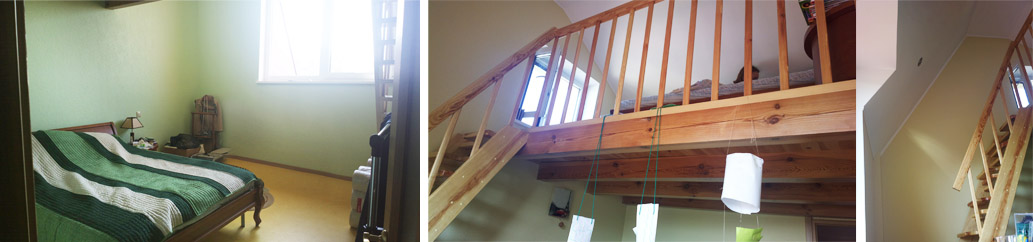

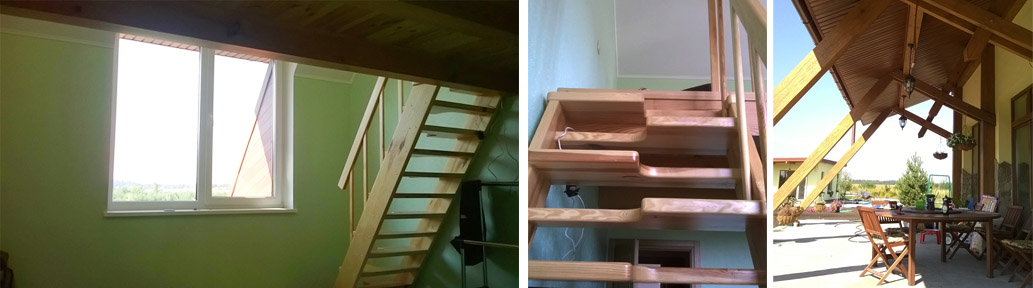

Двохрівнева спальна батьків: перший рівень - спальний, на другому - робочий кабінет.
Внутрішньокімнатні сходи на другий рівень спальних батьків.
Коридор та санвузол.
Кабінет із вікном на схід (другий рівень спальних батьків).
Другий рівень дитячої кімнати - спальний (зона спокійної гри, читання, перебування на самоті).

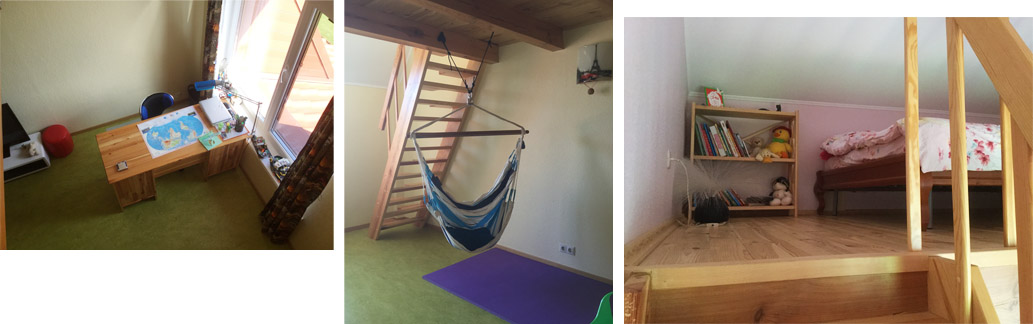

Багаторівнева дитяча:
Вид на робочу зону з другого рівня.
Нижній (перший) рівень: зона рухомої гри, занять споротом, навчання.
Верхній рівень - спальний.
Дерев'яний елемент тераси.

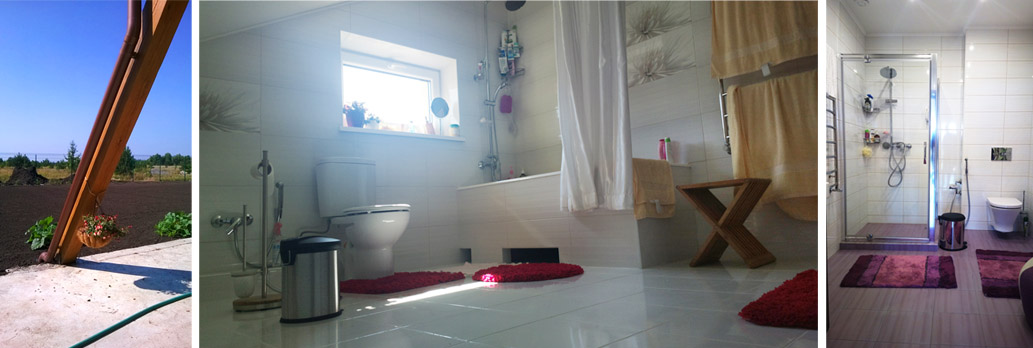

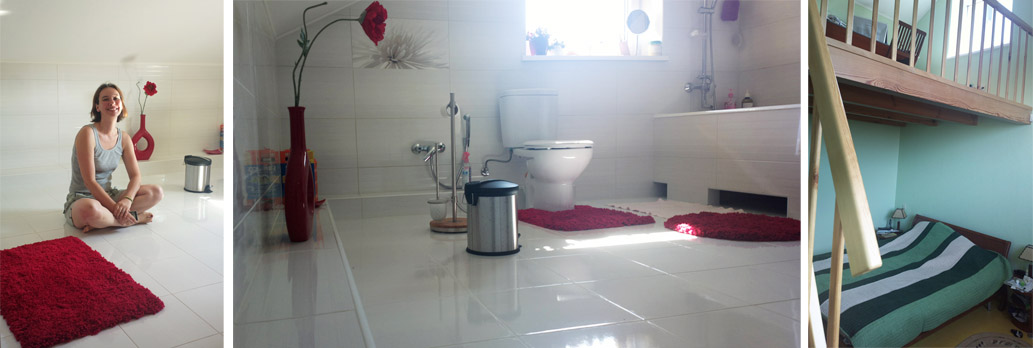

Простора ванна батьків - випромінює світло і чистоту.
Ванна та дворівнева спальня батьків.

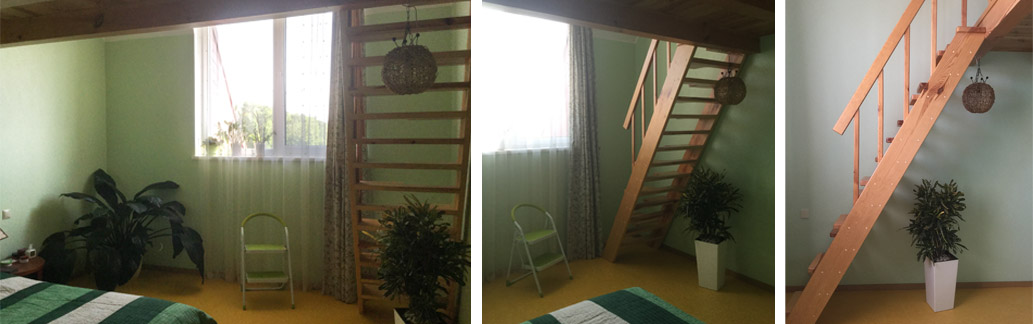

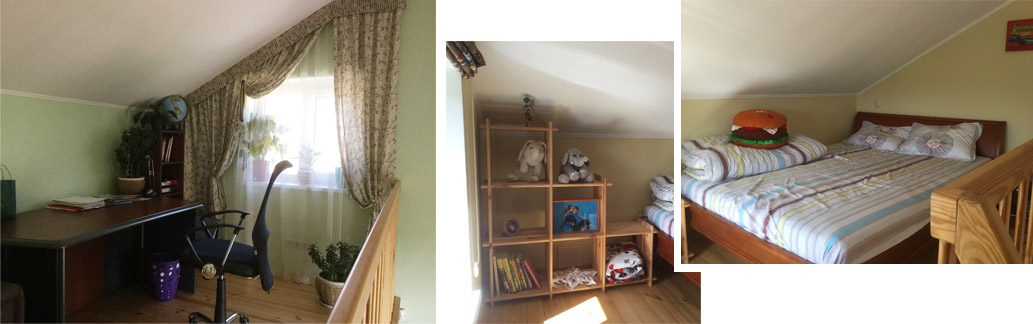

Спальня батьків на двох рівнях: нижній рівень - спальний. У верхньому рівні – кабінет батьків.
Дитяча кімната та тераса.

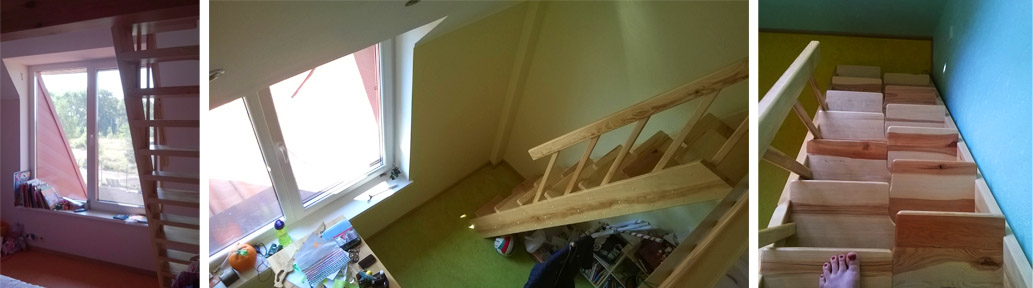

Сходи на верхній рівень дитячої.
Тераса.
Дитяча кімната. Верхній (спальний) рівень.

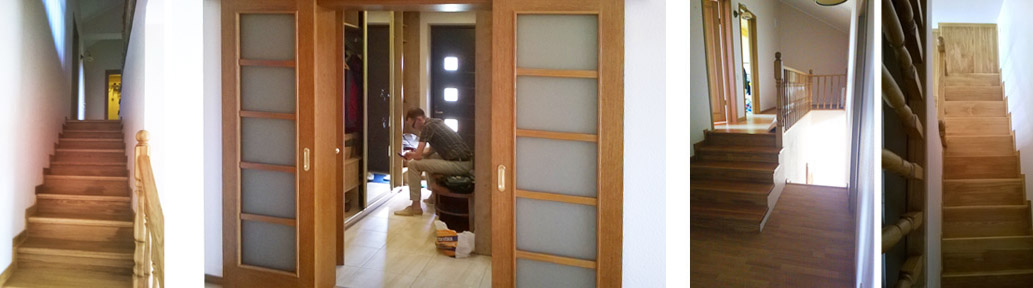

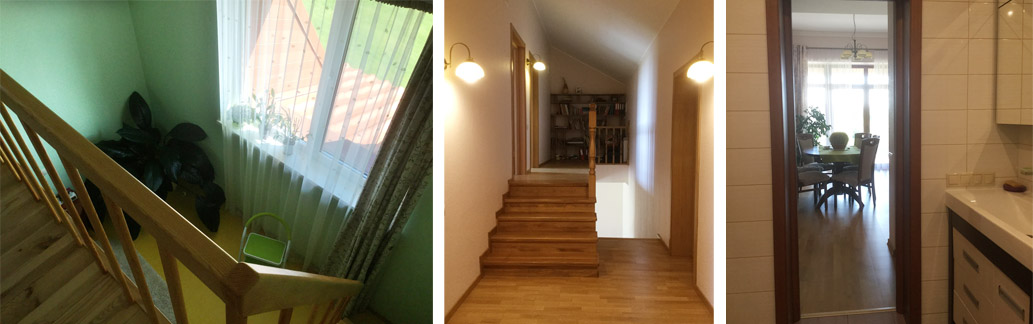

Головний вхід, передпокій та центральні сходи.

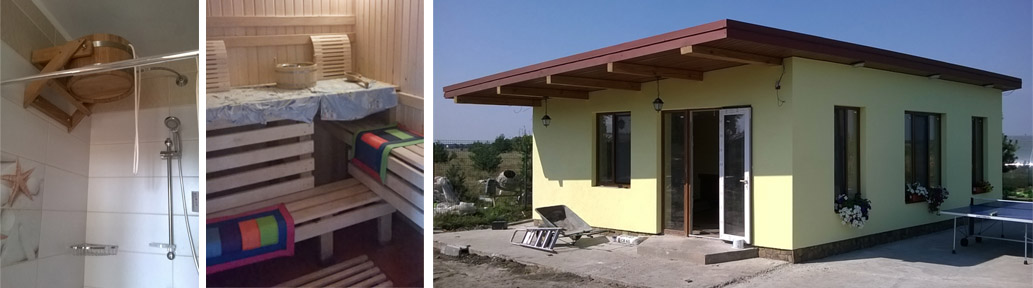

Баня та літня кухня.

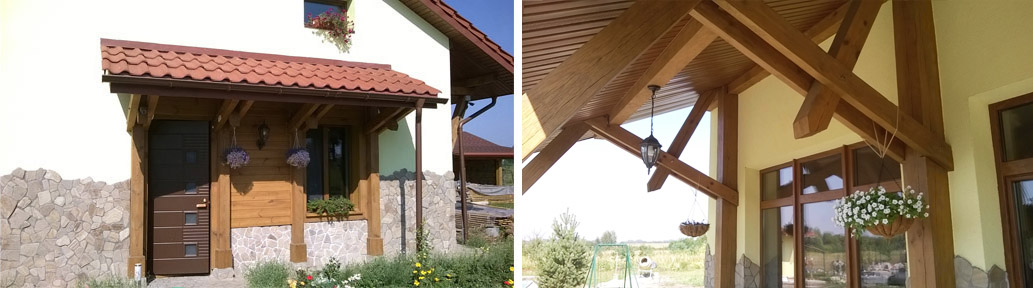

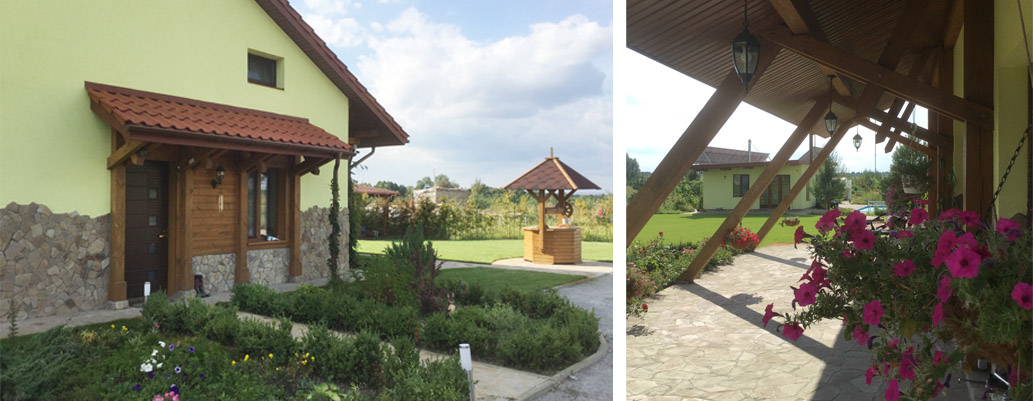

Головний вхід та тераса.

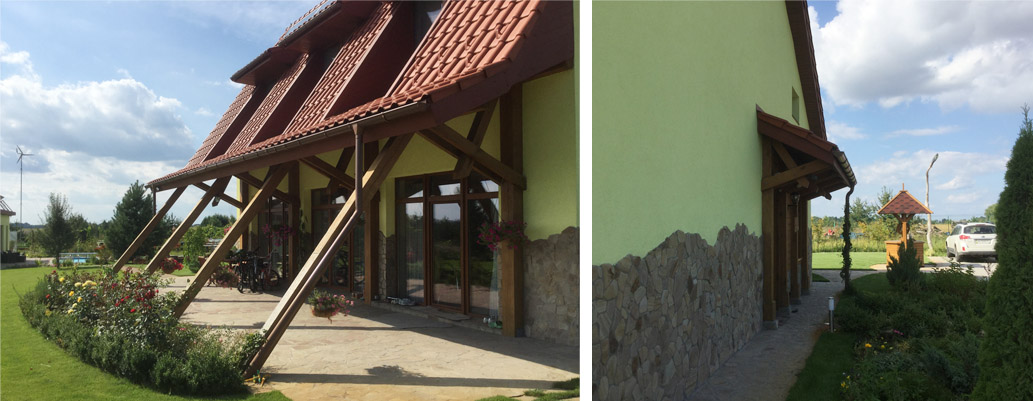

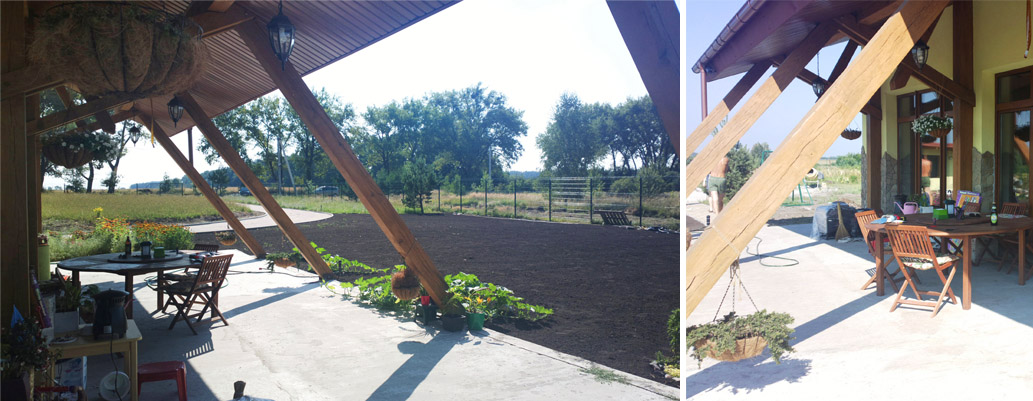

Тераса - пасивний сонцезахист та додатковий затишок.
Мінімалізм з елементами кантрі:

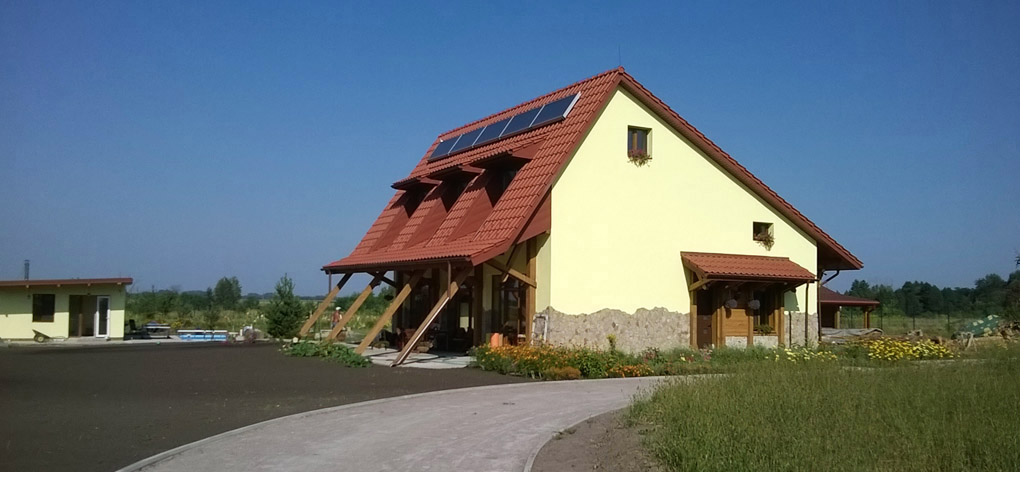

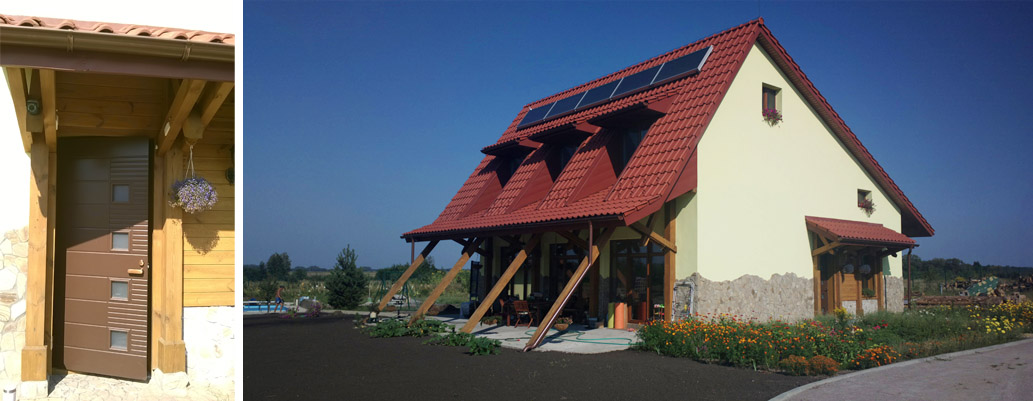

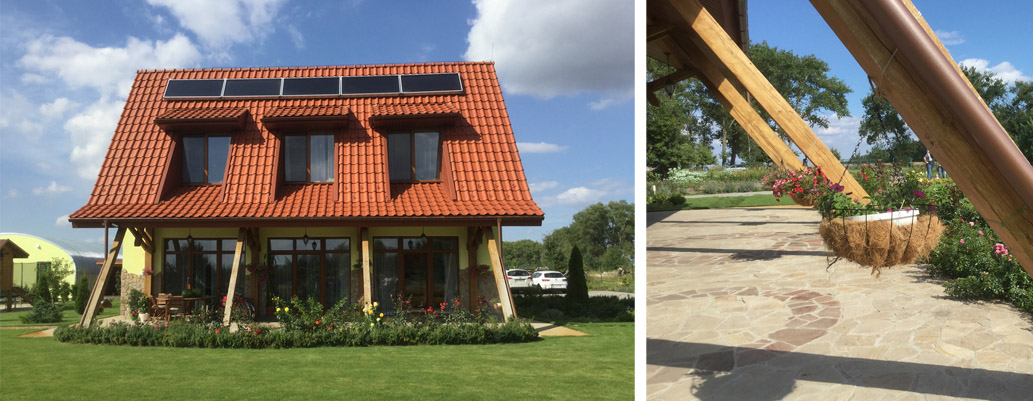

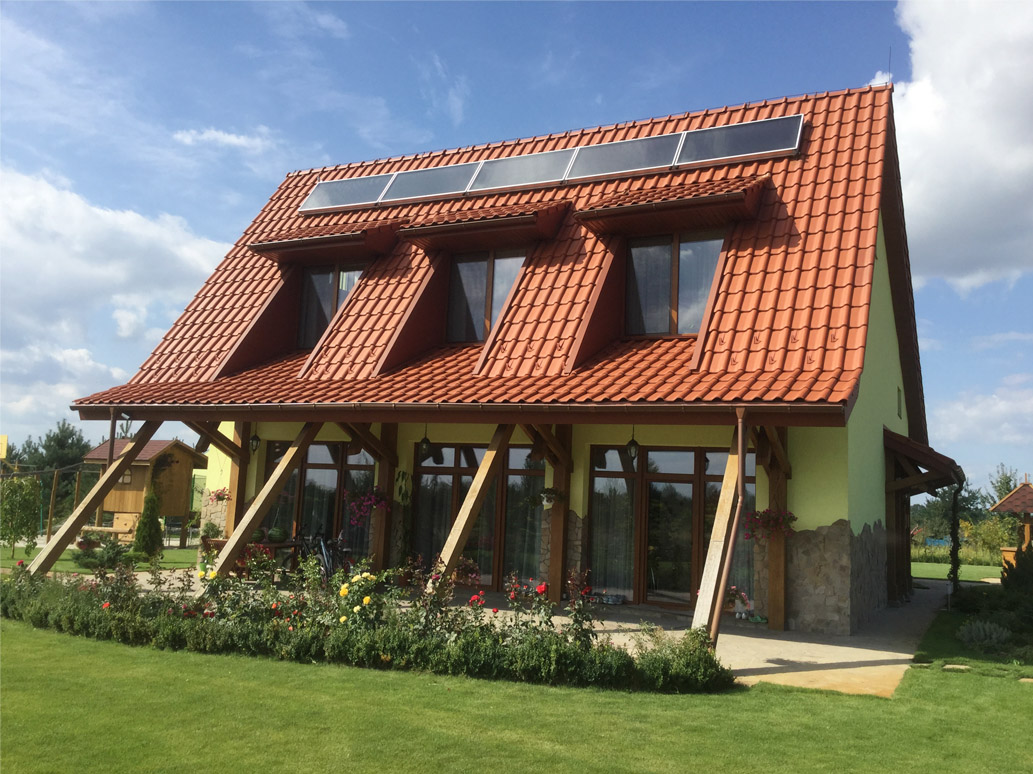

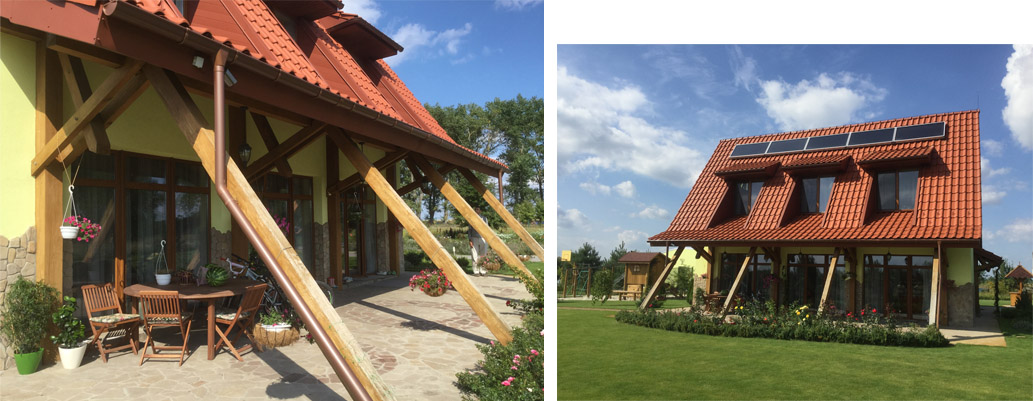

Вигляд південної сторони будівлі, тераса, сонячні колектори, майже суцільне оскління південного фасаду.
Мінімалізм з елементами кантрі:
Тераса, головний вхід (зі східного боку будівлі).

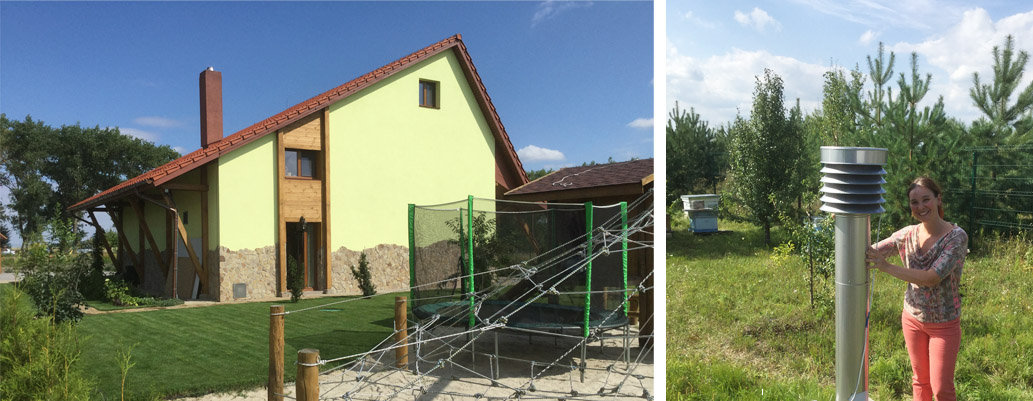

Північно-західний фасад (вид із боку внутрішнього двору).
Забір повітря через шахту з нержавіючої сталі "Рехау".
Мінімалізм з елементами кантрі.
Економічні вигоди енергопасивної та екологічно чистої будівлі
. . .
