Двоповерховий типовий пасивний екодом з басейном, на одну сім'ю.
Просторий будинок (1 поверх + зручна мансарда) розрахований на комфортне проживання сім'ї з 4-6 осіб: батьків із двома-трьома дітьми, а також бабусі та гостя.
У будинку є басейн та робочий кабінет (загальна площа будинку 255м ²). З півночі є можливим влаштування критої стоянки для автомобіля або прибудова гаража.
Проектування 2011р. Будівництво 2012-2014рр.

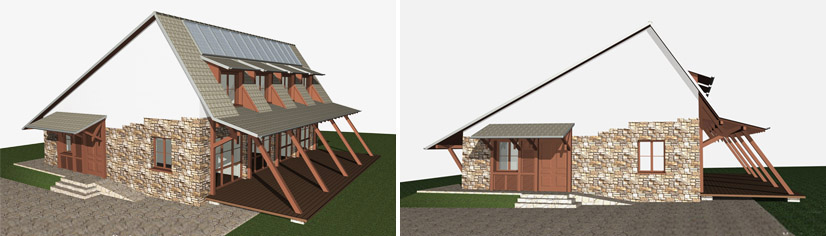

Фасади в 3D

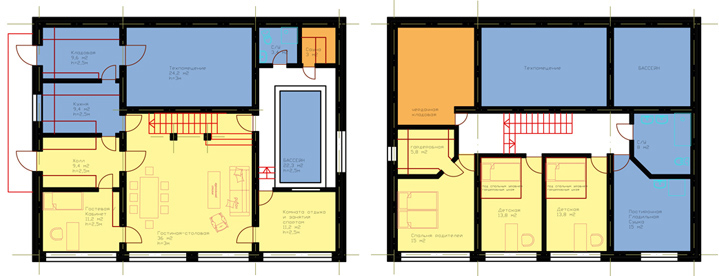

СХЕМА ЗОНУВАННЯ
Будинок може використовуватися як типовий на ділянках з орієнтацією - північ-південь, або на досить великих ділянках (від 10 соток) оскільки він проектувався виходячи насамперед із внутрішньої логіки приміщень та міркувань енергоефективності (У ньому найкраще врахована орієнтація будинку біля):
Усі житлові кімнати будинку орієнтуються на південну сторону. Через величезне південне скління вони отримують велику кількість тепла та світла від низького зимового сонця, та захищені "пасивно" від літнього перегріву за допомогою відповідних архітектурних елементів.
З півночі "буферні" зони допоміжних приміщень (з/в, комори, технічна та котельна) захищають будинок від холодних північних вітрів. Ця сторона - повністю глуха. Таким чином, при величезній кількості оскління в будинку все-таки повністю виключаються тепловтрати через відсутні північні вікна. А оскління південної сторони дає взимку набагато більше теплоприток у будинок, ніж втрачає тепла з дому.

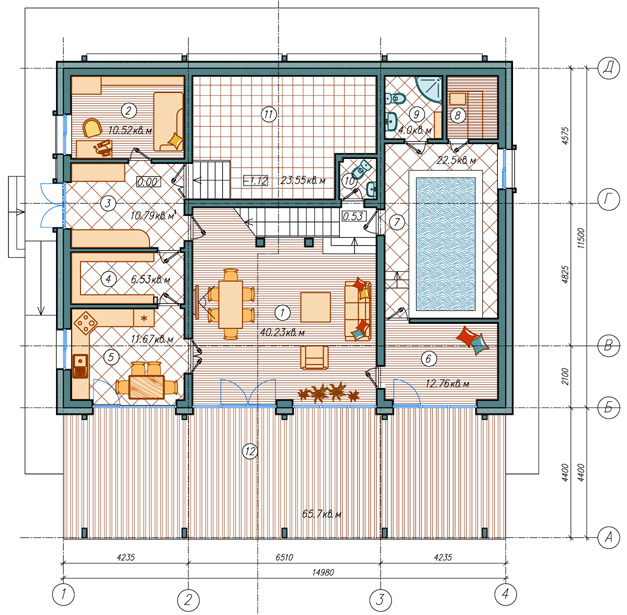

ПЛАН 1-го поверху
Приміщення 1-го поверху:
Вітальня-їдальня 40,23 м², кабінет / гостьова 10,52 м², хол-гардероб 10,79 м², кухня 11,67 м² + комора 6,53 м², кімната для занять спортом (або кімната відпочинку при басейні) 12,76 м², басейн 22,5 м², сауна 3,63 м², с/в при басейні 4 м², гостьовий з/в 1,60 м², техприміщення / комора 23,55 м².

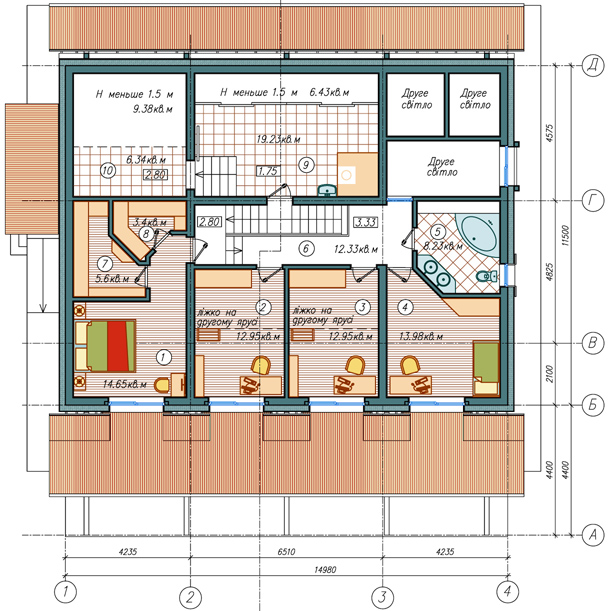

ПЛАН 2-го поверху
Приміщення мансардного поверху:
Спальня батьків 14,65 м² + вбиральня мами 5,60 м² + вбиральня тата 3,40 м², гостьова спальна (або кімната бабусі) 13,98 м², з/в з ванною 8,23 м², дві дитячі (дворівневі) кімнати 12,80 м ² +12,80 м ², хол-сходи 12,33 м ², пральна / прасувальна / сушка 19,23 м2, вбиральня / комора 6,34 м².

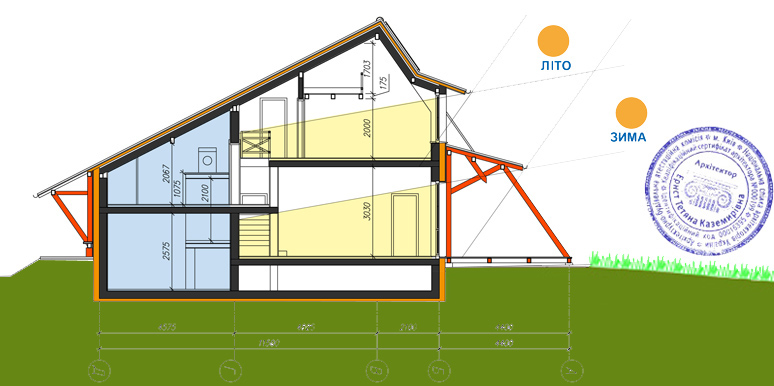

КОНЦЕПЦІЯ, РОЗРІЗ
З північного боку великий навіс даху дозволяє організувати криту стоянку автомобіля, склад дров або використовувати цей простір для інших потреб мешканців. З цього боку невеликими засобами можлива також добудова гаража (як додатковий, холодний північний "буфер").
Нахил даху південної сторони є оптимальним для розміщення на ньому 3-4 сонячних колекторів для постійного (безкоштовного!) підігріву гарячої води для потреб мешканців будинку.

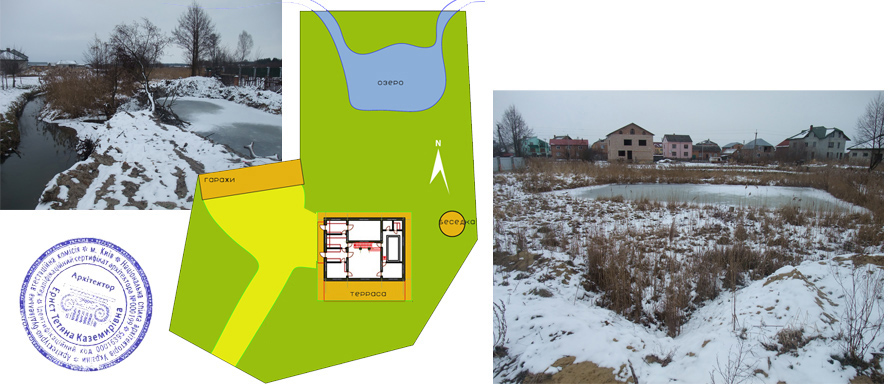

ГЕНПЛАН, ділянка
Розміри просторої ділянки в м.Яворів дозволяють розмістити типовий пасивний будинок з урахуванням необхідної орієнтації на "чистий" південь.

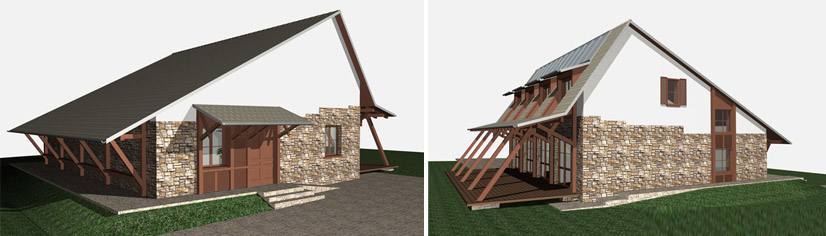

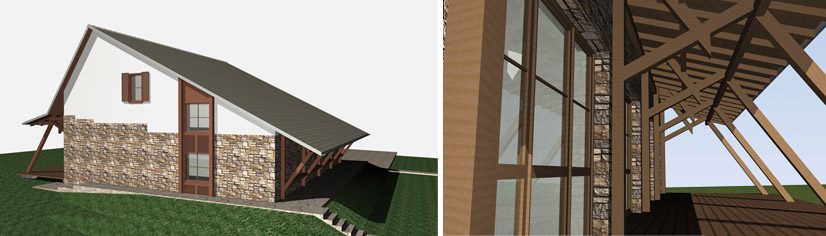

Перспективи у 3D
Будівництво: крок за кроком

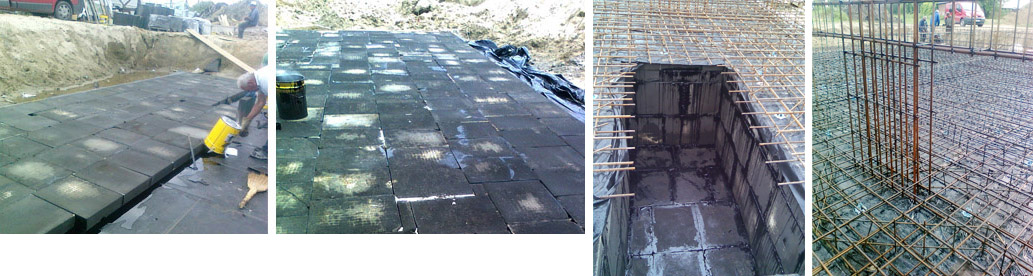

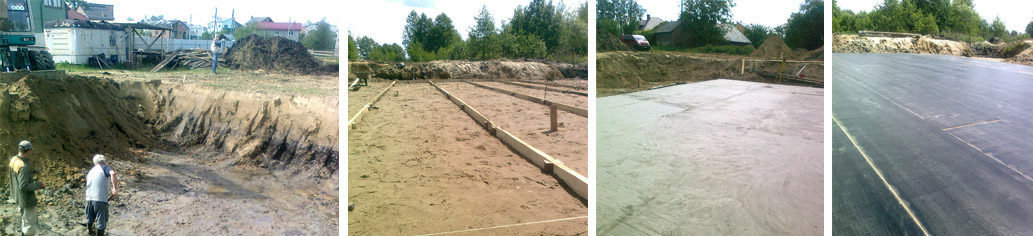

Вирили котлован. Високий рівень вод зробив цей перший крок досить складним: довелося використовувати постійний насос, що відкачує воду з котловану.
Підсипали піщану подушку. Виставили маяки під бетонну підготовку. Залили тощий бетон. Уклали рулонну гідроізоляцію. Поклеїли теплоізоляцію: піноскло.
Після цього уклали армутуру (з випусками для стін підвалу) і залили фундаментну плиту.
