Tetiana Ernst |
 |
 |
|
|
|
|
|
|
|
|
|
|
Passiv-Ökohauses
im Dorf LEBEDIVKA, Region Kyjiw, Ukraine
Passiv-Öko-Privathaus
Entwurf 2020
Bau 2021–2022

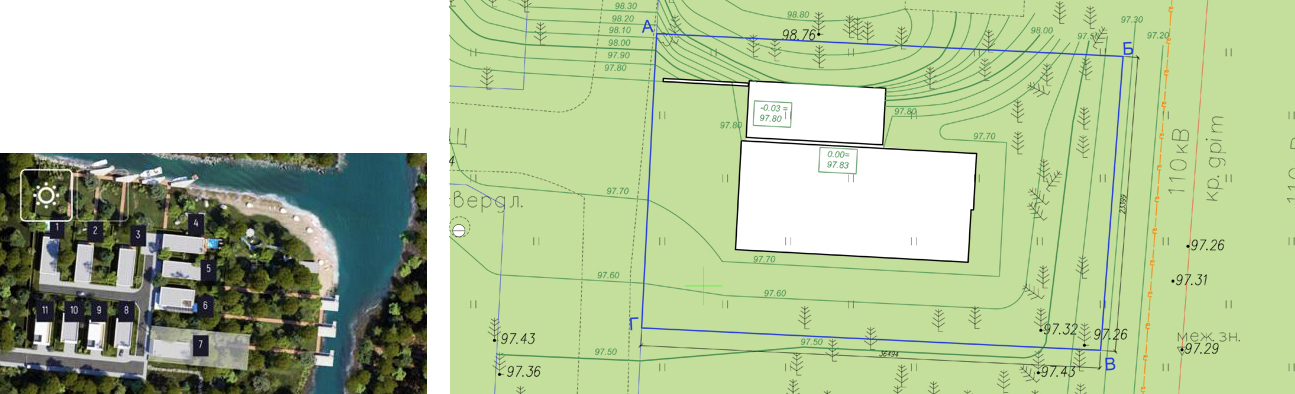

KONZEPT
Das Haus befindet sich in einem Dorf mit kleinen Häusern, was eine gemeinsame architektonische und stilistische Ausrichtung sowie ähnliche äußere Parameter der Gebäude ermöglicht (Grundriss: 9 x 20 m, zweigeschossig, ebenerdig). Dach).
Diese Bedingungen und Aufgaben zur Schaffung eines wirklich energiesparenden Passiv-Ökogebäudes bildeten die Grundlage für diese architektonische Lösung.

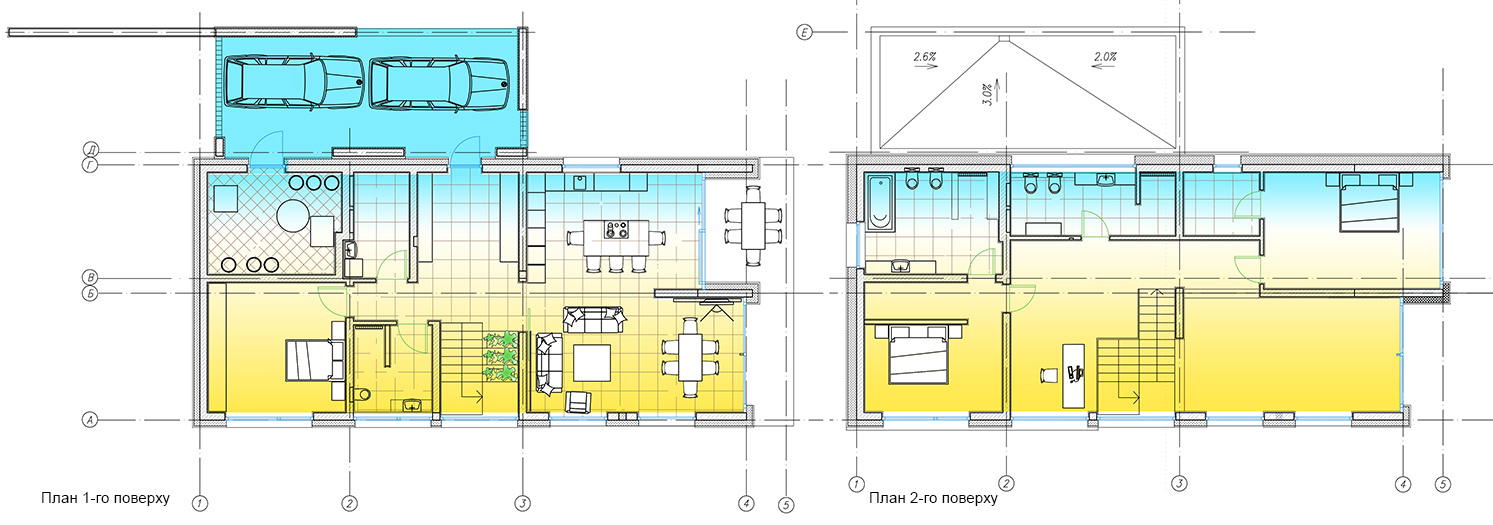

Grundrisse

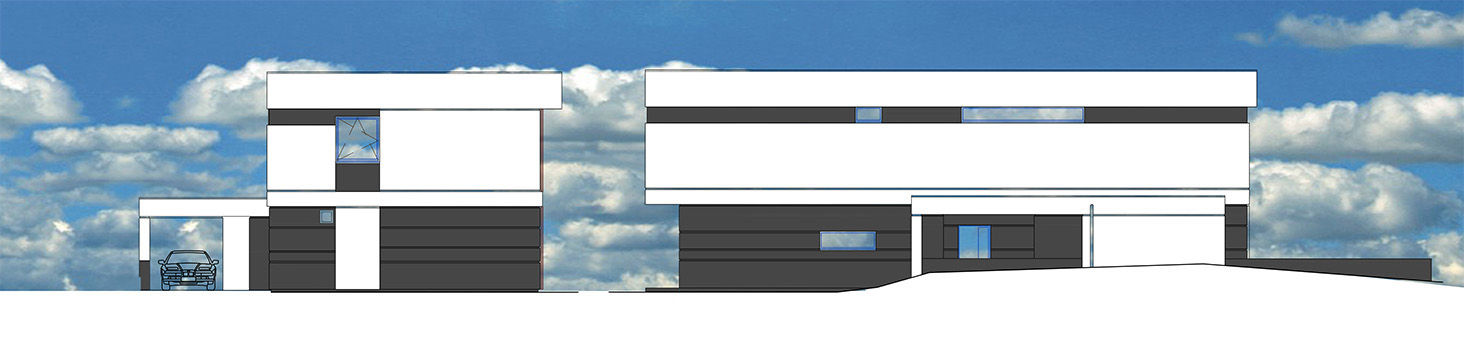

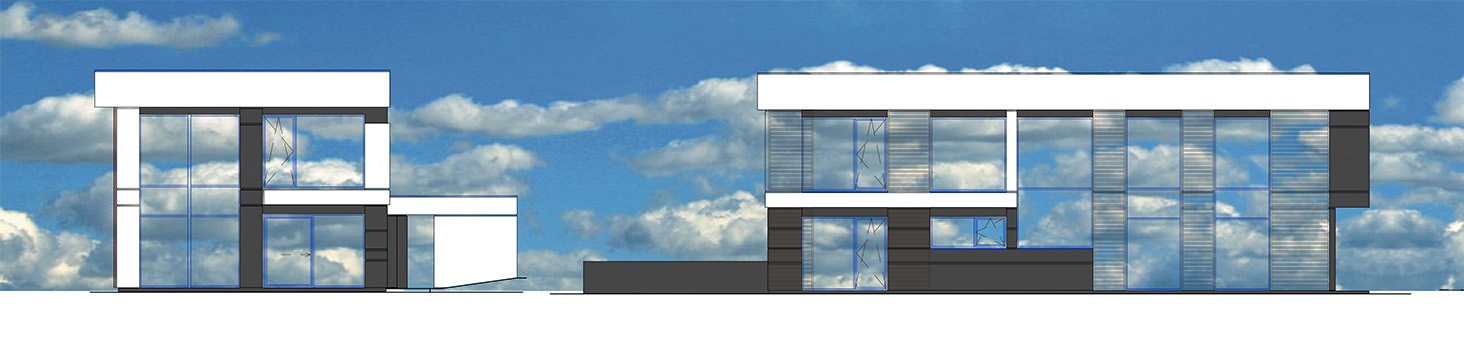

Fassaden des Gebäudes
Fassaden des Gebäudes
Gestaltung der Räumlichkeiten des Gebäude:
Eingangshalle, Treppenhaus, zweigeschossiges Wohnzimmer
Wohnzimmer und Wohnküche
Wohnzimmer und Wohnküche
Wohnzimmer mit Kamin
Flur im zweiten Stock mit offenem Zugang Büro
Hauptschlafzimmer
Hauptbadezimmer
Das Ankleidezimmer der Besitzer
Schlafzimmer/Arbeitszimmer der erwachsenen Tochter
Ankleidezimmer der erwachsenen Tochter
Badezimmer der erwachsenen Tochter
Gästezimmer
Gästebad
Der Bauprozess in Bildern

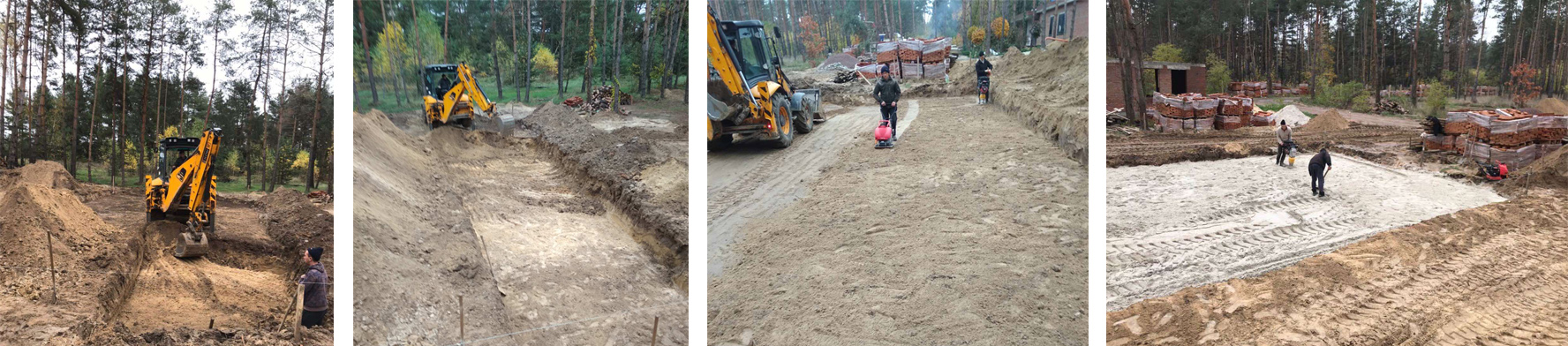

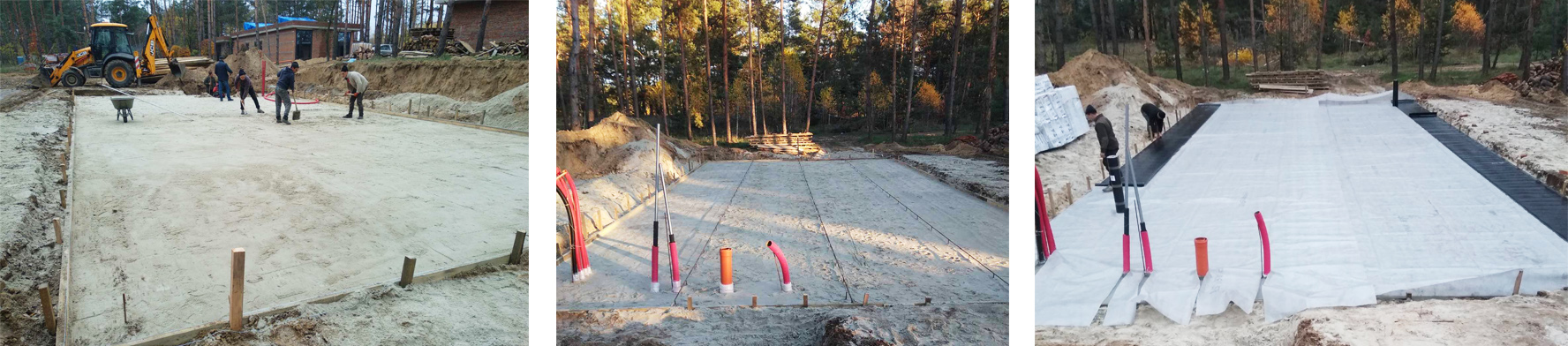

Die Baugrube wurde ausgehoben und die Erde schichtweise verdichtet.
Die Leitungen wurden zum Gebäude hin verlegt. Anschließend wurde eine vorbereitende Betonschicht auf die verdichtete Sandoberfläche gegossen.

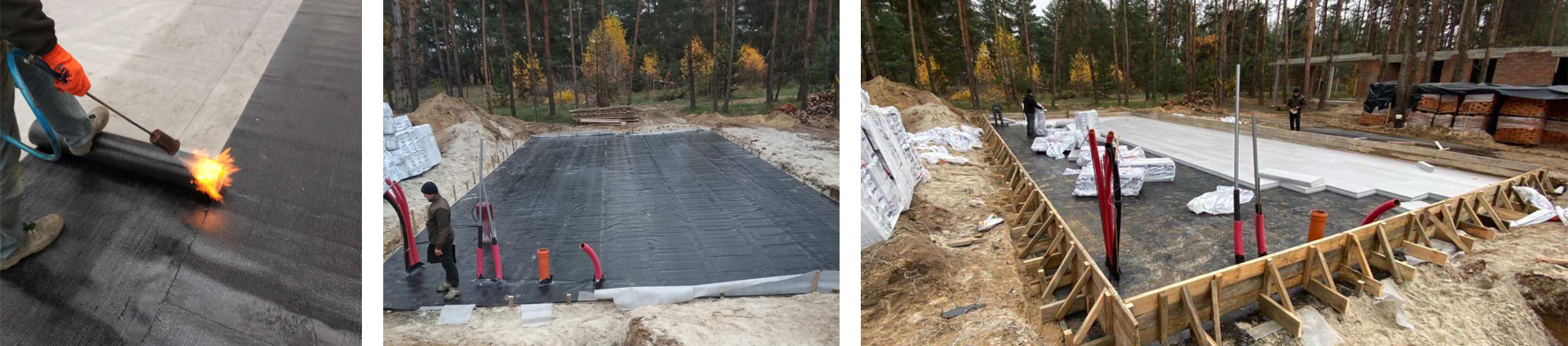

Auf die Betonschicht wurde eine Geotextil-Verteilungsschicht verlegt. Sie begannen, eine Schicht Bitumenabdichtung aufzutragen.
Wir haben die Fugen der Bitumenstreifen abgekocht, um eine durchgehende Schicht hochwertiger Abdichtung zu erhalten.
Anschließend begannen sie, eine Dämmschicht (extrudiertes Polystyrol) unter der Fundamentplatte zu verlegen.
Baustelle">

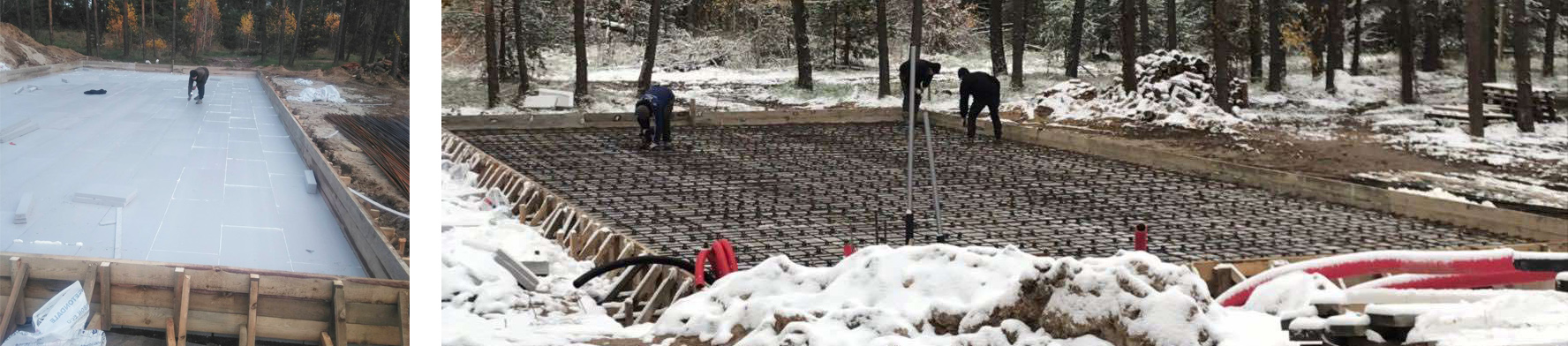

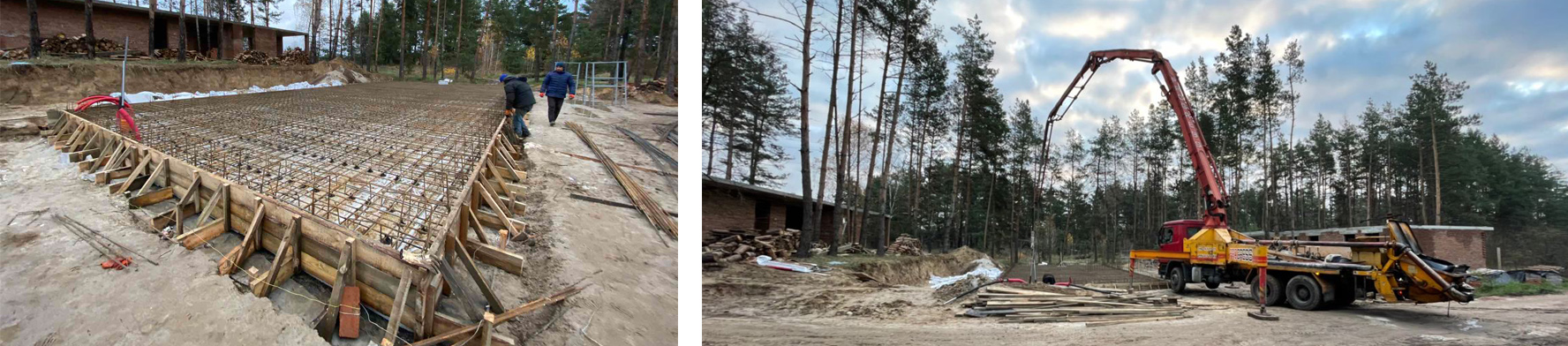

Die Bewehrung des Fundamentkissens wurde auf einer Schicht aus extrudiertem Polystyrolschaum verlegt.
Die Fundamentplatte wurde über die Dämmschicht gegossen.

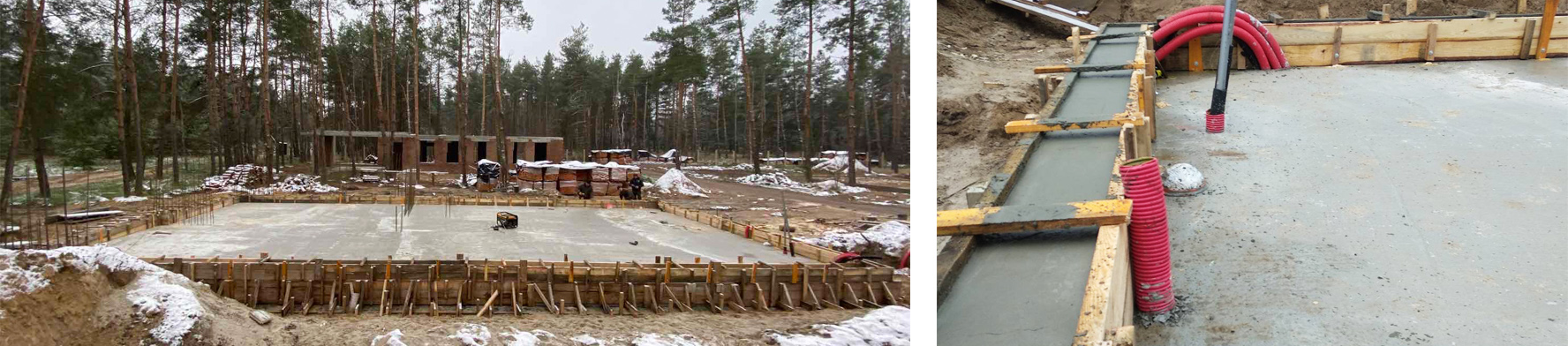

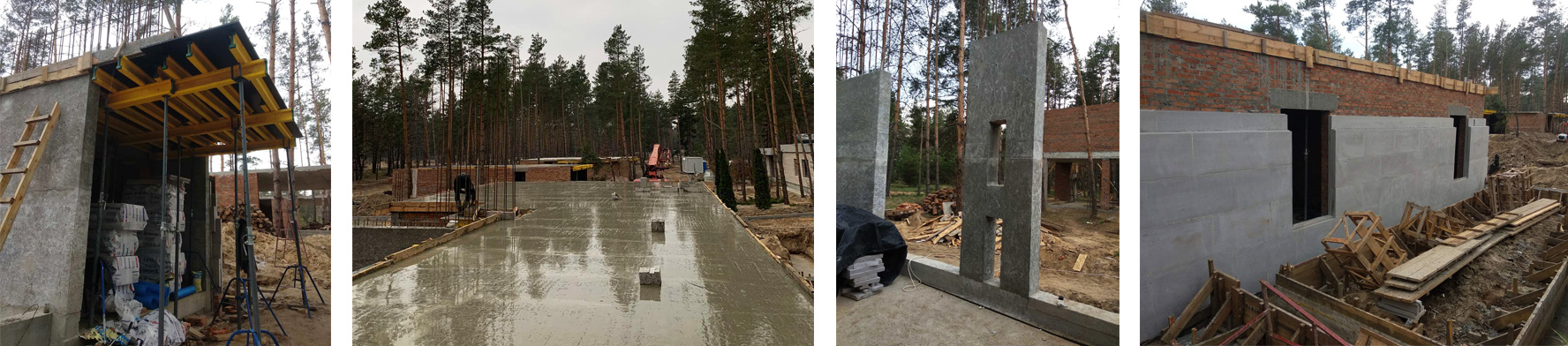

Die Schalung für das Gießen des Stahlbeton-Fundamentkissens wurde aufgestellt.

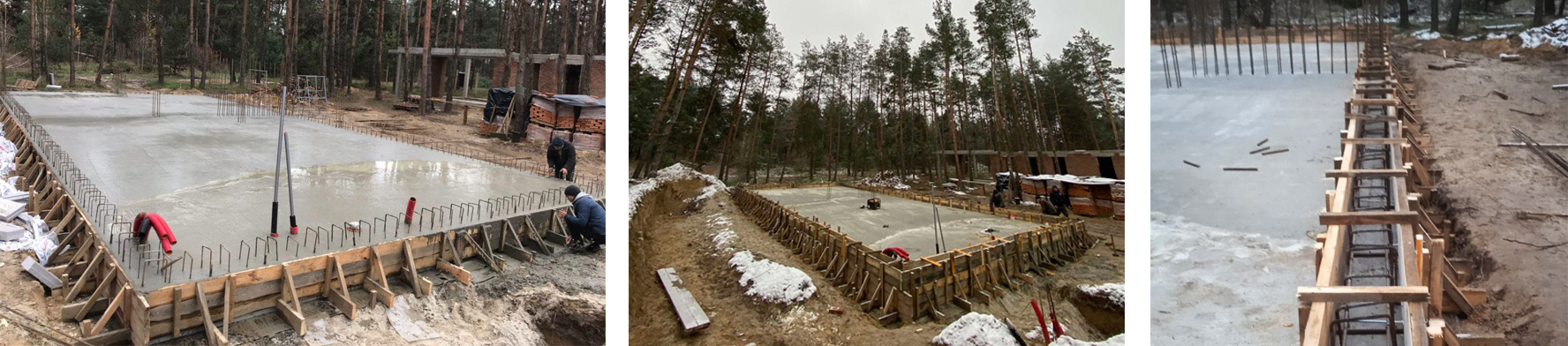

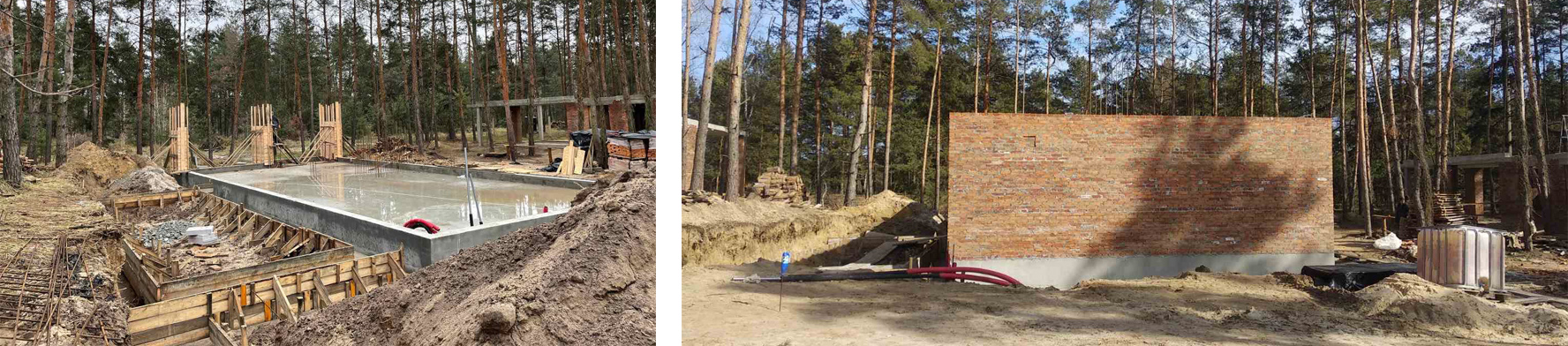

Der Stahlbetongürtel der Fundamentplatte wurde betoniert.

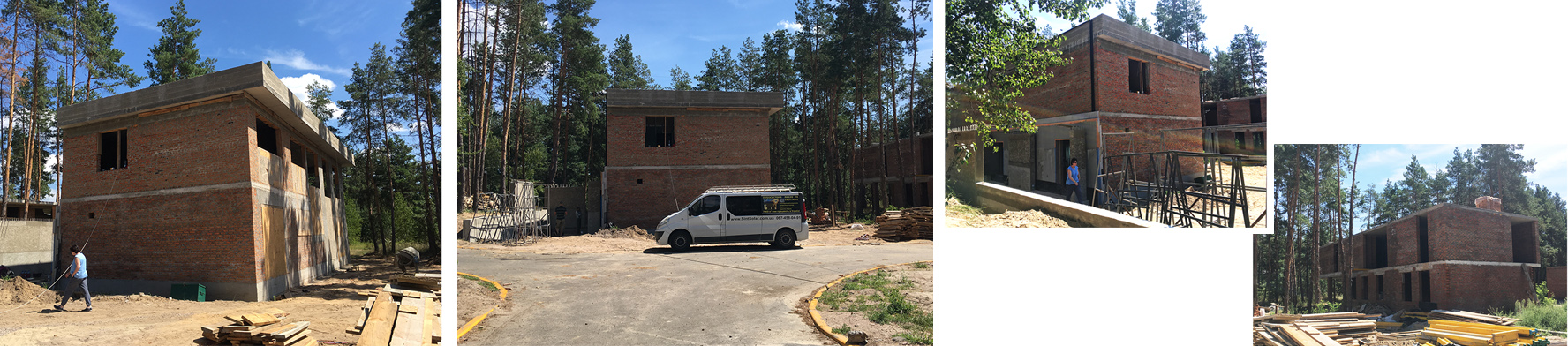

Der Bau der Betonpfeiler des ersten Obergeschosses und der Ziegelwände hat begonnen.

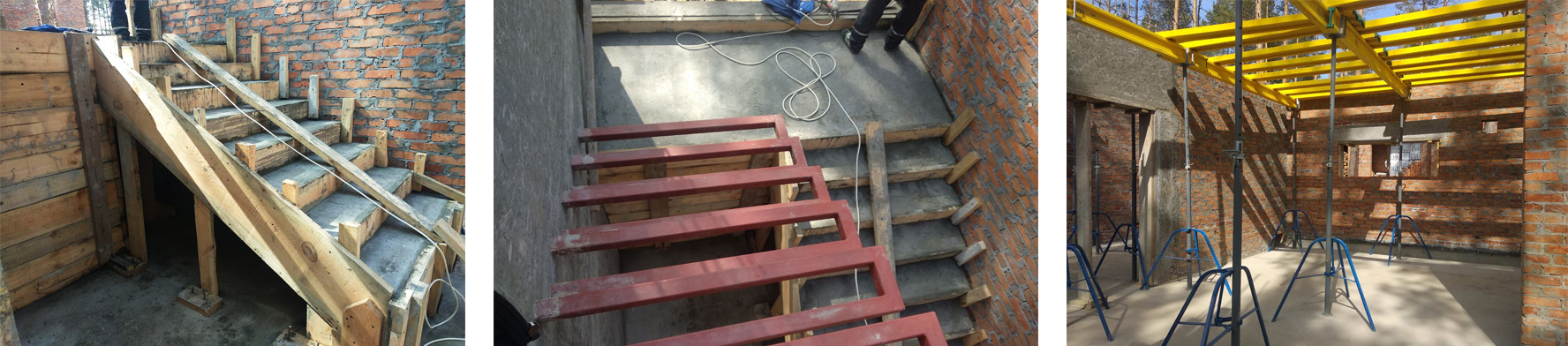

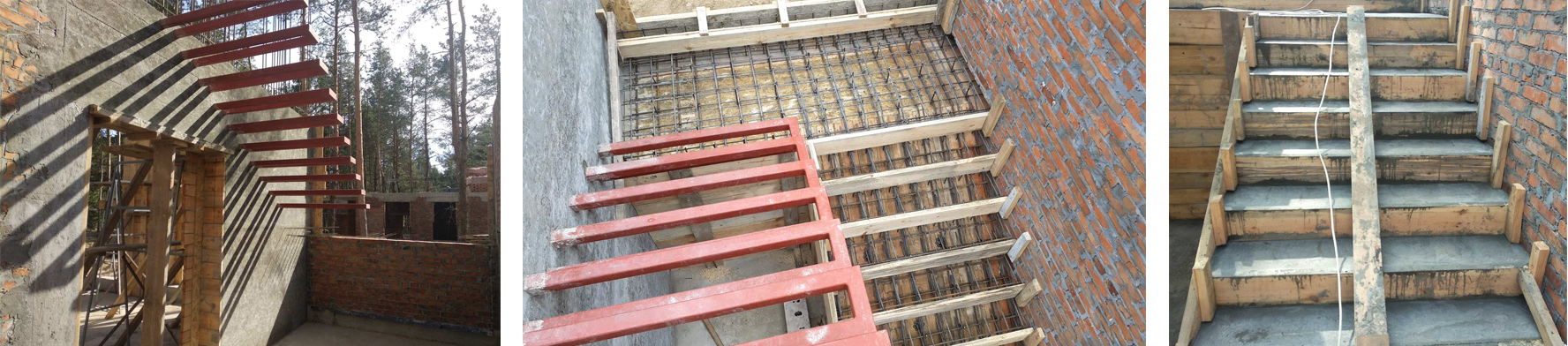

Das interne Treppenhaus des Gebäudes wurde verstärkt.
Die Schalung für das Gießen der Decke des ersten Obergeschosses wurde aufgestellt.
Die Decke des ersten Obergeschosses wurde gegossen und Die Außendämmung mit extrudiertem Polystyrolschaum wurde begonnen.

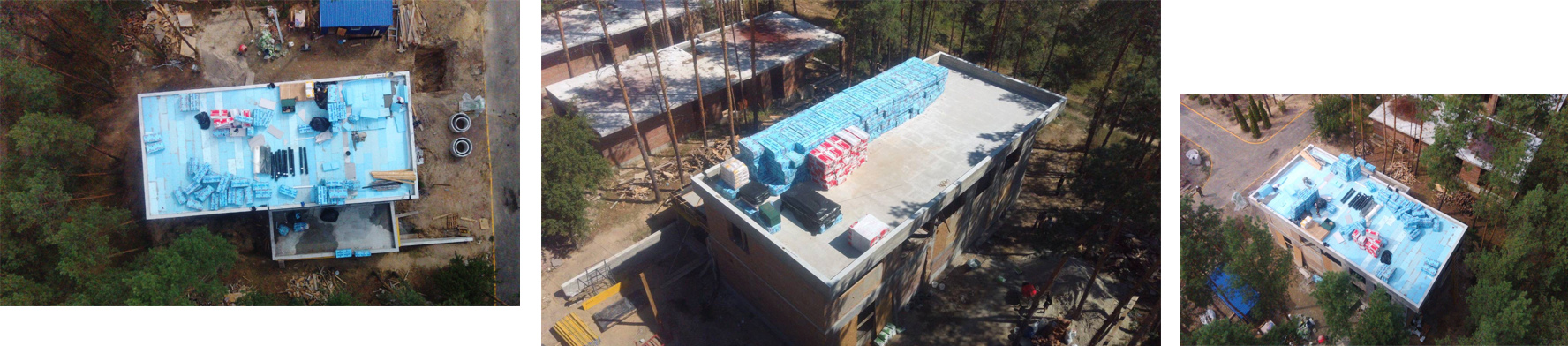

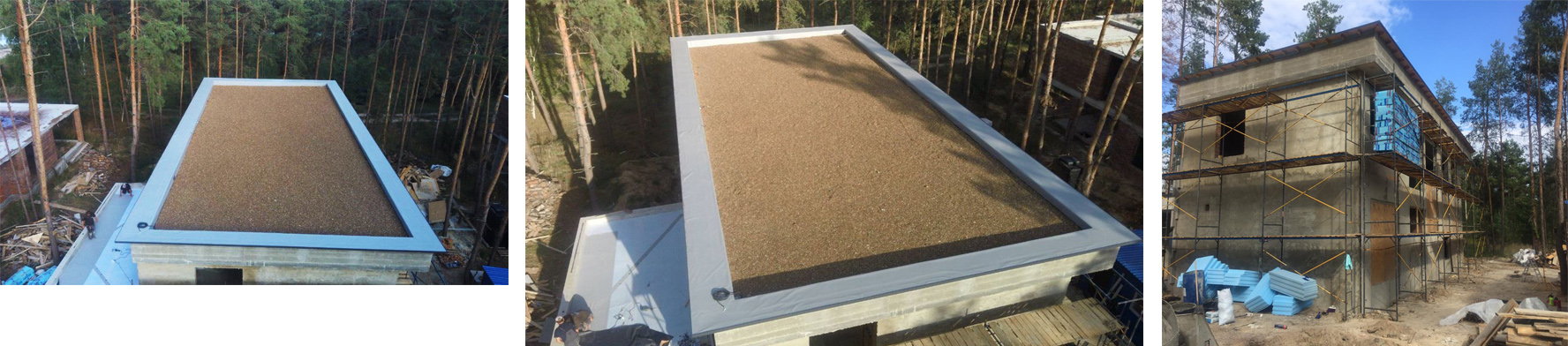

Dachdeckung
Dachdeckung: Membran, Schindeln

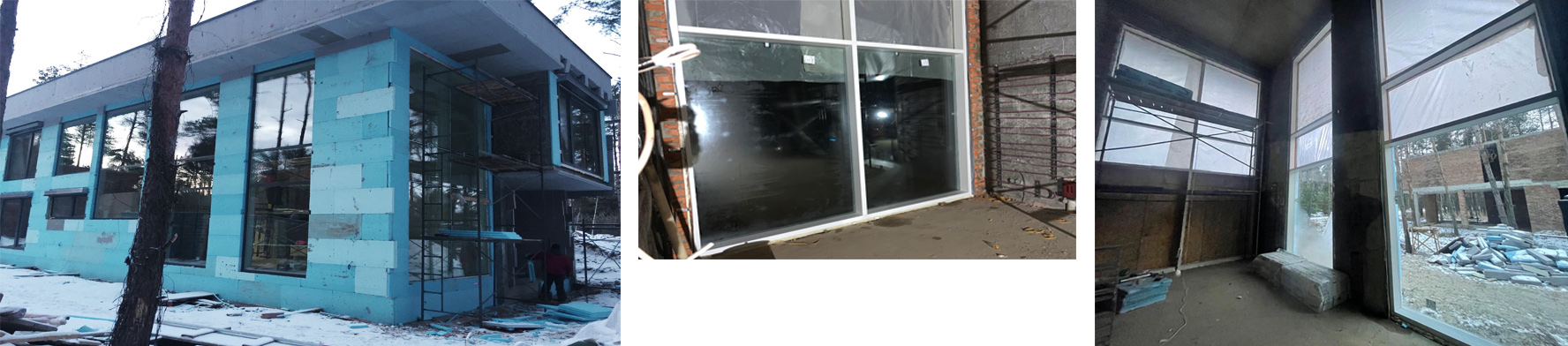

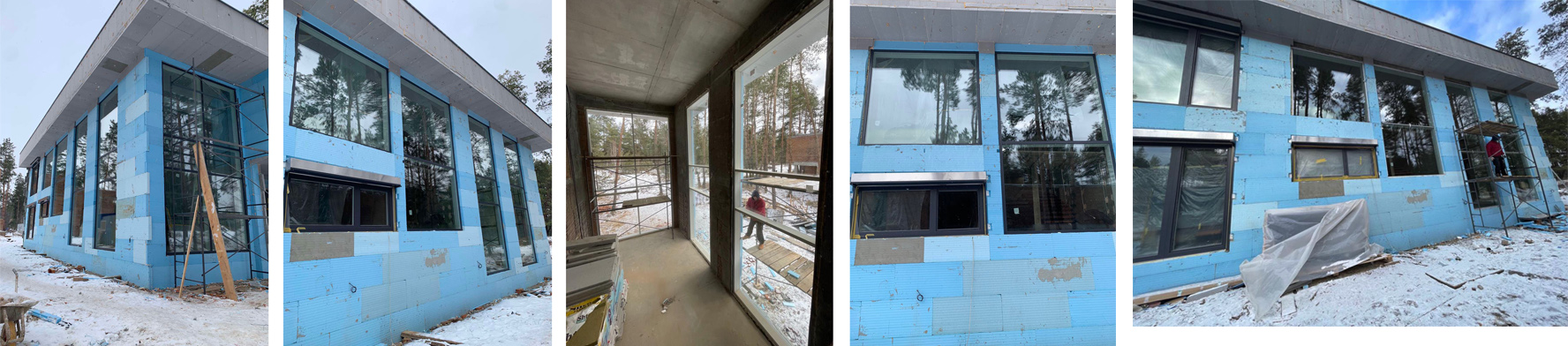

Fassadendämmung
Einbau von Fensterkonstruktionen
Gebäudefassaden

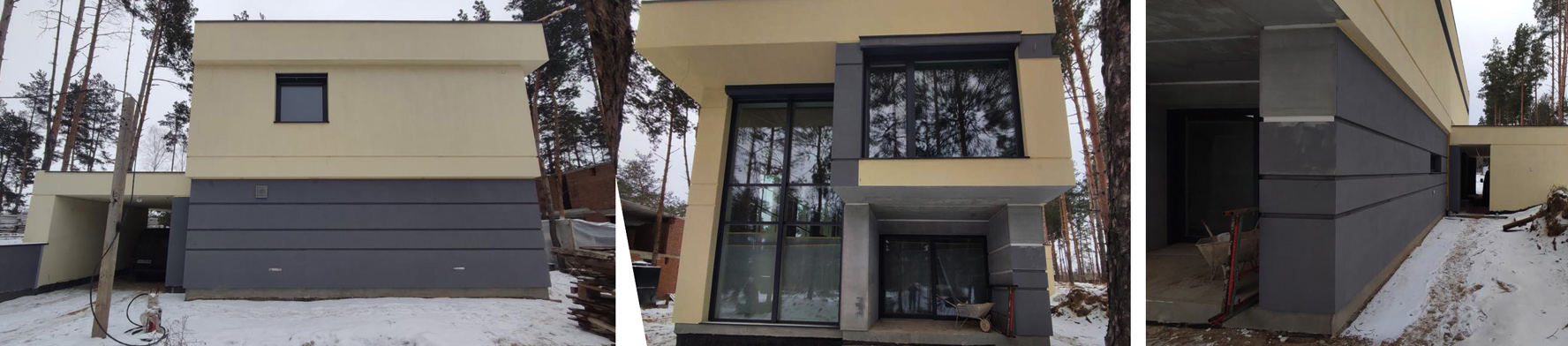

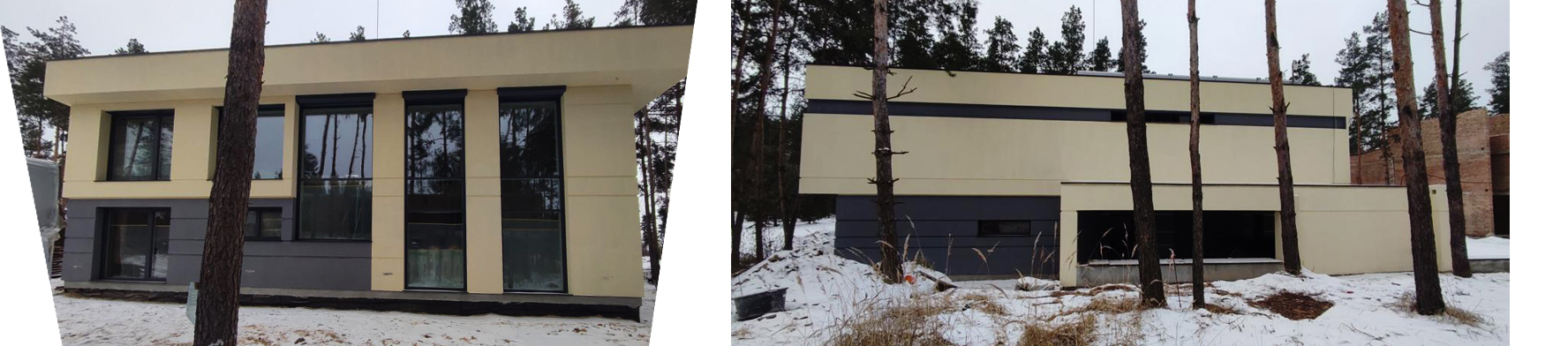

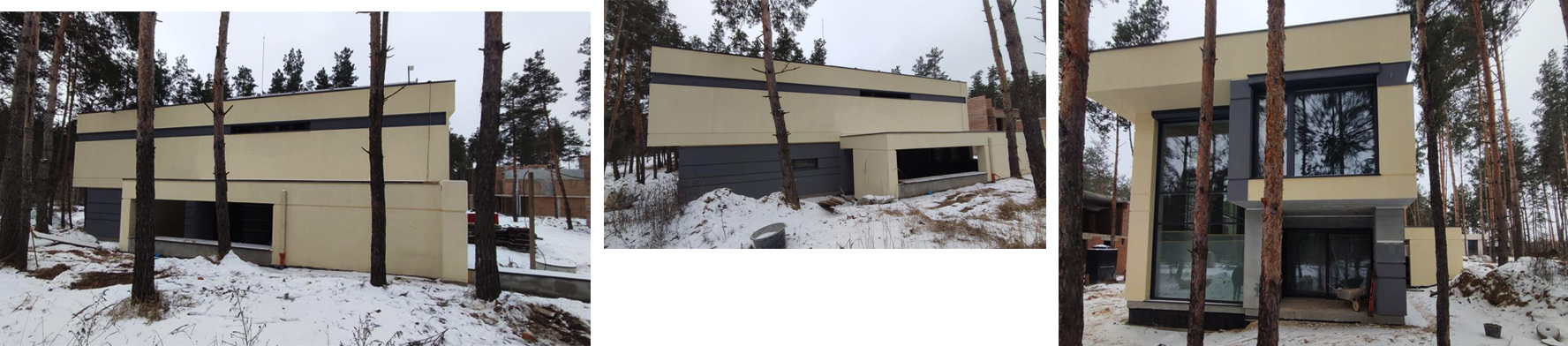

Fertige Gebäudefassaden
Fertige Gebäudefassaden
Fertige Gebäudefassaden

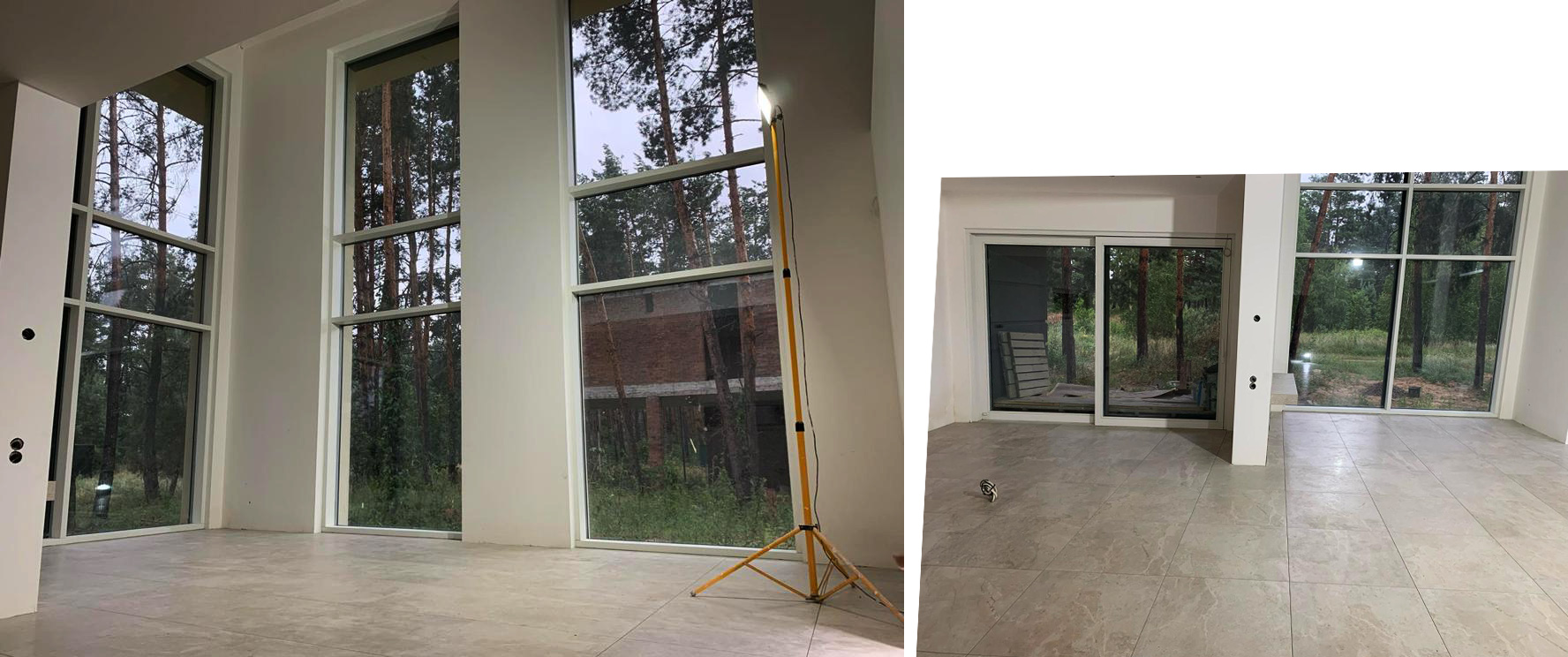

Fertigung des Gebäudeinneren

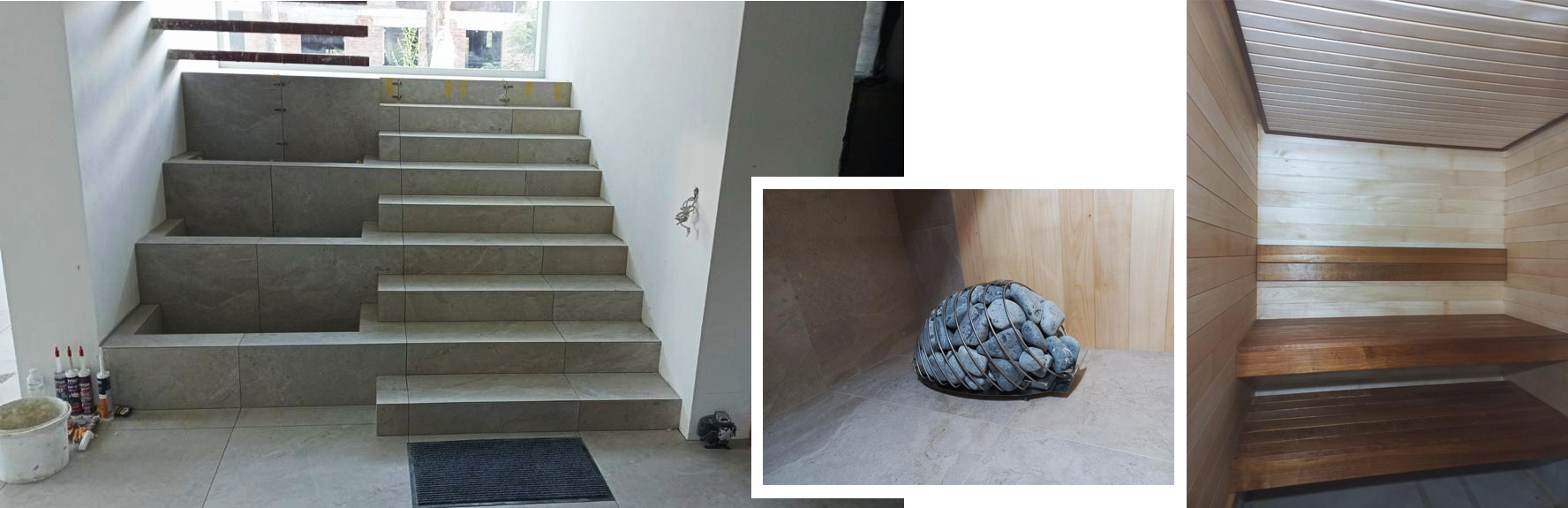

Treppenhaus
Sauna
