Переможець конкурсу «Найкращий об'єкт зеленого будівництва 2012 року»
ПРОЕКТ та БУДІВНИЦТВО ЕКОБУДИНКУ в с.Михайлівка, Канівського району, Черкаської області
Проектування 2008-2009рр. Будівництво 2009-2010рр.
КОНЦЕПЦІЯ
Дитячий будинок сімейного типу на 10 дітей.
Загальна площа: 228,9 м², житлова: 166,2 м².

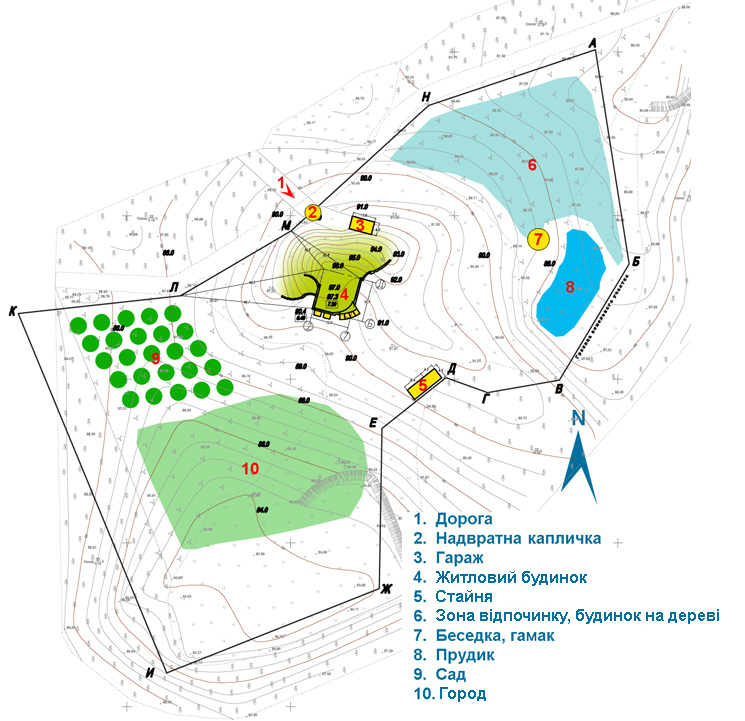

ГЕНПЛАН
«Зариваємо» будинок у землю з «холодної» північної та північно-західної сторін. "Відкриваємо" будинок сонцю, теплу та світлу з південної та південно-східної сторін.
3Д-ІДЕЯ будівлі
"Дитячий будинок сонця"

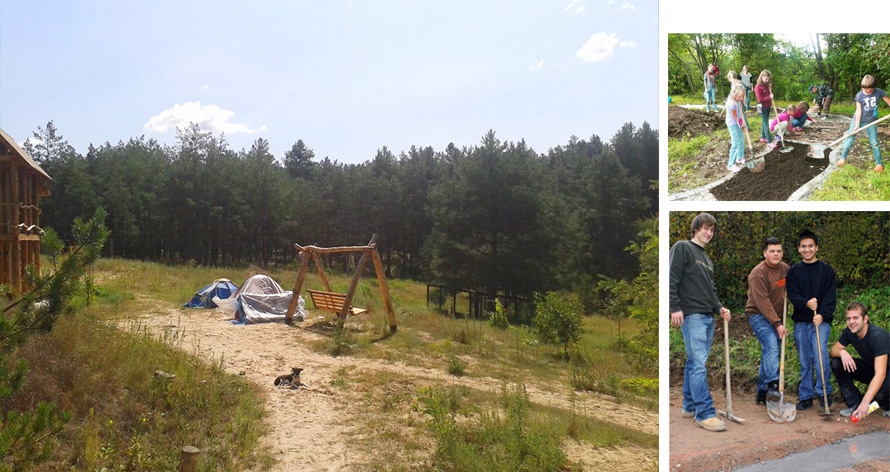

Земельна ділянка площею майже 2 гектари. У середині прекрасного лісу невелика галявина та крутому південному схилі - що може пасувати ще краще для розташування екологічно чистого, здорового ігрового простору для дітей, які знову набули своєї родини!
ФАСАДИ
Будинок відкритий з південного боку, а з півночі він знаходиться в пагорбі. Його «холодна» північна сторона, як і дах, не мають ні вікон, ні дверей і засипаються землею, що забезпечує кращу теплоізоляцію всього будівельного об'єму.

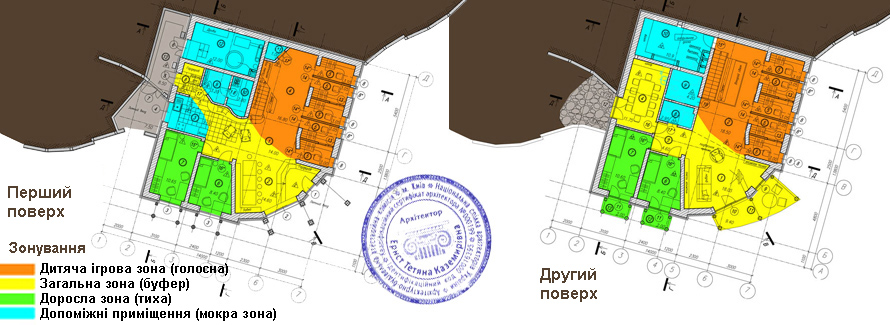

ПЛАНИ
Приміщення 1-го поверху:
Гардероб на вході
Сауна + з/в + душ
Кухня + їдальня
Вітальні з каміном
Дитяча багаторівнева ігрова
Дитячі каюти (5 шт.) та з/в
Кабінет-спальня (2 шт.)
Технічне приміщення
Кладова для продуктів
З північної сторони (заритої в товщу пагорба) розташовуються допоміжні приміщення: технічне приміщення, комори, пральна-прасувальна, сауна та з/в.
Приміщення 2-го поверху:
Постірочна + прасувальна + сушіння
Дитячі каюти (5 шт.) та з/в
Творча майстерня
Ігрова + Бібліотека
З/в (ванна)
Кабінет-спальня (2 шт.)
Балкони (3 шт.)
Південно-східна сторона - дитяча. Тут розташовано невеликі кімнати-каютки з хобітівськими віконцями, з місцем роботи та відпочинку для кожного з десяти дітей дитячого будинку сімейного типу. Кожна «каюта» з'єднана з дитячими ігровими (дворівневим) простором розсувними дверима. За бажання дитини двері залишаються відчиненими і вона, перебуваючи «у своєму особистому просторі», водночас живе, або принаймі спостерігає за «громадським життям» — у просторій загальної ігровії кімнати: зі сходами, гіркою, гойдалками, турниками та канатами. Цей справжній ігровий рай для дітей освітлено великими вікнами з півдня, а також другим світлом маленьких віконців хобітівських «кают». А якщо дитина хоче побути наодинці із самою собою — то завжди може сховатися в маленькому, але її власному, особистому просторі кімнатки-каюти.
На півдні розташована громадська зона будинку: простора їдальня з камінною залою на першому поверсі та бібліотека на другому.
Доросла зона знаходиться на південному заході. Це тиха, спокійна зона, яка відокремлена від дитячої «буфером» громадської зони. На заході розташовується другий чорний вхід на кухню.
Тераси прикривають засклену південну частину будівлі від літнього перегріву, на їхньому даху з поворотом під 60 градусів на чистий південь розташовано сонячні колектори для підігріву води.
Будинок розрахований на постійне проживання сім'ї з 2-х дорослих + 2 вчителі-гувернанта + 10 дітей різного віку.
Меблі в дитячих «каютах» та дворівневої ігрової
Житлова зона з каміном
ПРОЦЕС БУДІВНИЦТВА
НАША КОМАНДА
Котлован
Шар утеплювача (80 мм, спінене скло) під фундаментною подушкою всієї будівлі.
Закладка першої цегли (власноруч хазяйкою будинку!)
Перекриття першого поверху з дерев'яних балок
Залізобетонне перекриття з профнастилу
Майбутня бібліотека та дитяча ігрова
Обидва рівні дворівневої ігрової кімнати з'єднуні між собою по висоті: сходами, гіркою, мотузковою драбиною, шведською стінкою, канатами, кільцями та сіткою для лазіння
Кімната батьків з видом у сад. Плоска покрівля (в майбутньому «в озелененому пагорбі»)
Утеплення фасаду екструдованим пінополістиролом
Техприміщення: твердопаливний піролізний котел - зліва, тепловий бак-акумулятор (з контуром ГВП) на 1500 літрів в ізоляції - праворуч
«Тепла підлога» у с/в

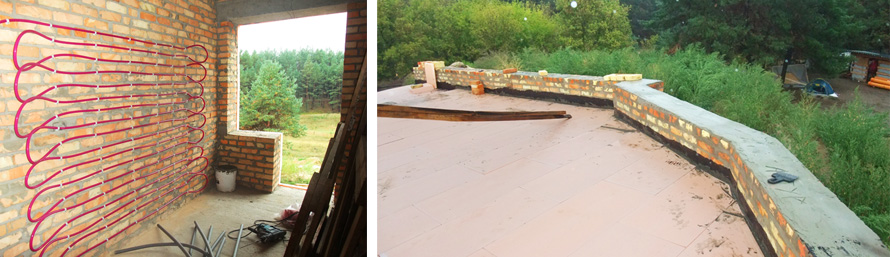

«Теплі стіни» у житлових приміщеннях
Випромінювальне опалення в житлових кімнатах будинку
Зведення терас з південного боку будівлі, гідроізоляція покрівлі та димоходу
Грунтовий теплообмінник вентиляційної системи, гідроізоляція даху та стін будівлі (під накриття землею)
Ми на тлі будинку :-)

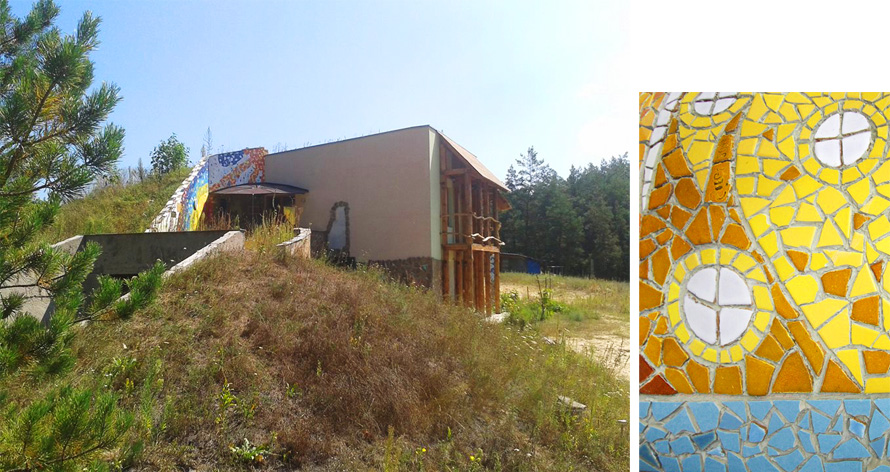

Будинок, що «виростає з матінки-землі»...
... і що ховається назад у неї :-)

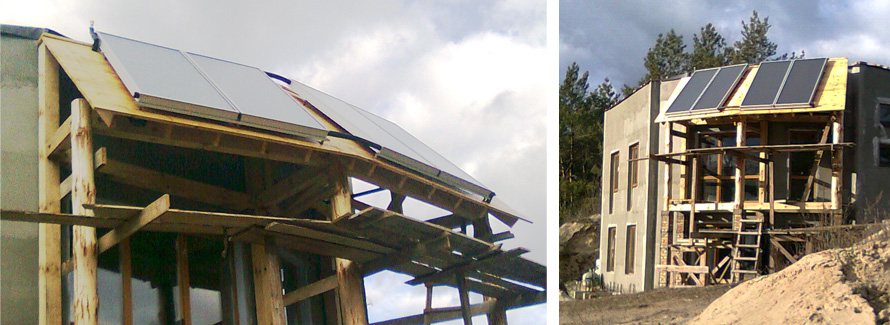

Сонячні колектори на терасах, що захищають скління південного фасаду від літнього перегріву

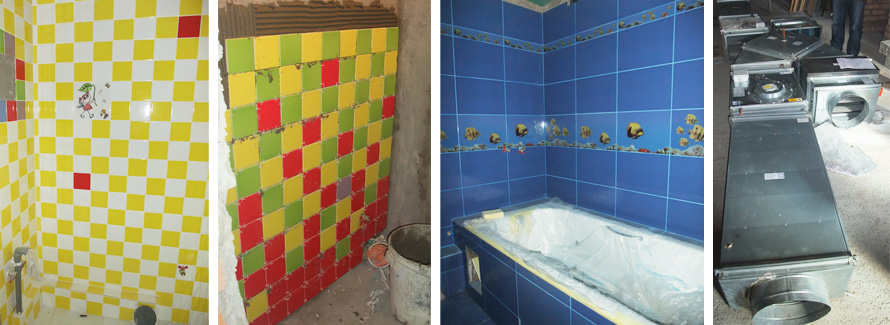

Оздоблення дитячого та дорослого з/в, припливно-витяжна установка з рекуператором

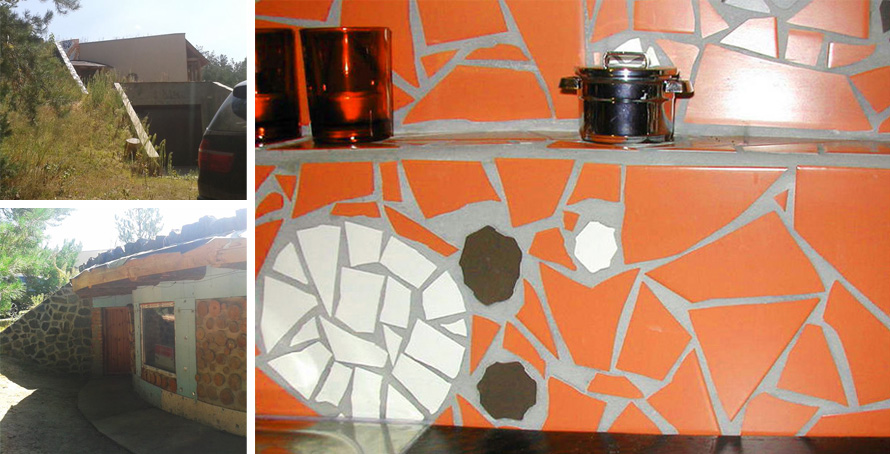

Оздоблення кухні, пекти
Гараж
Майстерня
Зовнішній вигляд готової будівлі з боку входу на ділянку із заходу

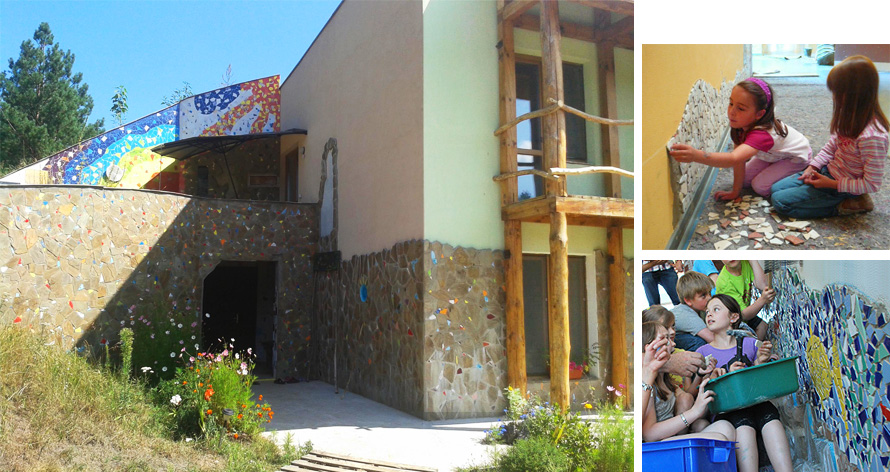

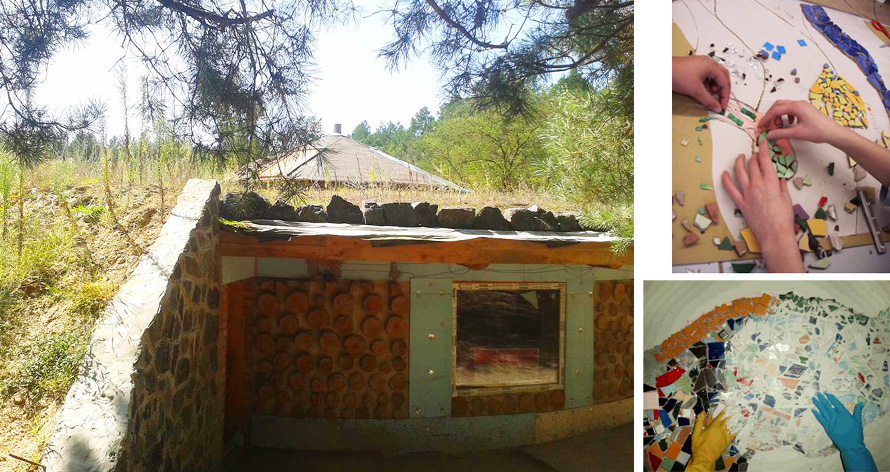

Діти брали участь у оздобленні свого улюбленого ДОМУ нарівні з дорослими, збагачуючи його своєю творчою енергією

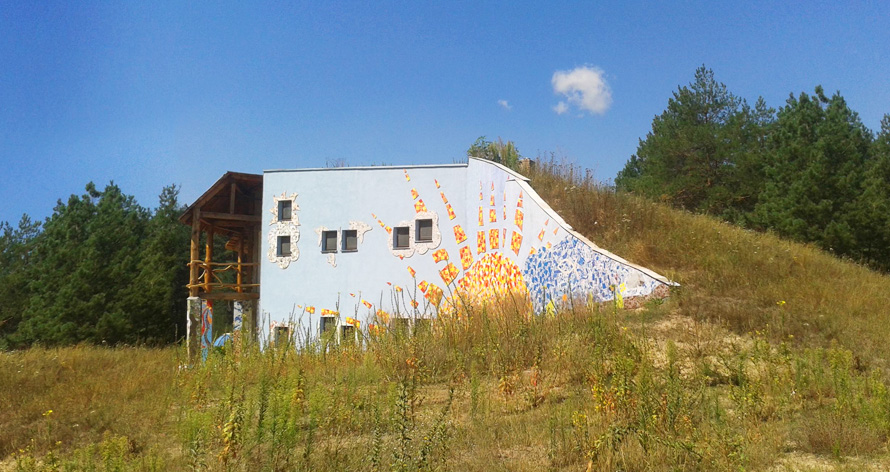

Зовнішній вигляд готової будівлі зі східного боку: "дитячі каюти"
Економічні вигоди енергопасивної та екологічно чистої будівлі
. . .
