Будинок з басейном, домашнім кінотеатром, гаражем та багаторівневою ігровою для дітей на мансарді.
Проектування 2010-2011рр. Будівництво 2012-2013рр.
Загальна площа: 412 м², житлова площа: 261 м².

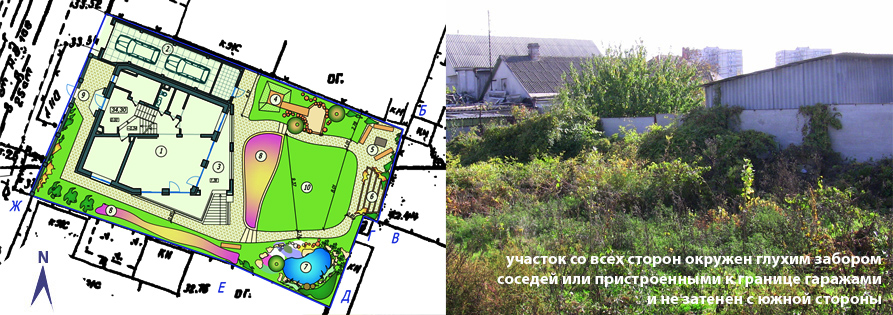

ГЕНПЛАН, ділянка
Ділянка під будівництво має 5,5 соток і знаходиться прямо в місті Одеса. Вона має легенький ухил в бік південного сходу, оточена глухим парканом сусідів і не затінена з південного боку. Тому будинок посунуто ближче до вулиці (північно-західна сторона), а з півночі його "захищає" буфер гаража та підсобних приміщень. Таким чином південно-східна сторона ділянки (садок та двір) повністю захищена, і є так би мовити: "інтимною".

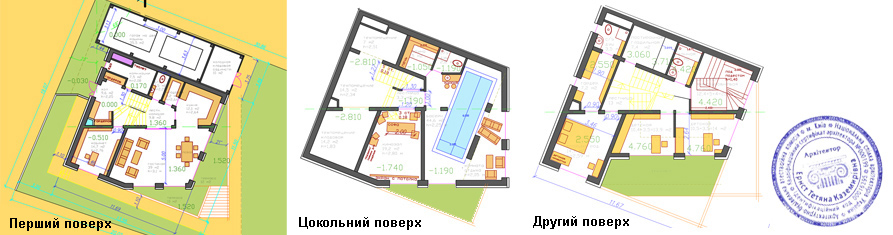

ПЛАНИ
Будинок розташовано на невеликій міській ділянці і тому він максимально компактний. У плані житловий будинок наближений до квадрата зі стороною 11,5м. З півночі до нього прибудований "холодний" гараж та комора садових інструментів.
Будинок розгорнутий по сторонах невеличкої ділянки, а його дах (із сонячними колекторами) таі внутрішнє планування, а також зріз фасаду - повернуті до південої сторони світу - щоб відкрити своє "єство" південному теплу та світлу.

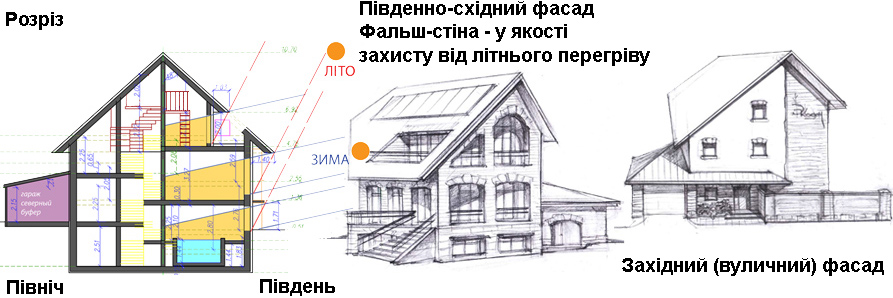

КОНЦЕПЦІЯ, РОЗРІЗ
Цокольний поверх має техприміщення, басейн та домашній кінотеатр.
На першому поверсі розміщено простору вітальню з їдальнею та кухнею, кабінет та кімнату кішки.
Другий поверх - житловий, тут розташовано спальню батьків, дитячі кімнати, багаторівневу дитячу ігрову кімнату, а також санвузол та пральню-прасувальну.

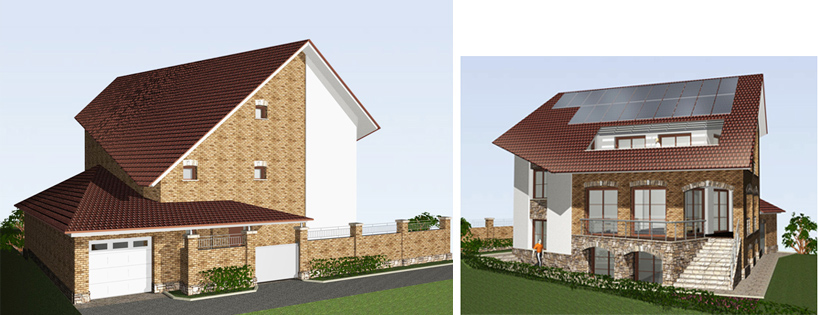

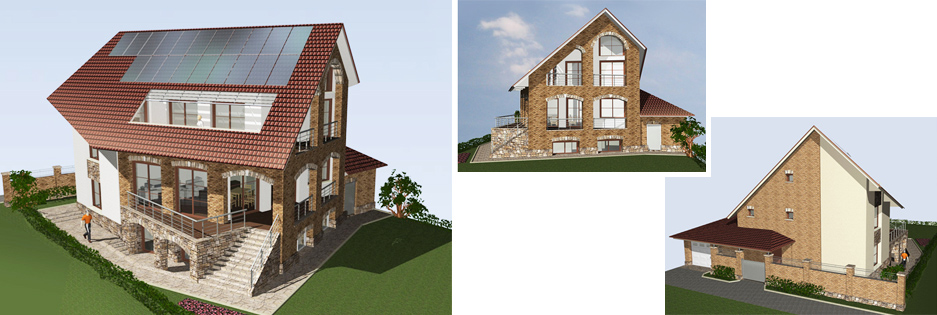

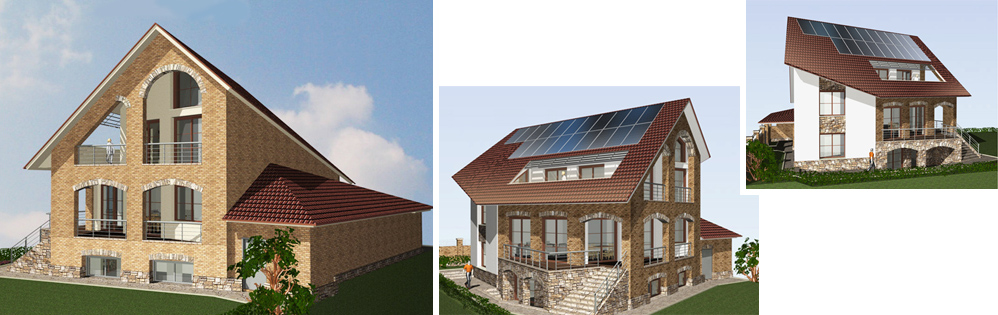

ФАСАДИ
Пральна кімната спроектована таким чином, що з обох ванних кімнат (батьківської та дитячої) через вікна брудна білизна потрапляла б прямо в білизняні кошики, які стоять у пральній. Таким чином, значно економиться час на збирання брудного одягу по всьому будинку.
ПОКРОКОВИЙ ОПИС ПРОЦЕСУ БУДІВНИЦТВА:
Спершу були зведені підпірні стіни по межі ділянки, щоб запобігти осіданню та зсуву сусідніх будинків у котлован. Водночас, ці підпірні стіни стали фундаментом для паркану з одного боку та гаражу – з іншого.
Тільки після зведення підпірних стін стало можливим викопування котловану під власне житловий будинок.
Далі слід досить докладний опис процесу будівництва:
Котлован копався ескаватором. Останні 30 см (запобігання порушенню міцності та гомогенності несучого ґрунтового шару) акуратно підбиралися лопатами вручну.

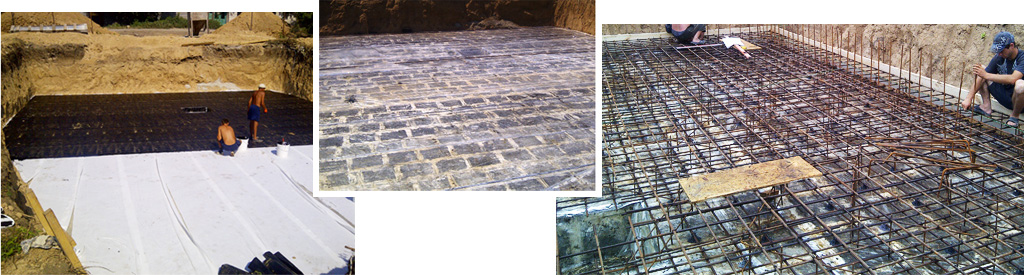

На бетонну підготовку, як роздільний шар, укладається геотекстиль і шар руберойду, на якій, у свою чергу, клеїться теплоізоляція: вспінене скло "ПІНОСКЛО".
За шаром теплоізоляції монтується фундаментна плита.
Плюс технології будівництва пасивного будинку полягає в тому, що вся несуча конструкція будинку завжди залишається у "теплій" зоні (за тепловим бар'єром із досить широкого шару утеплювача).
Завдяки цьому немає необхідності, як це прийнято у вітчизняному будівництві, "вистоювати" фундамент цілу зиму (для того, щоб він пройшов кілька циклів замерзання-розморожування та остаточно устоявся, й осів).
На "теплий" фундамент пасивного будинку можна починати зводити стіни безпосередньо після схоплювання бетону (тобто вже через 4-5 днів після його заливання!).

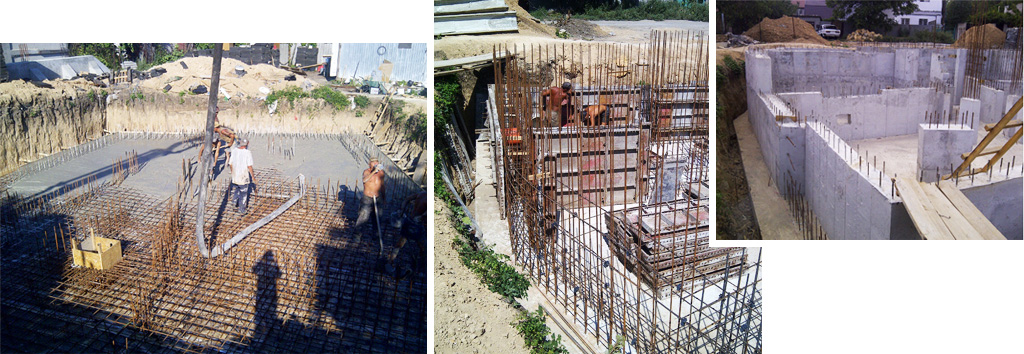

Далі на фото: Влаштування арматурного каркасу стін підвалу.
Заливка бетоном стін підвалу.
Влаштування залізобетонного перекриття та утеплення стін підвалу вспіненим склом.

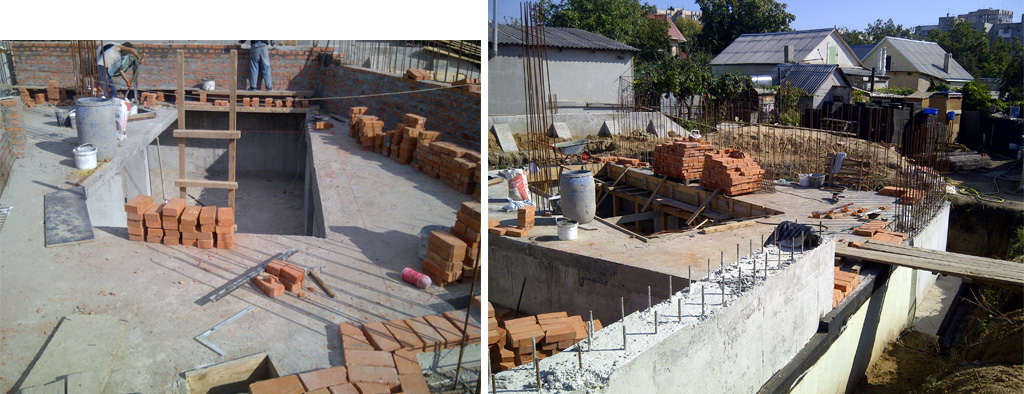

Укладка цегляних стін першого поверху.
Влаштування басейну.
