Невеликий одноповерховий житловий будинок (загальною площею 112м²) розрахований на комфортне проживання сім'ї із трьох-чотирьох осіб (батьки + діти). У будинку також можливе розміщення невеликої кімнати для бабусі/гостя або кабінету.
Будівництво у с.Княжичі під Києвом: 2016-2017рр.
КОНЦЕПЦІЯ, РОЗРІЗ, ЗОНУВАННЯ

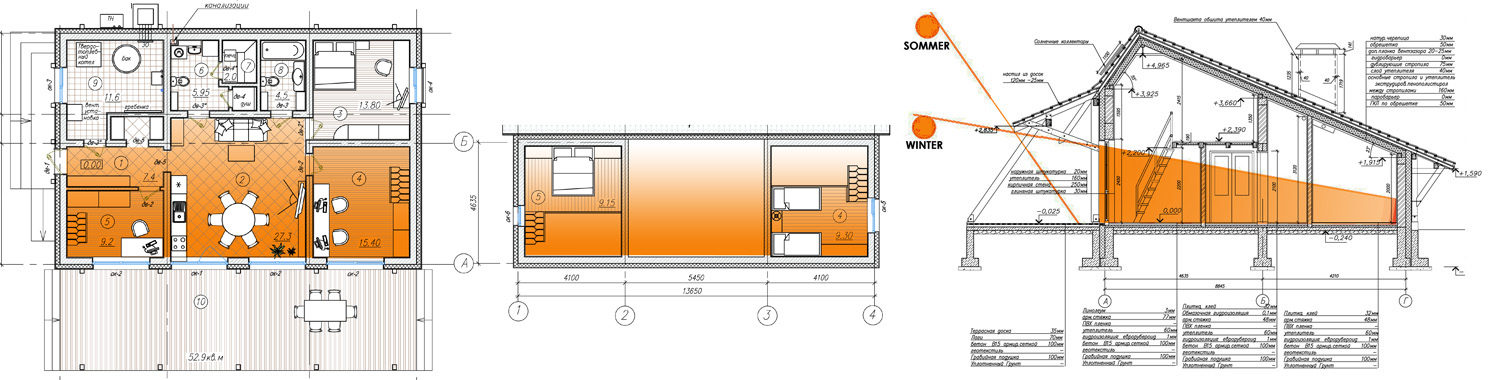

РОЗРІЗ і ПЛАН БУДИНКУ
ВХІД із ЗАХІД
Усі житлові кімнати будинку орієнтуються на південну сторону. Через величезне південне оскління вони отримують велику кількість тепла та світла від низького зимового сонця, та захищені "пасивно" від літнього перегріву завдяки відповіднии архітектурнии елементам. Тільки Спальня батьків, у якій здебільшого люди перебувають уночі, зорієнтована на схід.
З півночі "буферні" зони допоміжних приміщень (з/в, комори, технічна та котельна) захищають будинок від холодних північних вітрів. Ця сторона - повністю глуха. Таким чином, при величезній кількості скління в будинку все-таки повністю виключаються тепловтрати через північне скління. А скління південної сторони дає взимку набагато більше теплоприток у будинок, ніж втрачає тепла з дому.
ПРИМІЩЕННЯ ДОМУ:
1. Передпокій + Гардероб. 2. Вітальня-їдальня з кухонною нішою. 3. Спальня батьків. 4. Багаторівнева дитяча: 1 рівень (для занять та рухомої гри), 2 рівень (для тихої спокійної гри, а також для відпочинку) – спальний рівень. 6. З/в з душем/прання. 7. Сауна. 8. З/в із ванною. 9. Техприміщення з баком-акумулятором, вентустановкою та котлом /тепловим насосом/. 10. Простора тераса.
Крім енерговигідності, таке планування також дозволяє жити в будинку у більшому єднанні з природою - це відбувається завдяки прямому зв'язку з навколишнім світом через майже суцільне скління південної стіни. У будинку, незважаючи на його невеликі розміри, - просторо і комфортно - цьому допомагає відчуття нескінченності простору, зоровий зв'язок з навколишнім середовищем здійснюється через величезні вікна.
І, звісно ж, інсоляція! Велика кількість природного сонячного проміння легко потрапляє у приміщення, дає повніше відчуття життя, економить енергію на додатковому освітленні і є здоровішим для очей, ніж штучне.
Нахил даху південної сторони є оптимальним для розміщення на ньому 3-4 сонячних колекторів для постійного (безкоштовного!) підігріву гарячої води для потреб мешканців будинку.
ФАСАДИ в 3D
В якості прикладу тут представлено один із варіантів візуалізації такого типового пасивного екобудинку в стилі альпійського шале з елементами кантрі.
ПРОЦЕС БУДІВНИЦТВА

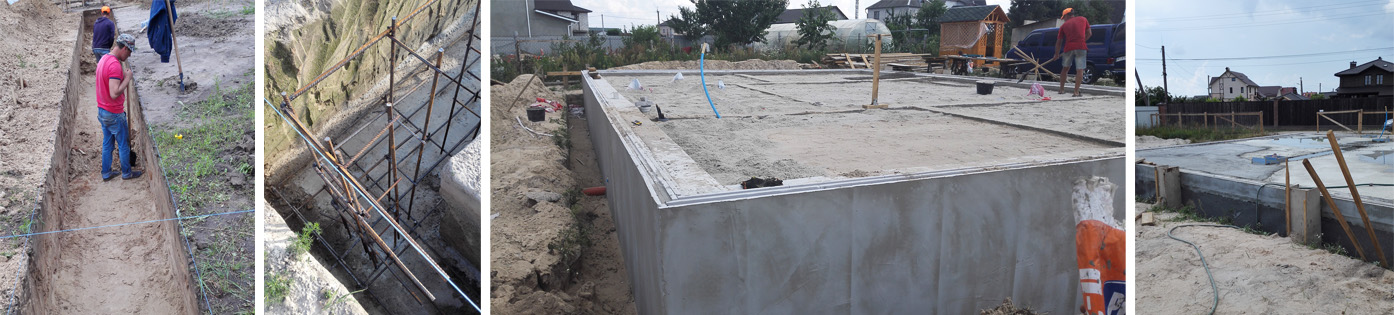

Траншеї під стрічковий фундамент.
Ув'язування арматури.
Влаштування монолітного фундаменту.
Зовнішнє утеплення фундаменту екструдованим пінополістиролом у два шари.

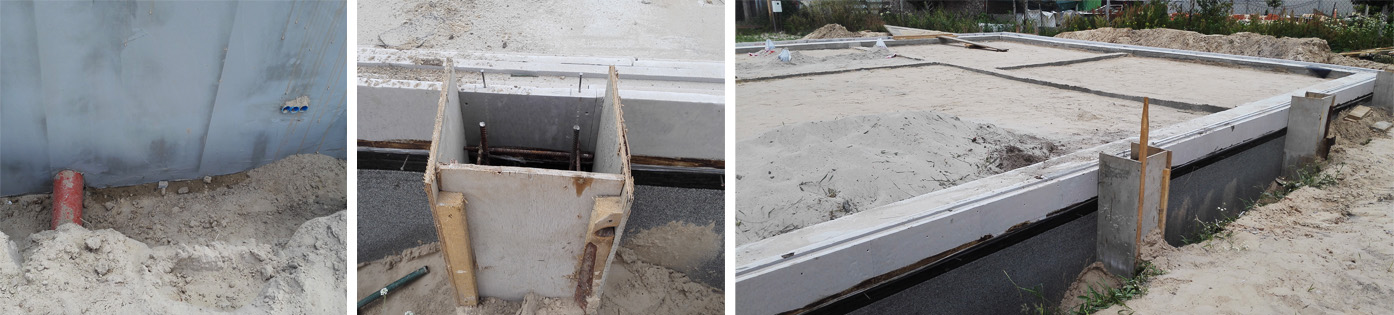

Випуск комунікацій.
Влаштування монолітних фундаментних стовпчиків (за тепловим бар'єром) під дерев'яні опори.

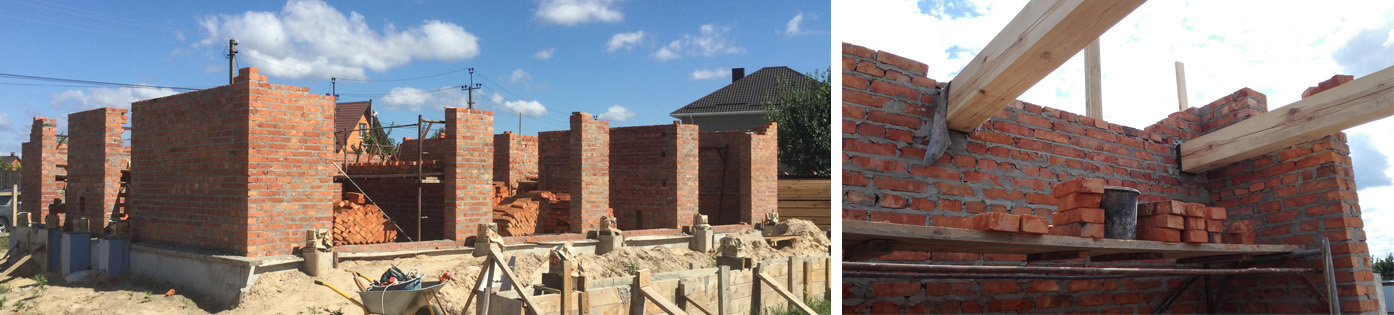

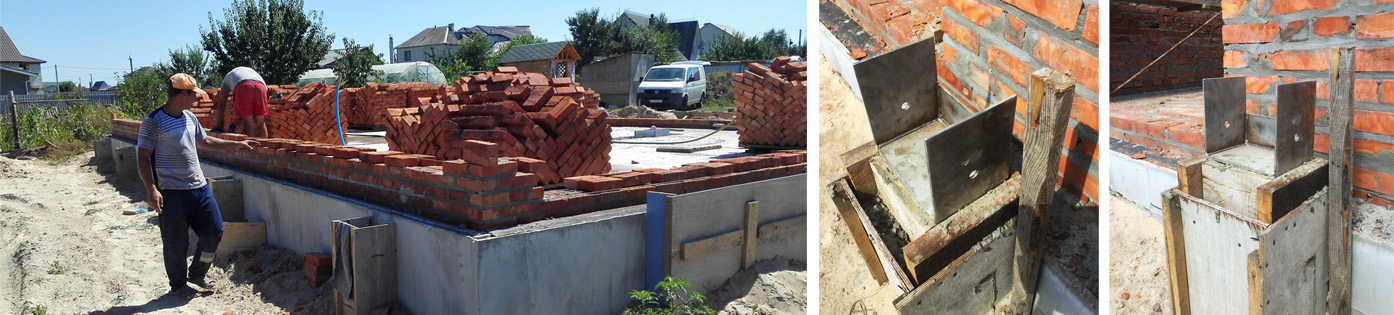

Влаштування цегляних стін.
Монтаж склянок з нержавіючої сталі для подальшого кріплення дерев'яних опор тераси з півдня та звису покрівлі з півночі.

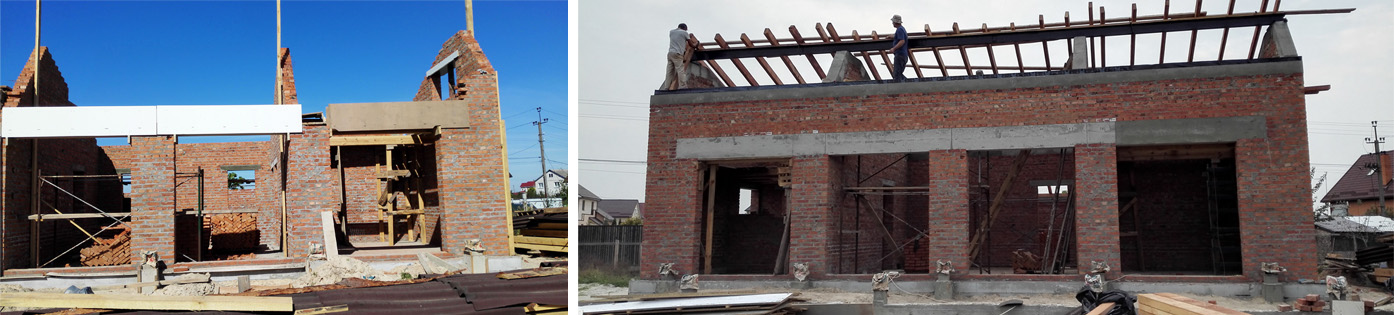

Влаштування цегляних стін.
Монтаж дерев'яних балок другого рівня дитячої кімнати.
Монтаж монолітного поясу та кроквяної системи.

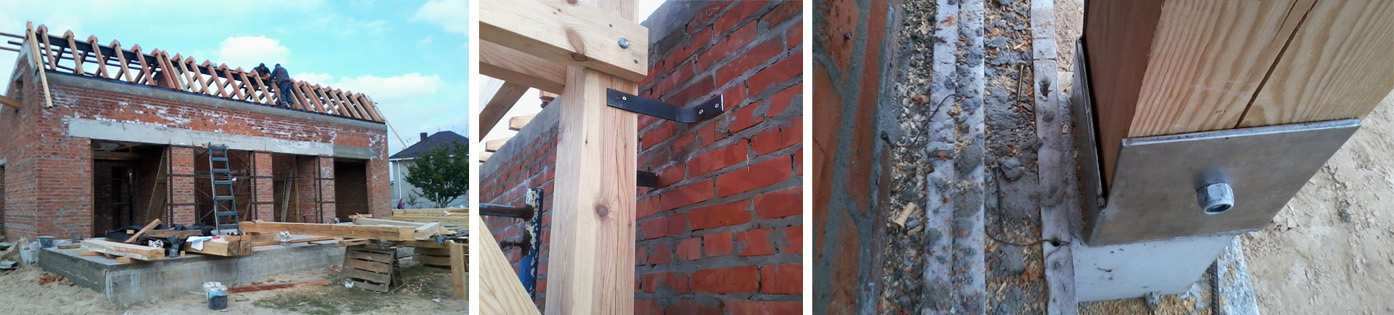

Влаштування кроквяної системи (всередині теплового бар'єру).

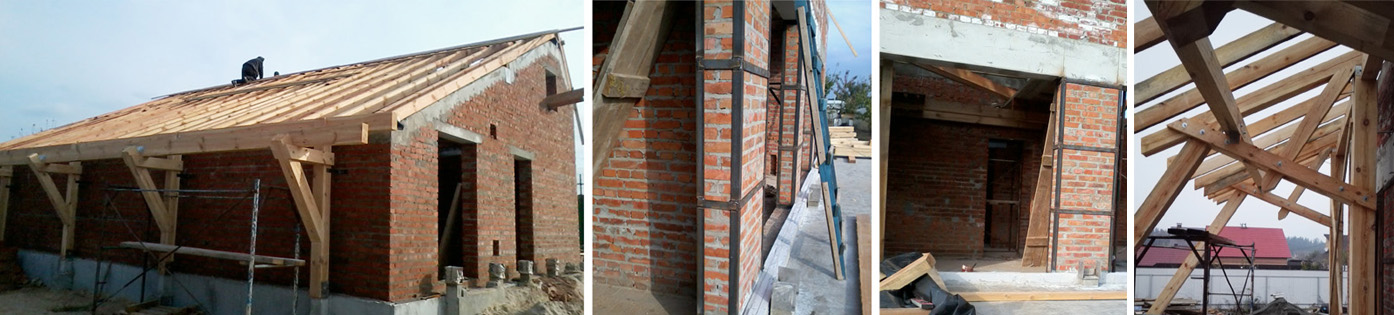

Монтаж дерев'яних опор (зовні теплового бар'єру: між стіною та опорами ми бачимо простір для заповнення його утеплювачем (20 см).

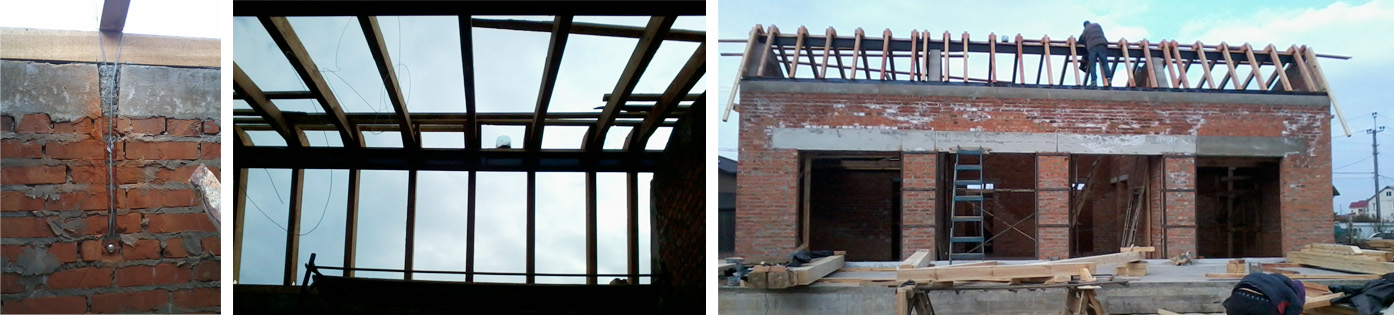

Вузол кріплення мауерлата на цегляній стіні.
Влаштування системи крокв.
Влаштування зовнішнього звісу покрівлі з північного боку (на дерев'яних стовпах, розташованих зовні теплового бар'єру: між стіною та опорами ми бачимо простір для заповнення його утеплювачем (20 см).
Влаштування зовнішньої звісу покрівлі з південного боку (над терасою).

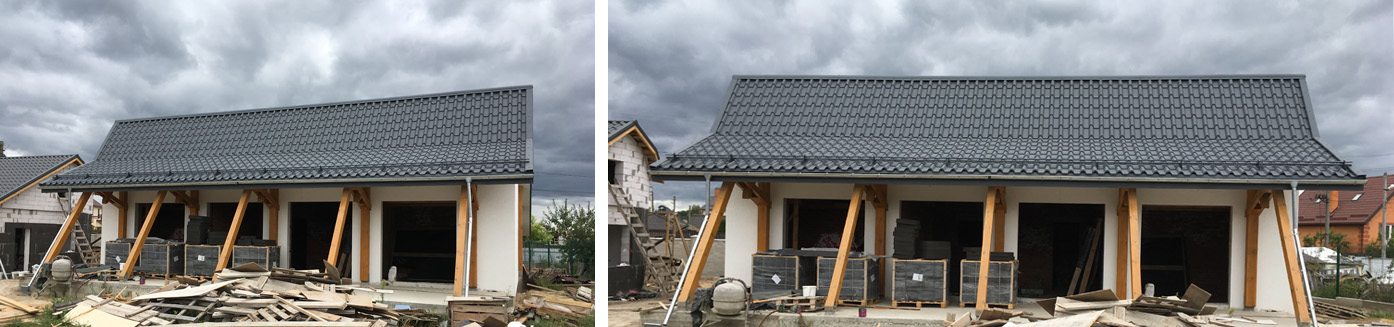

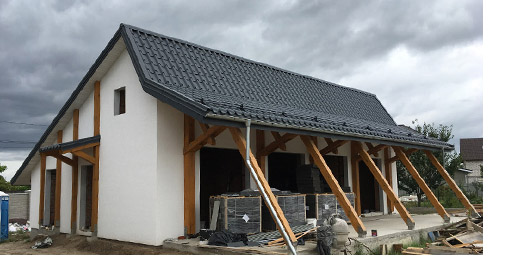

Укриття покрівлі металопластиковою черепицею.

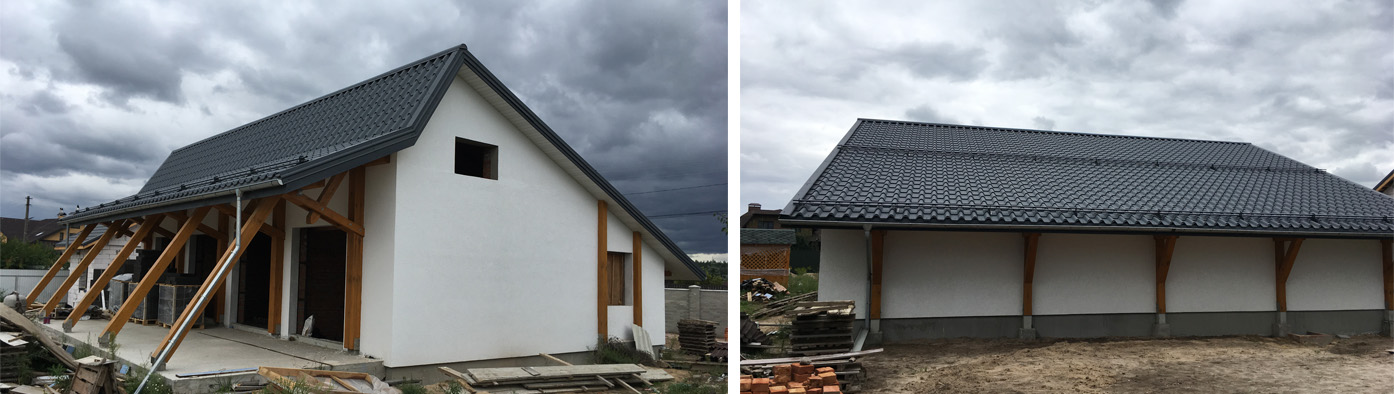

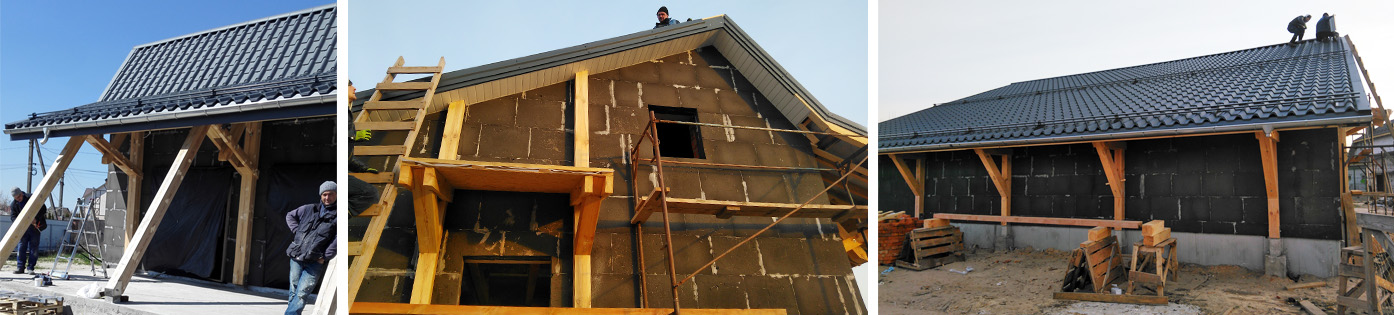

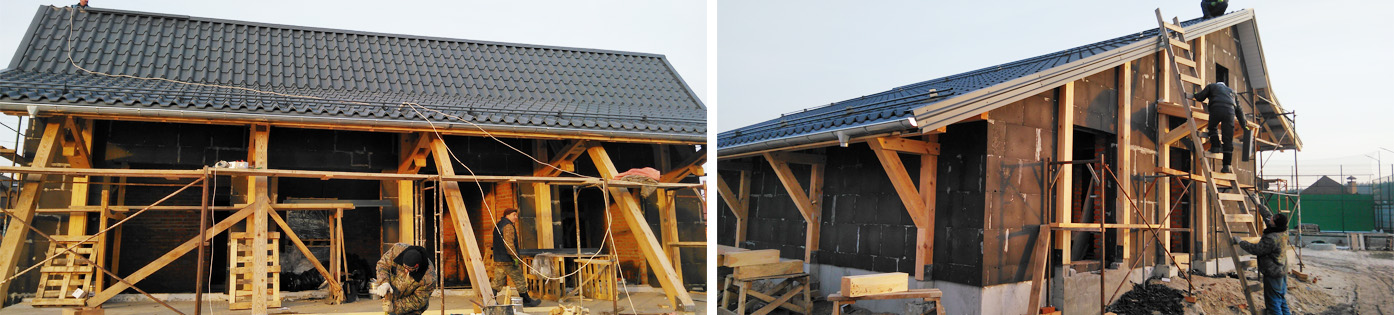

Утеплення стін будівлі "вічним" утеплювачем - спінене скло (20 см).
Підшивка звісів покрівлі.

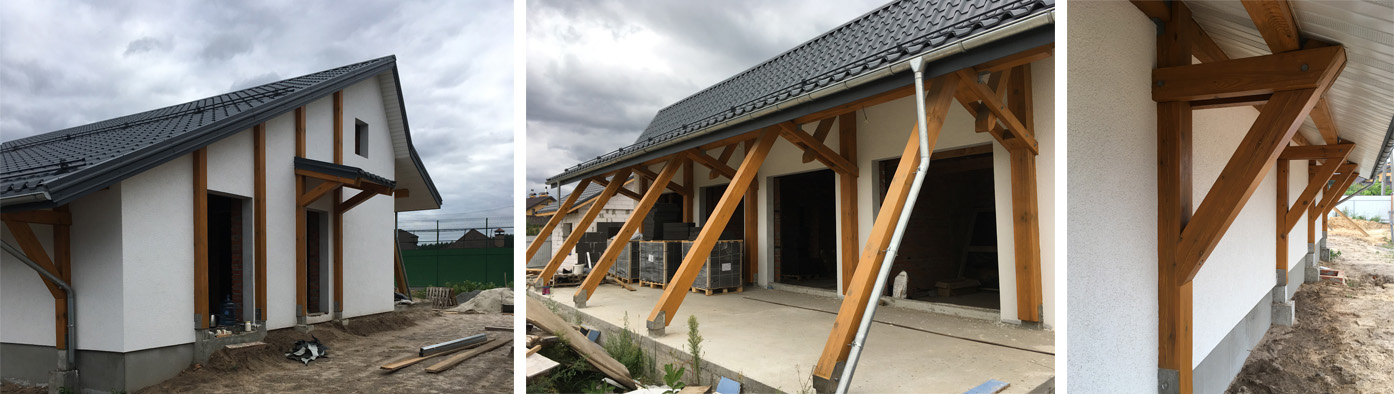

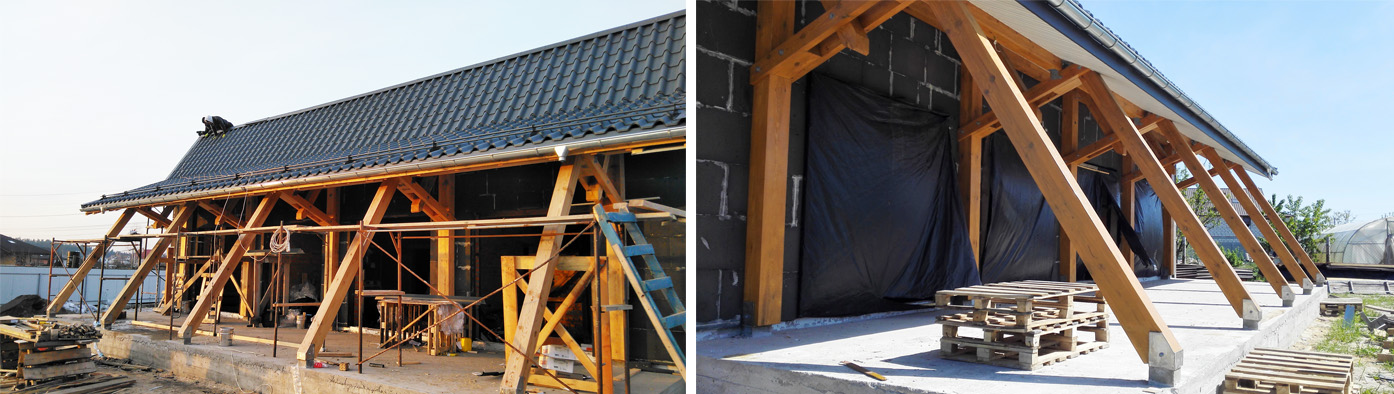

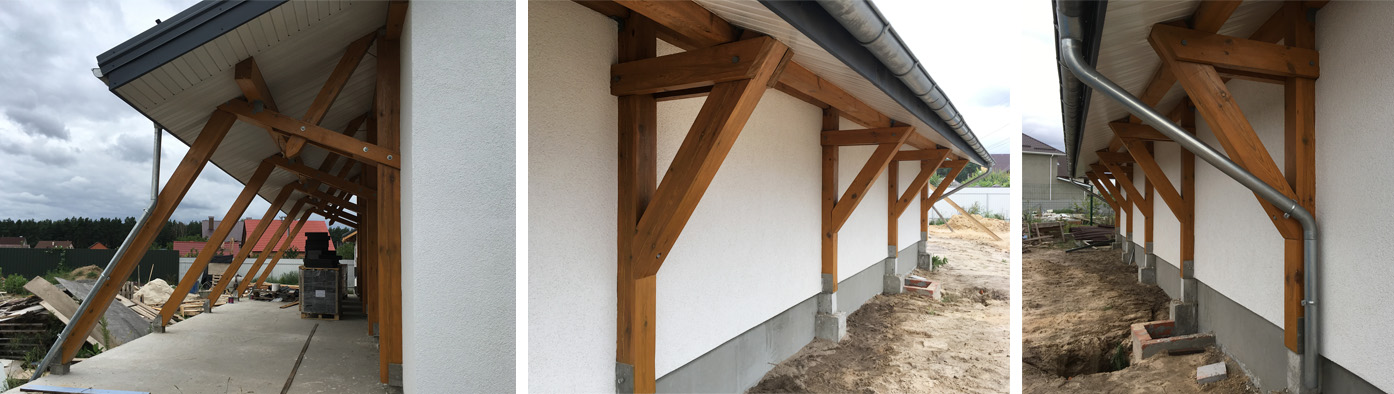

Влаштування звісу покрівлі над терасою з південного боку (на дерев'яних стобах, розташованих зовні теплового бар'єру - за шаром утеплювача (20 см спіненого скла).

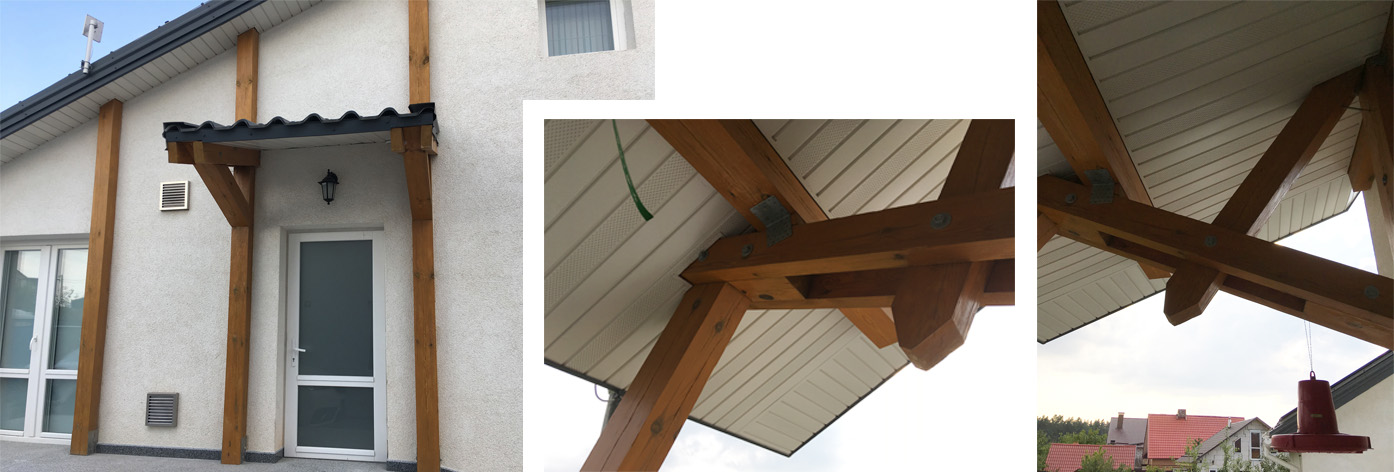

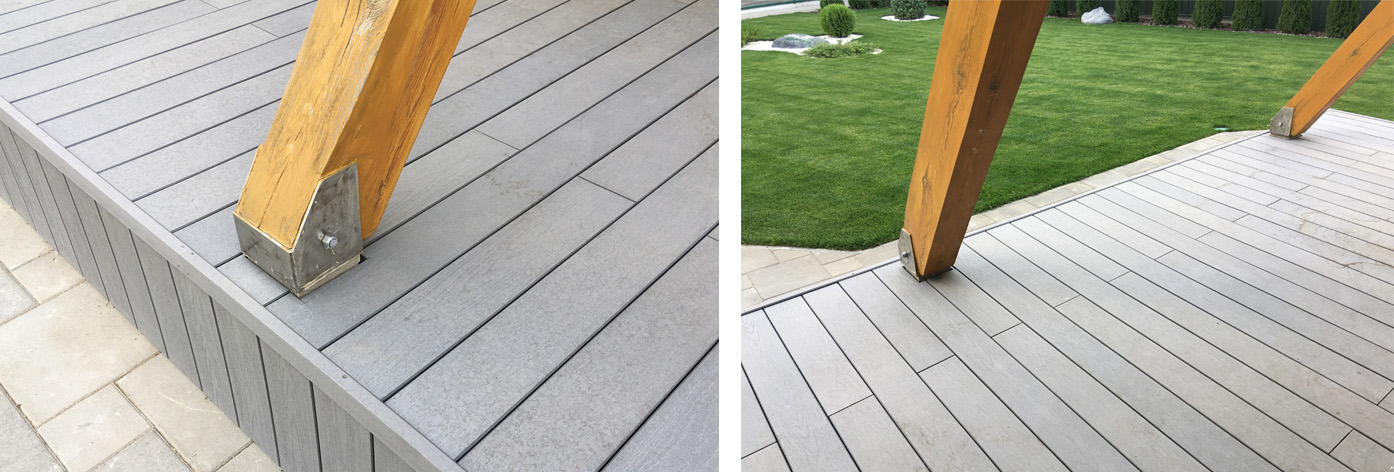

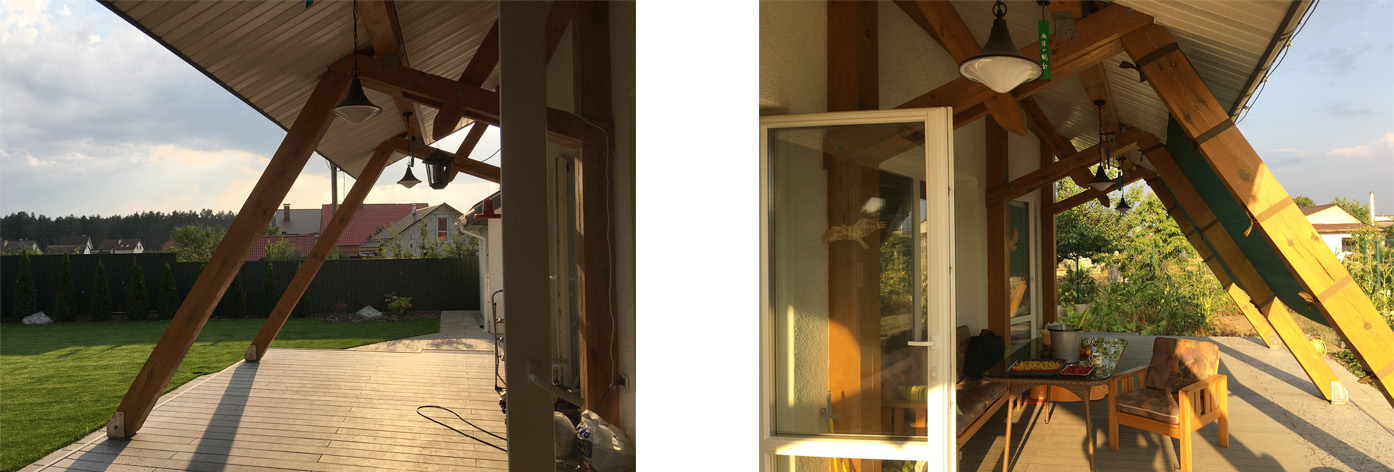

Деталі елементів кріплення терасси

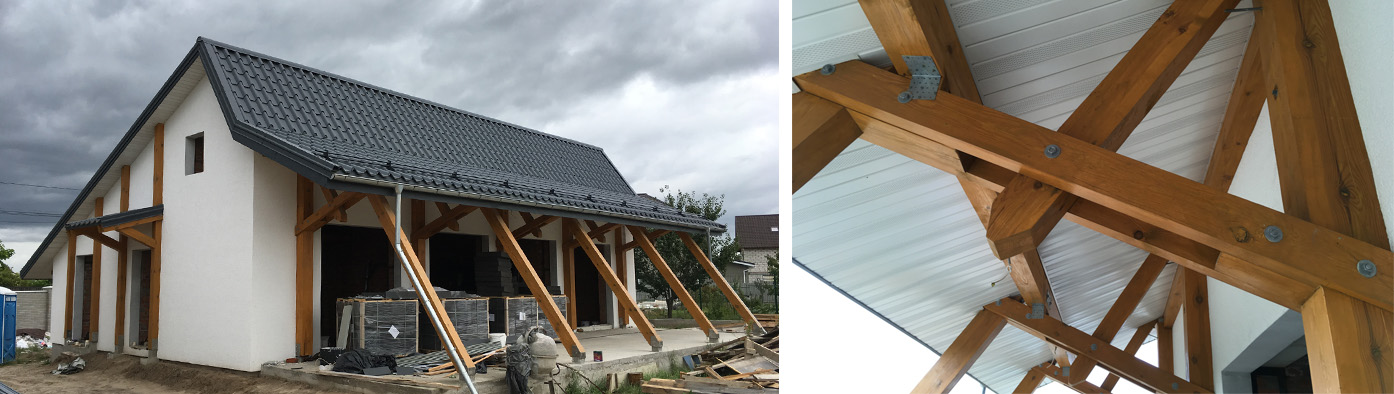

Конструкція терасси та зовнішніх навісів

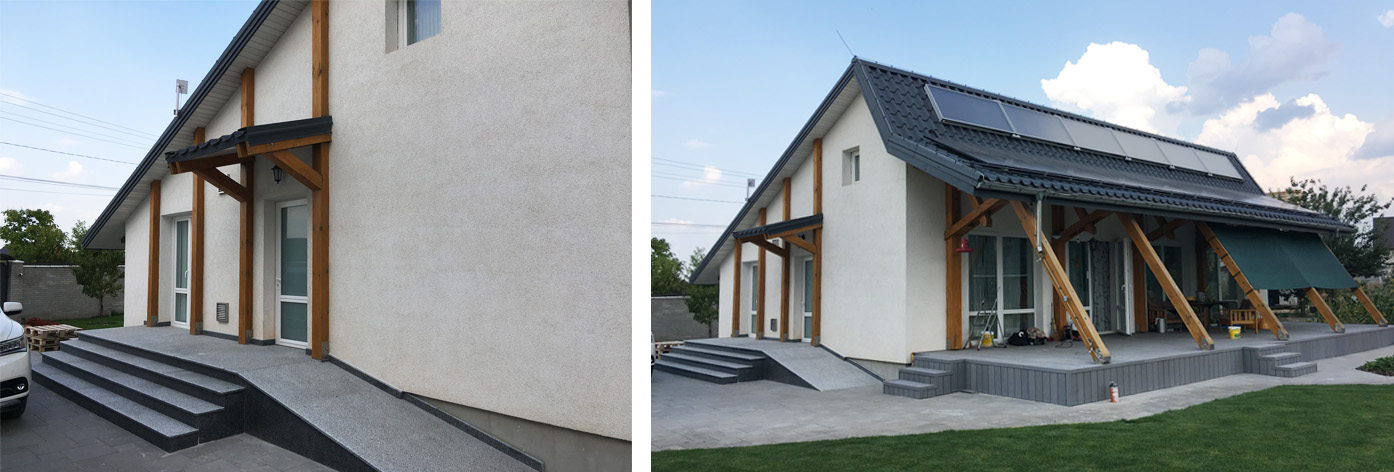

Зовнішній вигляд будівлі сьогодні

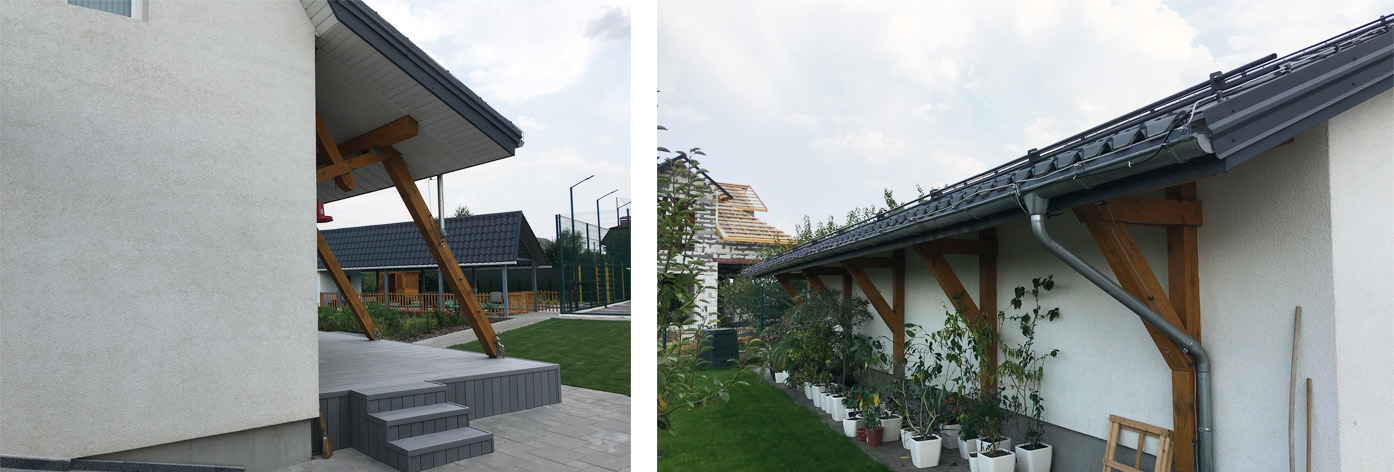

Північна та західна сторони будівлі

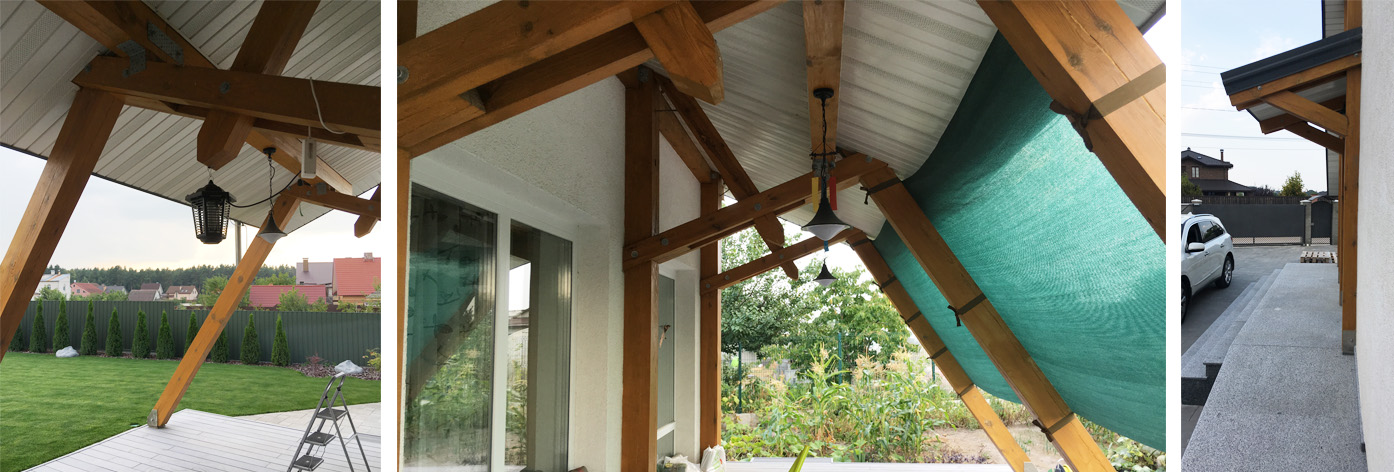

Південна терасса захищає велике осклення південної сторони будівлі від літнього перегріву прямими сонячними промінями

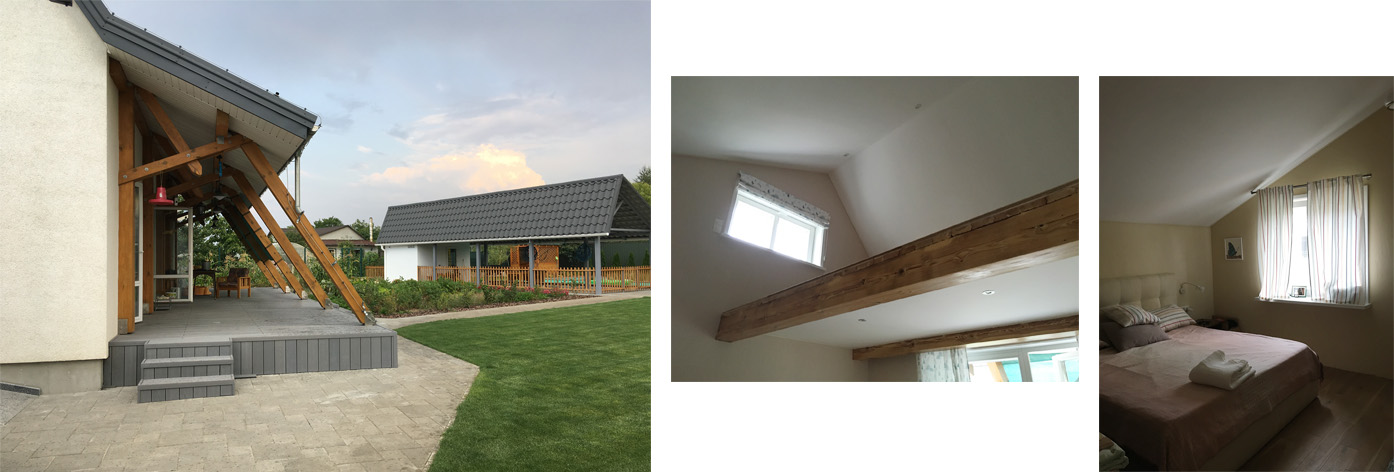

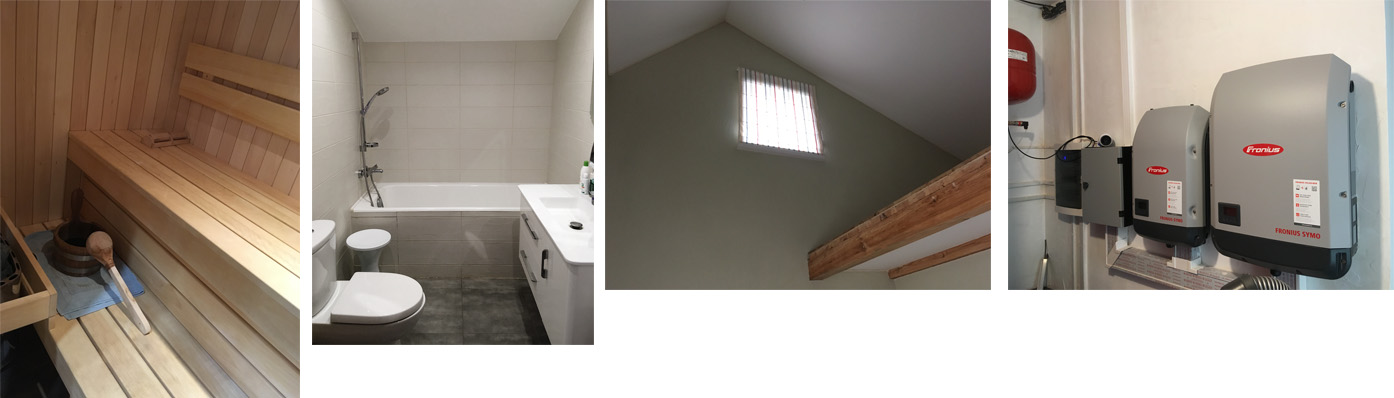

Внутрішній простір будівлі

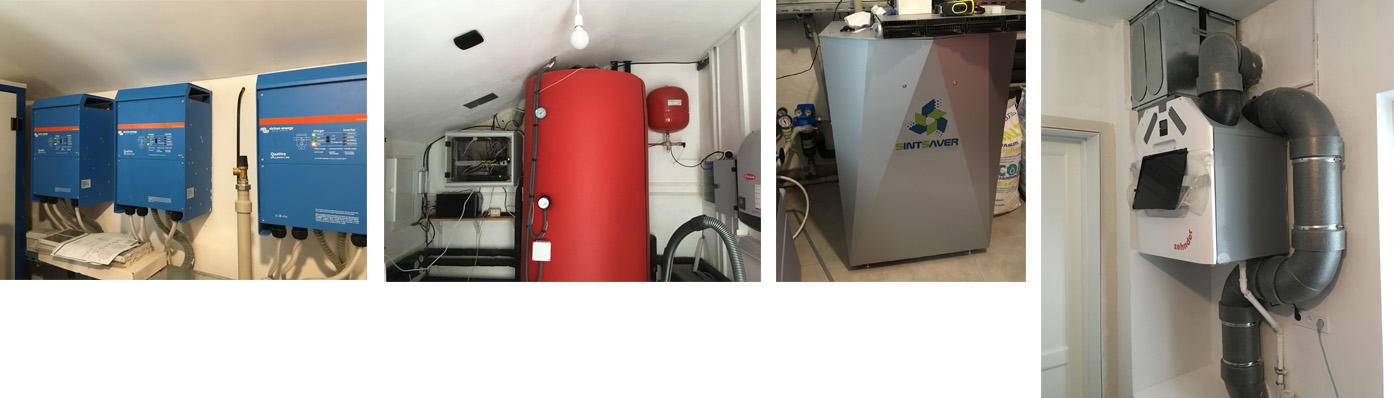

Оснащення технічного приміщення будівлі:
Бак-аккумулятор, теплова помпа "SintSaver", вентиляційна установка "Zehnder"

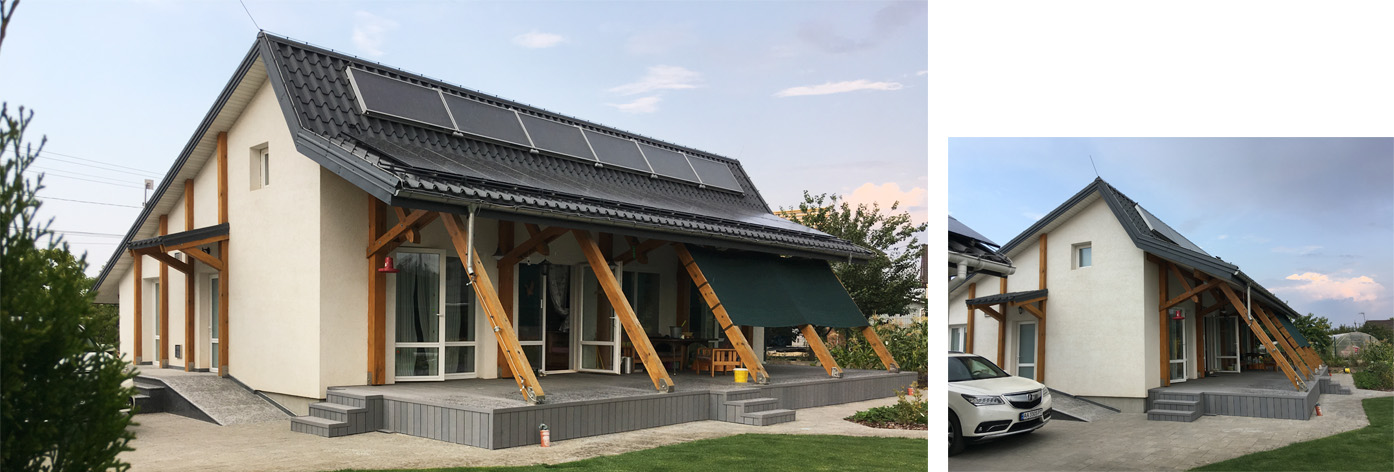

Будівля з південно-західного боку

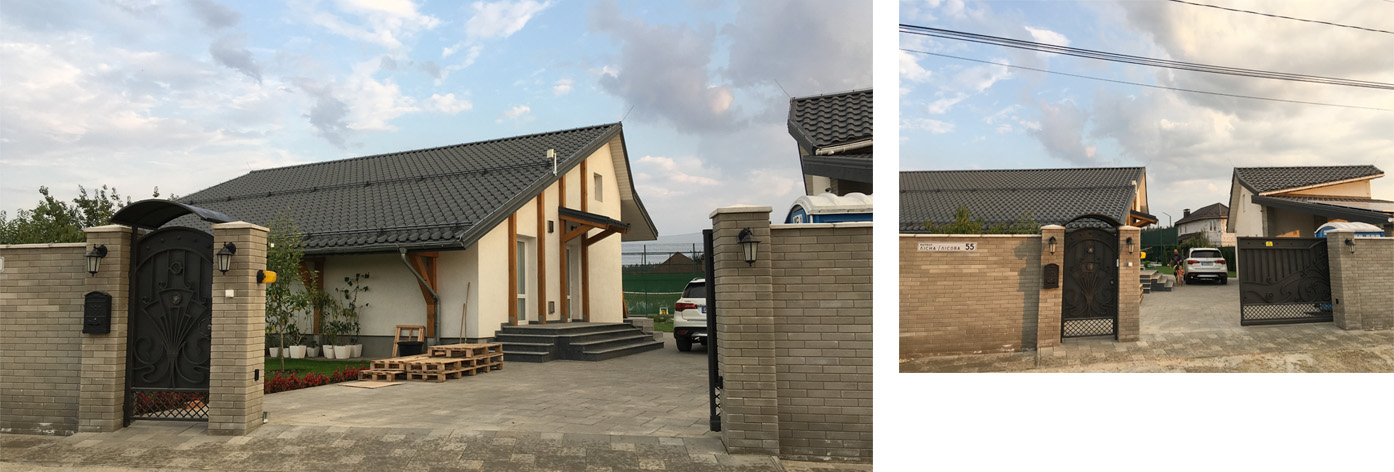

Будівля з північної сторони - заїзд на ділянку, ворота

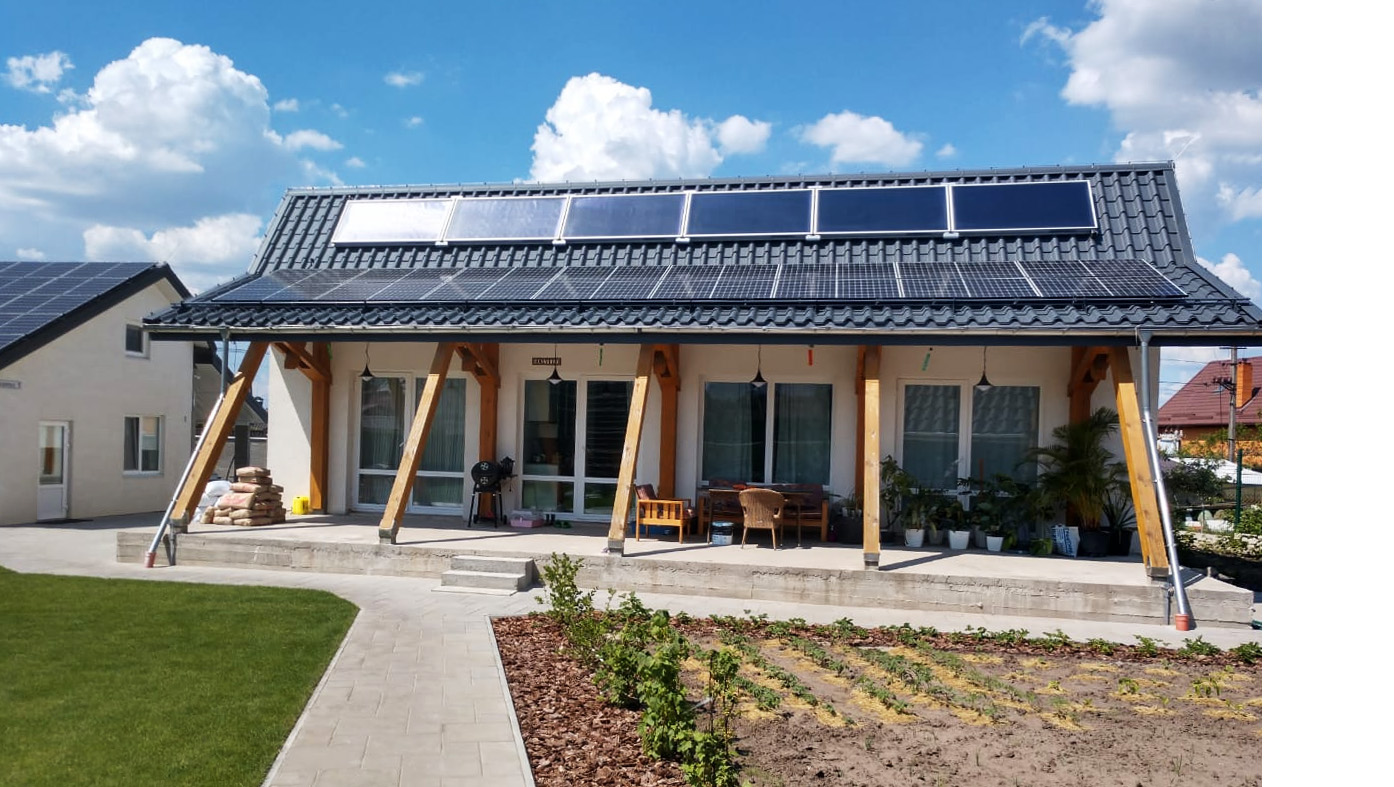

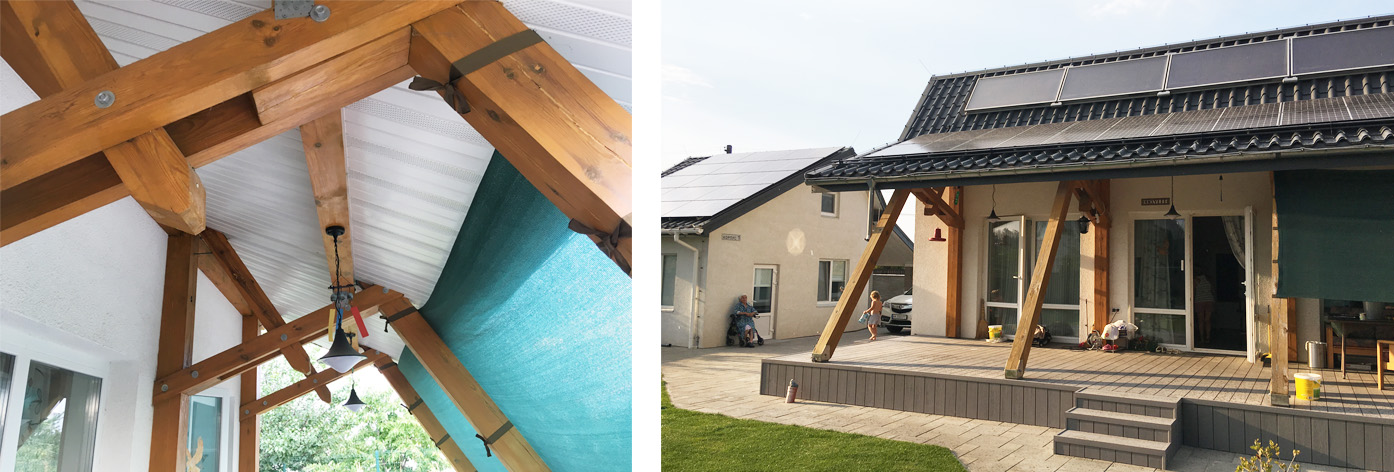

Сонячні колектори та сонячні батареї на даху будівля, розверненій на чистий південь

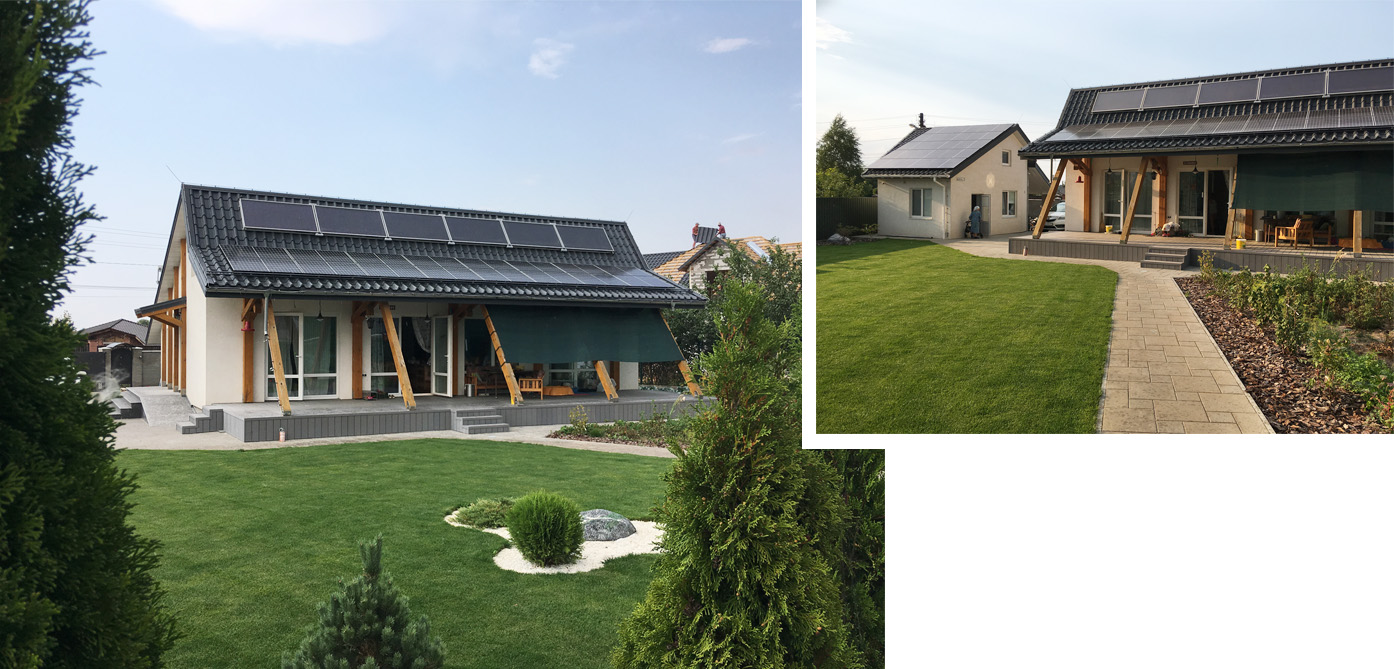

Зовнішній вигляд будівлі з боку саду сьогодні
Економічні вигоди енергопасивної та екологічно чистої будівлі
. . .
