Обов'язкові характеристики енергозберігаючих вікон для пасивних будинків:

• Вікна мають пропускати в будинок світло та тепло від сонячних променів.
• Вікна повинні захищати будинок від погодних впливів, вуличного шуму та злодіїв.
• Вікна обов'язково повинні утримувати тепло всередині будинку, не випускаючи його назовні.
• Вікна мають допомагати створенню комфортного мікроклімату в приміщенні (відсутність відчуття "тягне холодом" від вікна).
• Вікна повинні бути естетичними, приємними для ока.
• Звичайна для звичайних (не пасивних) будинків функція вікон - провітрювання - у пасивному будинку не використовується, а якщо використовується – то лише для літнього провітрювання.

Для забезпечення цих показників, необхідно, щоб склопакети пропускали короткохвильове тепло та світло сонячних від сонячних променів у будинок, але не випускали теплову енергію, що виходить (довгі хвилі) з дому; рама була якісно теплоізольована та невибаглива в обслуговуванні (пластик, або зовнішній захист алюмінієм дерев'яних рам), також рама має забезпечувати герметичне закривання вікна. З'єднання рами зі склопакетом також має бути герметичним, якісно утепленим, а також воно не повинно пропускати вологу.

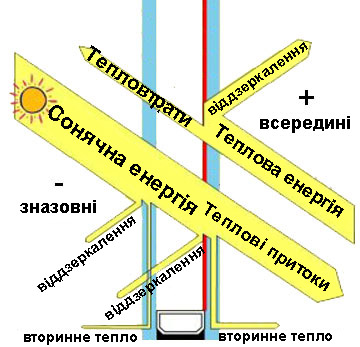

З вищесказаного випливає, що склопакети мають не випускати тепло з дому вназовні. але водночас - вони повинні не перешкоджати попаданню світла і тепла зназовні в будинок. Ці характеристики склопакета описуються такими показниками:

g-Wert (кількість енергії, що пропускається всередину, вимірюється у відсотках [%]) - описує частину сонячного випромінювання, яке скло пропускає всередину і, таким чином, зігріває приміщення. Чим більший цей показник, тим краще це вікно підходить для пасивного будинку.

a-Wert (коефіцієнт пропускання повітря через фуги вікна, вимірюється в метрах кубічних повітря, що проходять за годину через метр погонний фуги [m³/(h*lfm)¹⁾]). Що менше цей показник, то краще це вікно підходить для пасивного будинку. В ідеальному вікні a-Wert дорівнює нулю. В даний час вже не вимірюють a-Wert, натомість вікну присвоюється клас герметичності фуги (від 1 до 4, що вищий клас - то краще герметичність). У Європі, у будинках вище двох поверхів обов'язковим є застосування вікон з класом герметичності фуг не менше 3).

U-Wert (коефіцієнт теплопровідності [W/(m²*K)]) - описує кількість тепла, що губиться з дому через вікно, що менше U-Wert, то краще це вікно підходить для пасивного будинку.

U_w-Wert - це загальний коефіцієнт теплопровідності всього вікна (window).

При підрахунку U_w використовуються дані про U_g - коеф.теплопровідності склопакета (glas), U_f - коеф.теплопровідності рами (frame), а також Ψ [W/(m*K)] - лінійна теплопровідність окантування склопакета (з'єднання склопакета з рамою). Чим глибше склопакет вставляється в раму, тим меншою буде теплопровідність.

Таким чином: U_w-Wert = (А_f*U_f + А_g*U_g + І_g*Ψ) / (А_f + А_g) (при цьому А - це площа відповідно до рами або секлопакета, а І - це периметр склопакета.

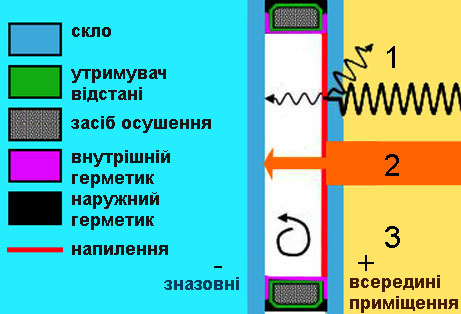

Як відомо, тепло передається трьома способами: випромінювання (1), передача (2) та конвекція (3). Через склопакет тепло також передається всіма трьома способами (див. малюнок):

Спеціальне покриття (металеве напилення), що наноситься на внутрішній бік і-скла, що знаходиться з боку приміщення (у двокамерних склопакетах - на перше і друге скло), викликає рефлексію тепла, що випромінюється (1) з приміщення (до 99%!). Таким чином, можна говорити про те, що через вікна обладнані склопакетами з і-склом, способом випромінювання з приміщення практично не втрачається тепло.

Скло прозоре для видимого оком світла, але для випромінювання тепла (інфрачервоне випромінювання) скло є майже 100 відсотковою перешкодою. Таким чином, скло, розташоване з боку приміщення, поглинає практично все теплове випромінювання з приміщення, відповідно нагріваючись при цьому. Нагріте скло саме також починає випромінювати тепло. як назад у приміщення, так і назовні – у простір між склом. Саме для того, щоб зменшити кількість випромінювання тепла зі скла назовні, на вулицю, на його зовнішній бік наноситься спеціальне напилення Low-E (low emissivity). Залишковий відсоток випромінювання і-скла становить всього ε=0,03% (тоді як звичайне скло має ε=0,84%).

Щодо передачі тепла (2), то замість повітря в енергозберігаючих склопакетах простір між склом наповнюється спеціальним газом (Аргон 0,017 [W/(m*K)], Криптон 0,009 [W/(m*K)] або Ксенон 0,005 [W/(m*K)]. Ці гази є ще гіршими теплопровідниками, ніж повітря. Завдяки цьому теплопередача від одного скла до іншого (через газовий прошарок) значно знижується.

Для передачі тепла способом конвекції (3) відстань між склом має перевищувати заданий розмір. Якщо відстань зменшити до необхідного, передачі тепла способом конвекції можна уникнути практично повністю, бо повітря або ж газ взагалі не можуть більше рухатися. Для кожного газу розраховується оптимальна відстань між склом, при якому в міжсклом просторі не може бути конвекції. Для Аргону ця відстань становить 15мм, для Криптона – 10мм. Якщо відстань між склом секлопакета не перевищує ці оптимальні значення то передача тепла способом конвекції практично виключається.

Відсутність теплових потоків, що передаються способом конвекції з приміщення на вулицю, досягається за рахунок герметичності фуг енергозберігаючих пакетів. Відстань між склом утримуються за допомогою спеціальних відступів з матеріалу, який практично повністю усуває проблему теплових мостів у цьому поєднанні. А якісне з'єднання склопакета та рами забезпечує герметичність усієї конструкції.

У наслідок покращення теплоізоляційних характеристик скла, підвищується температура поверхні останнього, що дозволяє досягти більшого теплового комфорту коли при глибоко мінусових температурах зовнішнього повітря навіть у безпосередній близькості до вікна людина не відчуває холоду чи дискомфорту. Герметичність з'єднання (склопокета з рамою та рами зі стіною) забезпечує відсутність неприємних людині рухів повітря (протягів та іншого) та намокання скла (випадання конденсату).
