Перший пасивный екобудинок в Україні здається в ДОВГОСТРОКОВУ АРЕНДУ з 15.03.2024: ЕКСПОЗЕ будинку в форматі PDF.
Будинок складається з трьох частин (за необхідністю - окремо функціонуючих) :
- самого житлового будинку для однієї родини із 5-6 осіб, з басейном та сауною, з бібліотекой та кабінетом;
- «вбудованої» однокімнатної квартири з окремим власним входом, своєю власною кунхею та ванною-пральною кімнатою;
- а також - офіса архітектора (господині будинку) з окремим входом з вулиці - для клиєнтів.
МІСТОБУДІВНА СИТУАЦІЯ
Перший енергозберігаючий (пасивний) та екологічно чистий будинок в Україні зведено на маленькій ділянці землі (250м²) в міському районі «Сирець» в Києві. Серед мальовничого оточення, зелені та у безпосередній близкості до символа Києва — каштанової рощі — знаходиться маленький шмат приватної забудови, що складається з 40 земельних ділянок. В двох хвилинах пішки - знаходиться станція метро «Сирець» - отож від центра Києва цей район відділяють лише 3 станції метро, або 12 хвилин їзди. З усіх трьох сторін навколо цього житлового району (в радіусі 7-10 хвилин пішого ходу) розташовано три великі зелені парки — що позитивно впливає, як на якість повітря, так і на якість життя в цьому місці загалом.
Перший екологічно чистий та енергоефективний будинок в Києві спроектовано з урахування всіх основних вимог до енергетично-вигідної форми будівлі, а також з урахуванням правильної орієнтації по сторонам світу.
Для будівництва використовувалися лише екологічно чисті матеріали (передусім українського виробництва!) та енергоекономні інженерні системи, що забезпечують максимальний сучасний комфорт та здорову атмосферу для проживання родини з 4-5 осіб + 1 гість.
ГЕНПЛАН ЗЕМЕЛЬНОЇ ДІЛЯНКИ
КОНЦЕПЦІЯ
В плані будівля є чистим квадратом, зорієнтованим по сторонам маленької земельної ділянки (0,025га). Але внутрішнє планування, як і нахил схилів даху - зорієнтовані строго по сторонам світу, таким чином, що сонячні колектори розташовані на дажу, спрямовані на «чистий» південь.
Малесенький садочок розширюється «у висоту», зарахунок терас, які розташовуються на південний стороні будівлі. Вони також являють собою ліній сонцезахист відкритої до зимового сонця і теплла південної сторони будівлі.

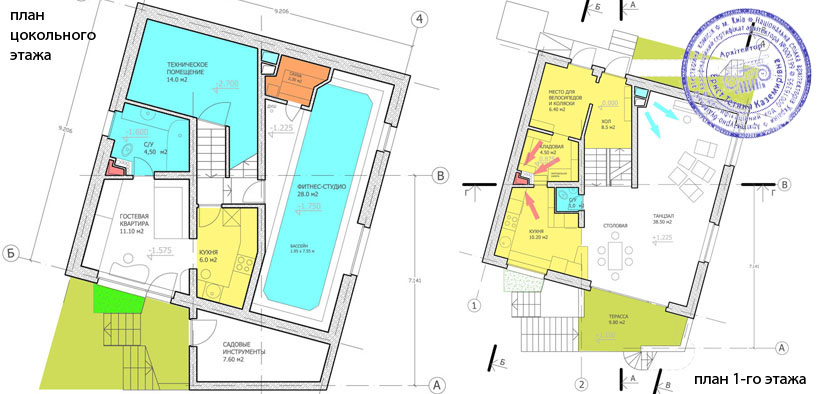

ПОПОВЕРХОВІ ПЛАНИ
Маленькі та невисокі «буферні» допоміжні приміщення захищають житплові приміщення від північного холоду та західного перегріву. Просторі і високі житлові приміщення відкриті сонцю, світлу і теплу за рахунок повного осклення південнох сторони буділі.
Будинок має 11 житлових та 11 допоміжних приміщень. А саме: спальня, дві дитячі кімнати, дворівнева бібліотека - з ігровим рівнем на другому поверсі, кабінет, вітальня-їдальня, кухня, пральна-прасувальна, басейн з сауною, декілька комор та санвузлів (з ваннами та душами), технічне приміщення, велосипедна-візкова, гостьова кімната, окремий офіс, а також окрема квартира з кухнею та ванною і своїм окремим входом.
РОЗРІЗИ
Невеликий периметр будівлі викликав об'ємне рішення будівлі, засноване на перепаді рівнів. Це дозволило значно збільшити корисну площу будівлі (328,2м²), при цьому об'єм будівлі залишився мінімальним (980м3).

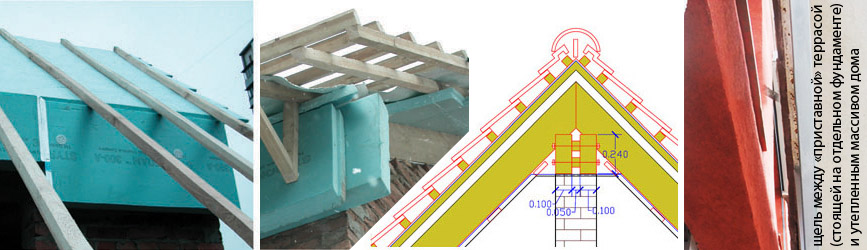

З усіх боків (зверху, знизу, з усіх сторін) будинок «вдягнуто» в «шубу» утеплювача - товстий шар «ПІНОСКЛА», яким не пробивається а ні кроквами, а ні балконами чи елементами фундаменту, а ні жодними іншими конструктивними елементами.
Дах будівлі має подвійну конструкцію та також утеплюється шаром в 25 см (екструдований пінополістирол), з них 20 см вкладено між кроквами, а ще 5 см укладено зверху по кроквам, що повністю виключає виникнення так званих теплових містків, крізь які теплова енергія могла б «вислизати» з будинку.
Терраси-балкони будівлі є «приставними» та не порушують гомогенності зовнішньої утепленої оболонки будівлі.
РОЗРАХУНОК ТЕПЛОВТРАТ БУДІВЛІ (без урахування теплових притоків)
Відповідний підбір матеріалів та конструкцій забезпечує необхідне для пасивного будинку значення «U-Wert» (теплопровідності огороджуючих конструкцій) будівлі, завдяки якому, через огороджуючі конструкції та вентиляцію втрачається лише 10 кВт енергії. При цьому правильна орієнтація та зонування будівлі додатково дарує нам велику кількість теплових притоків (вони розраховуються в програмі PHPP).
PASSIVHAUS NACHWEIS
"СВІДОЦТВО ПАСИВНОГО БУДИНКУ"
Як видно із «СВІДОЦТВА», що відображено справа, на опалення цієї будівлі необхідно лише 15кВт г/м² на рік,
тобто - 15 кВт годин на метр квадратний площі будівлі на рік.
При цьому всі енергетичні потреби будівлі (горяче водопостачання, опалення, охолодження, електрика)
складають лише 64кВт г/м² на рік, а витрати на горяче водопостачання, опалення і охолодження лише 39кВт г/м² на рік.
Таким чином, за опалення та кондиціонування (охолодження) мешканці будівлі платять лише 8000 грн. (≈200 евро) на рік
і при цьому мають дуже здоровий мікроклімат, комфортну температуру і чисте, свіже повітря постійно протягом всього року.
Пасивний "БУДИНОК СОНЦЯ" в Києі є першим проектом, побудованого в Україні будинку, який було занесено в міжнародний каталог пасивних будівель на: http://www.passiv.de/. PASSIV HAUS INSTITUT Dr. Wolfgang Feist: Офіційна база даних «Пасивних будівель».
Під час термографування будівлі (параллельно до теоретичних розрахунків) було практично встановлено якість утеплення зовнішньої оболоки будівлі, її герметичність та відсутність теплових містків.
Після завершення будівництва було проведено термографування будівлі за допомогою тепловізору.
Тут наведено декілька світлин, зроблених тепловізором.
Треба відмітити, що випромінююча здатність білої та червоної фарб, якими вкрите тинкування будівлі, різна. З цієї причини на термографічних світлинах видно невеличку різницю температур цих двох покриттів. Одак ця різниця не означає різниці в якості утеплення стін, а лише в різниці властивості поверхні тинькування сприймати та аккумулювати та випромінювати сонячні промені.
Так, наприклад, дуже добре видно, що в тіньових місцях (місцях затінених дахом, або терасами) червона фарба випромінює вже набагато менше тепла, ніж в місцях, які протягом для весь час сприймали на себе тепло сонячних променів.
Задля порівняння, справа також надано термографічне фото сусідньої будівлі, зроблені в той же день. На цьому фото однозначно видно теплові містки в швах між кладкою пінобетонних блоків, в кутах будівлі, під вікнами, тощо...
Задля уникнення замерзання свердловин, влітку, зайве тепло з будівлі «скидується» в «природний аккумулятор тепла» - земляні свердловини, забезпечуючи таким чином, повністю «здорове» та енерговигідне «пасивне» кондиціонування / охолодження будівлі влітку (без використання кондиціонерів).
Підігрів та охолодження будівлі, як і гаряче водопостачання виконується за допомогою сонячних колекторів (СинтСолар) та геотермальної інвертерної теплової помпи (IVT потужністю від 3 до 15 кВт). Для цього було зроблено четири свердловини (кожна по 86 метрів), в які було прокладено земляний контур теплової помпи (320 м), іншими словами грунтовий теплообмінник теплової помпи.
Бак-аккумулятор на 1000л. нагріваеться (повністю безкоштовним теплом) від сонячних колекторів. І лише в разі, якщо їх потужності не вистачає (2-3 найхолодніших місяці на рік), тоді до підігріву акумулятора підключається і грунтова теплова помпа.

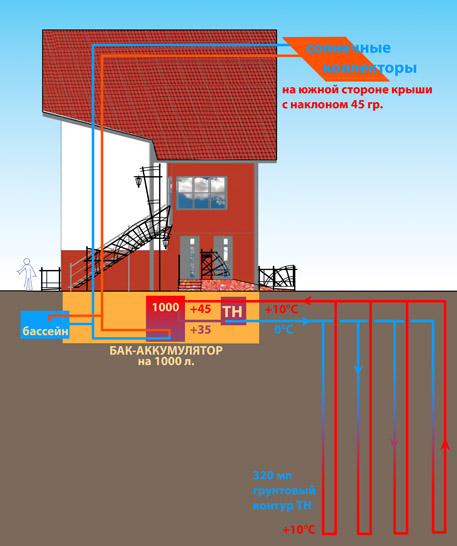

СХЕМА роботи інженерного обладнання «БУДИНКУ СОНЦЯ»
СХЕМА приточно-витяжної системи вентиляції пасивного будинку в Києві
Світлина технічного приміщення будівлі
Необхідний приток чистого повітря в усі житлові приміщення забезпечується з допомогою системи приточно-витяжної вентиляції з рекуперацією "DAIKIN".
ТЕПЛООБМІННИК ЗЕМЛЯ-ПОВІТРЯ
Свіже та чисте повітря проходить крізь рекупіратор, нагріваючись або охолоджуючись (в залежності від необхідності). Крім цього повітря підігрівається /або охолоджується додатково в грунтовому теплообміннику(Awadukt Thermo), який розташовано на глибині 2 метрів під землею навколо будівлі.

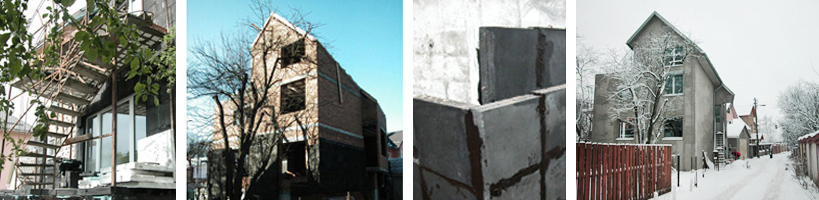

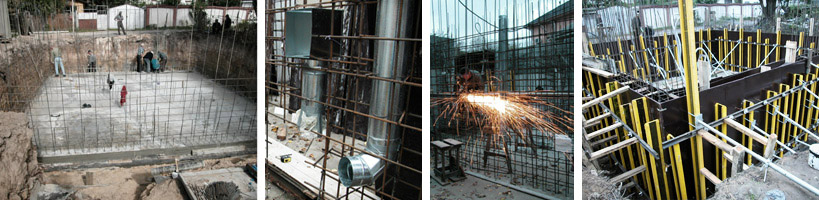

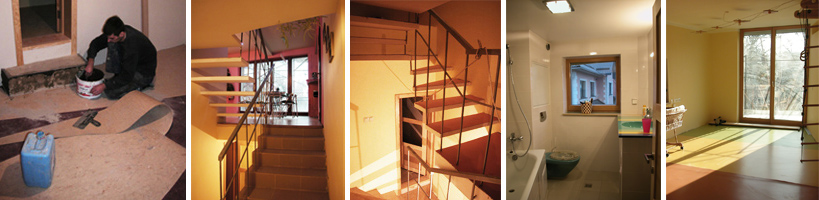

ПРОЦЕС БУДІВНИЦТВА
Весь будинок розміщено на попередньо укладеному шарі утеплювача. Під з/б подушкою - укладено плити ячеїстого скла «ПЕНОСКЛО» (100 мм). По периметру будівлі під землею укладено 220 мм того же утеплювача.
Стіни будівлі над землею утеплені шаром утеплювача ПІНОСКЛО (240 мм, в два шари по 120 мм кожний з перехлестом швів).
Всі інженерні комунікації (вентиляційні канали, трубопроводи під електричний струм, інтернет, тощо) прокладено в залізобетонних перекриттях та в стінах під заливку монолотним з/б.

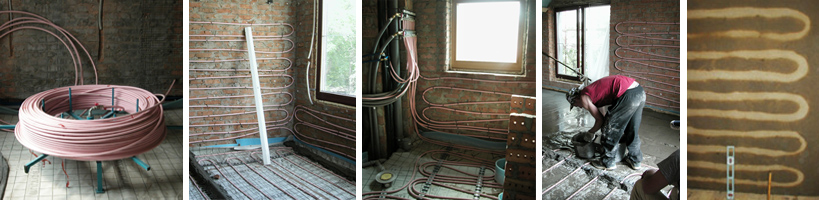

Опалення / охолодження будівлі відбувається за допомогою системи випромінюючих тепло/або холод поверхонь (стін та підлоги), що надзвичайно благодійно впливає на здоров'я людини, викликає постійне відчуття комфорту і затишку, а також допомагає економити енергію на опалення / охолодження.

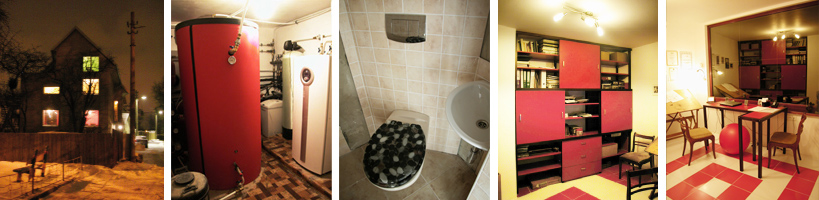

ТЕХНІЧНЕ ПРИМІЩЕННЯ З ТЕПЛОВОЮ ПОМПОЮ та баком-акумулятором
ДИЗАЙН внутрішнього простору
При цьому труби опалення (по металевій сітці) тинькуються глиною, що забезпечує постійну 50% вологість в приміщенні і, таким чином, є залогом здорового климату, відсутності микробів і бактерій, та, як наслідок, забезпечує значне зниження вірогідності захворювань дихальних шляхів мешканців будинку.
Перейти доСХЕМИ залежності якості повітря від вологості
У вітальні-танцзалі (з великою площею осклення південної сторони) глиняні стіни, що приймають на себе взимку пасивне сонячне тепло, пофарбовано в темні кольори, що забезпечує кращу абсорбацію тепла.
Натуральний лінолеум — це єдине, крім натурального паркету, покриття підлоги, яке «дихає» — тобто набирає в свої пори зайву вологу з повітря всередині приміщення, та віддає її пізніше (за необхідністю) назад у приміщеня. Таким чином це покриття підлоги в купі з глиняним тинькуванням стін створює ідеальну для людини відносну вологість повітря в приміщенні на рівні 50%.
Підлога в усіх житлових приміщеннях будівлі (крім вітальні-танцзали, де вкладено паркет під масловоском) виконано із натурального лінолеума — екологічно чистого матеріалу, що складається з стружки дерева, ляної олії та харчових фарбників.

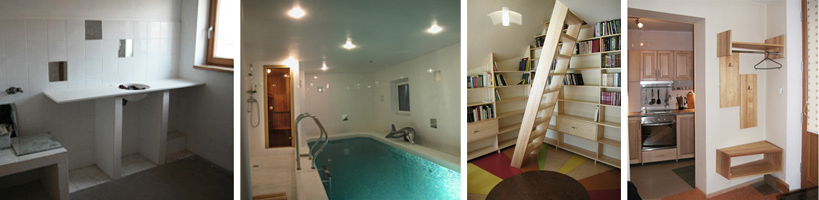

Пральна-прасувальна, басейн, бібліотека та гостева квартира з окремим входом.
Тинькування фасаду.

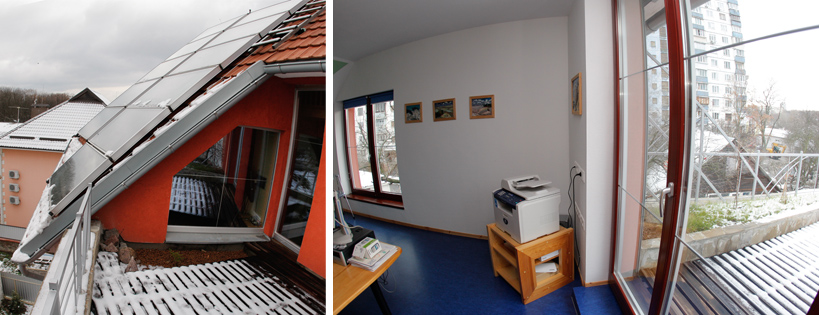

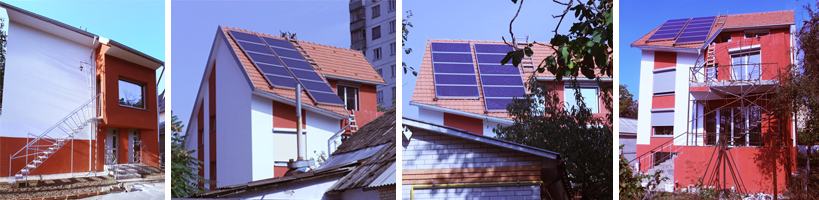

Сонячні колектори для опалення, гарячого водопостачання та підігріву води в басейні, розташовано на даху, який в свою чергу розвернуто строго на південь.

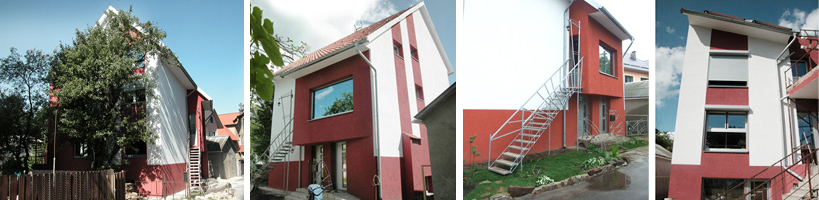

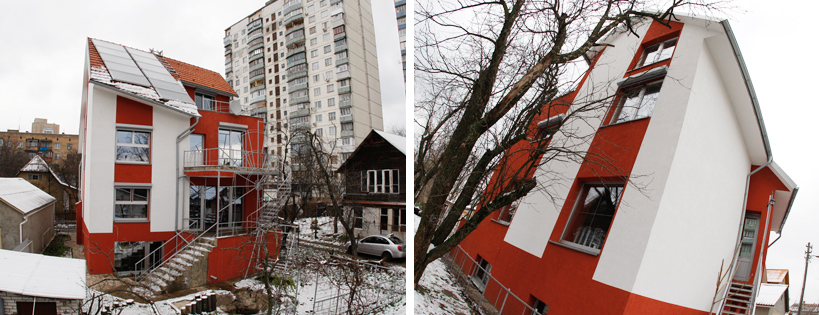

ОБ'ЄКТ СЬОГОДНІ

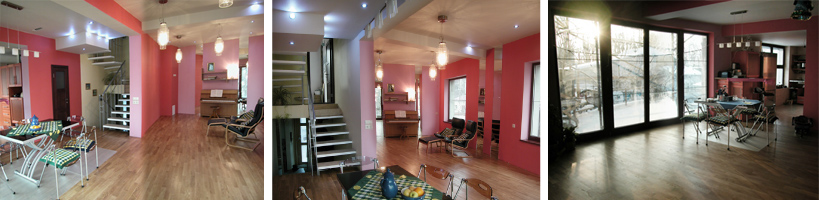

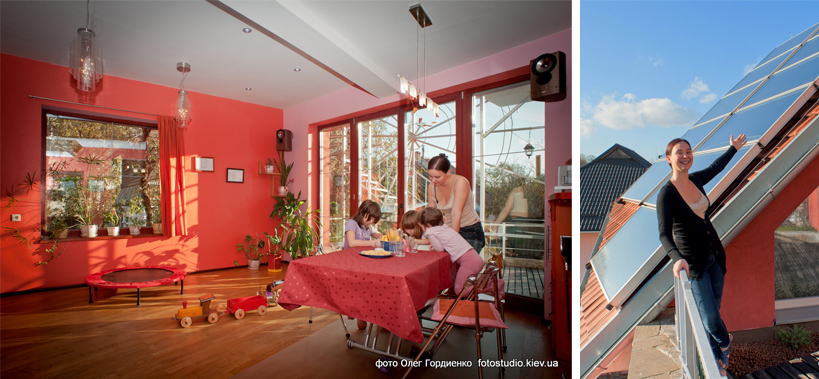

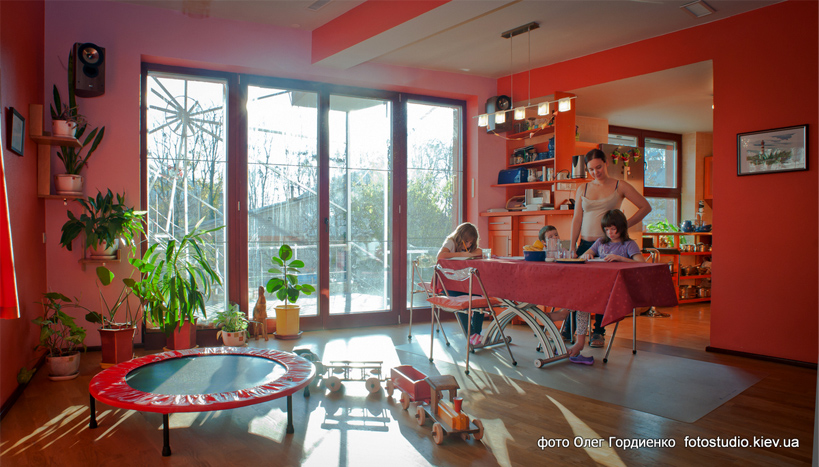

Просторна вітальна зала та їдальня
Величезне південне осклення вітальної зали дозволяє залучити в середину кімнати велику кількість тепла та світла від променів низького зимового сонця, пасивно прогріти їми приміщення з середини та повністю освітити його природним і здоровим сонячним світлом.
Вітальна зала - це найбільше й найпросторіше приміщення в будівлі. Воно має своїм призначенням зустріч в колі родини, а також зустріч з друзями.
Це - громадське місце із великим простором, що «тече» з вітальні в їдальню і далі в більш закритий простір кухні.
Всі інші приміщення будівлі спроектовані з принципом «функційних келій». Кожна з кімнат - має своє строго дифиренційоване призначення та мінимальний розмір, необхідний для виконання своєї функції.
Навколо відкритих сходів розгортається весь внутрішній простір будівлі. Пройшовши 3-5 сходинок ми вже опиняємося на наступному житловому рівні!

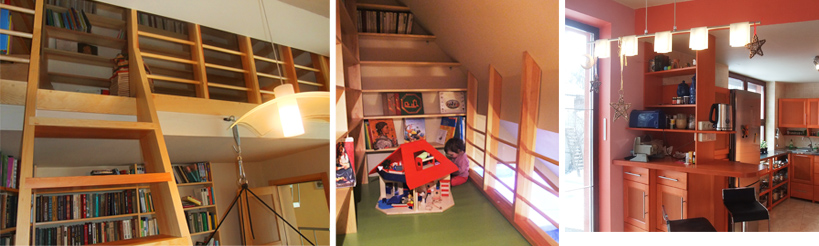

Простір невеличкої і затишної бібліотеки спроектовано максимально функційно.
А другий «дитячий» рівень бібліотеки додає цьому простору додаткових барв, робить його привабливим і для дітей, які відчувають себе там в «своїй тарілці», в своєму «дитячому» маштабі, схованими та захищенеми від великого й іноді неосяжного світу дорослих.
/Фотографії Володимира Раснера/
На найвищому рівні розташовано кабінет господаря будівлі - в синіх тонах - і те ж саме велике осклення південної сторони, яке забезпечує максимально ефективний енергообмін будівлі із навколишнім світом.
В найнижчому поверся - цокольному - розташовано басейн з сауною.
Користування басейном обмежується як правило 1-2 годинами на добу. Відповідно 22-23 години на добу він стоїть закритим спеціальним енергозберігаючим покриттям, яке протидіє випаруванню теплої води та втратам тепла. Що значно зменшує експлуатаційні розходи на утримання цього недешевого задоволення :-)

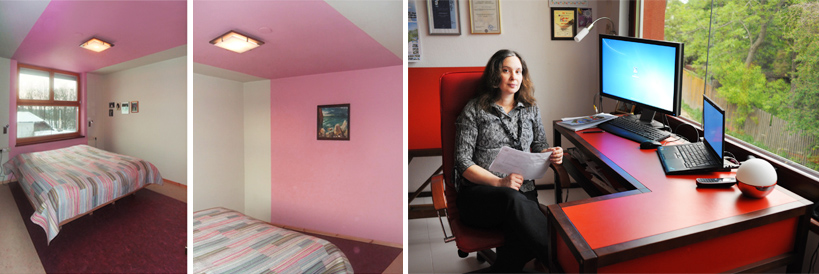

На сердніх поверхах розташовано суто житлові приміщення: дитячі кімнати, спальню батьків, а також кабінет господині будинку - архітектора - з окремим входом з вулиці та величезним панорамним вікном.

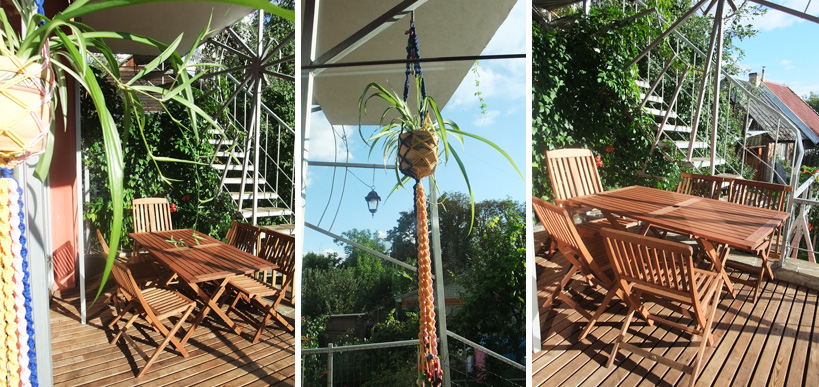

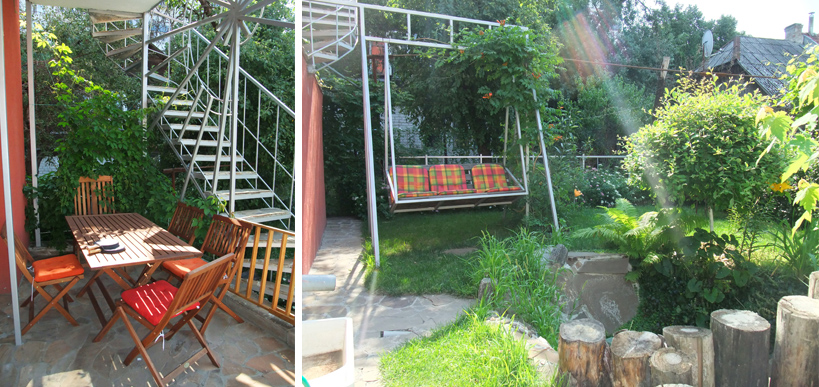

Тераса при ідальні - це улюблене місце мешканців будівлі. Обіди на свіжому повітрі в оточені зелені, квітів та пташиного співу! :-)

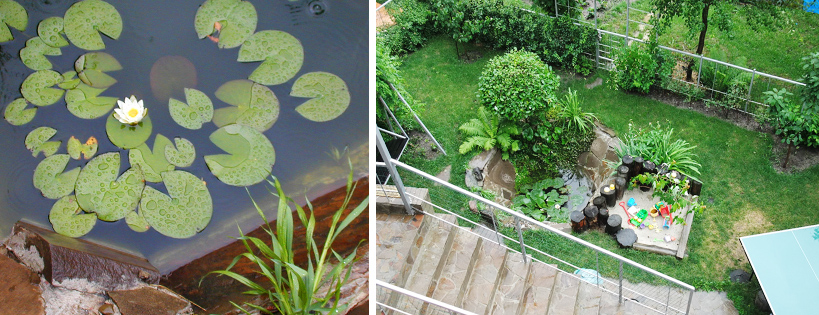

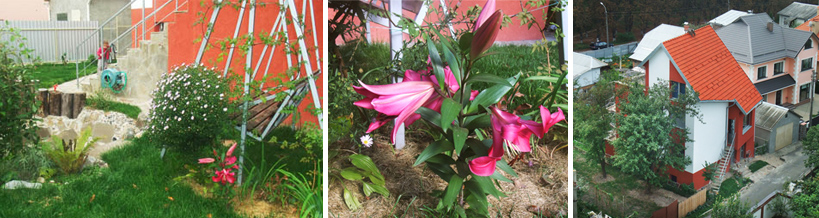

Зелень невеличкого саду (60м²) «росте в висоту» по терасам, що розташовані з південної сторони будівлі.

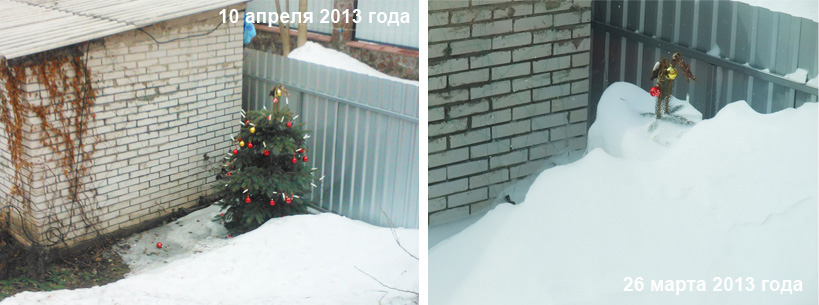

26 березня 2013 року. Київ стоіть в 2-х метровому шарі снігу.
В невеличкому садку є все:
і дитячий майданчик з пісочницею,
і голивудська гойдалка,
і квітники й дерева,
і навіть жива ялинка для святкування Різдва,
тут поміщається і тенісний стіл,
і навіть декоративний пруд з ліліями та вербою на березі.

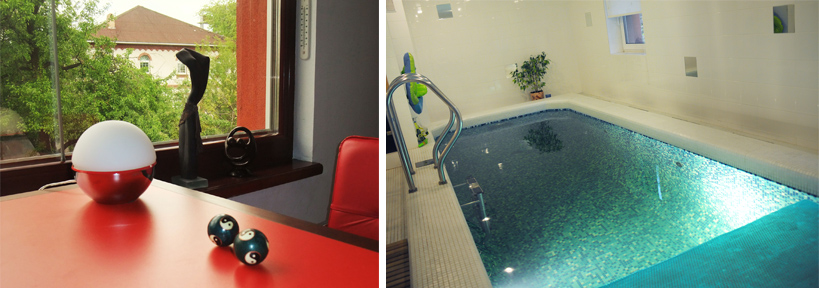

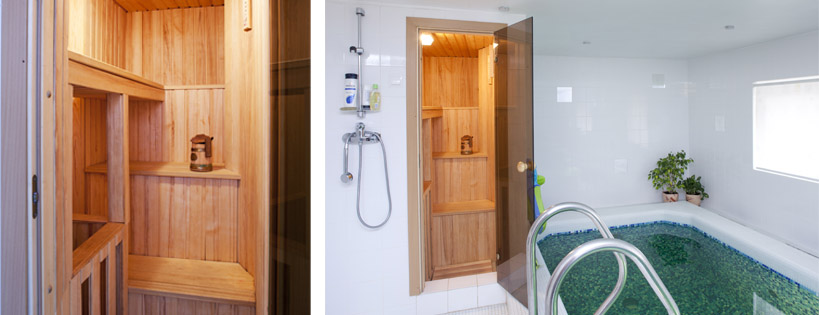

Сауна і басейн в цокольному поверсі.
Басейн - найулюбленіше місце дітей!

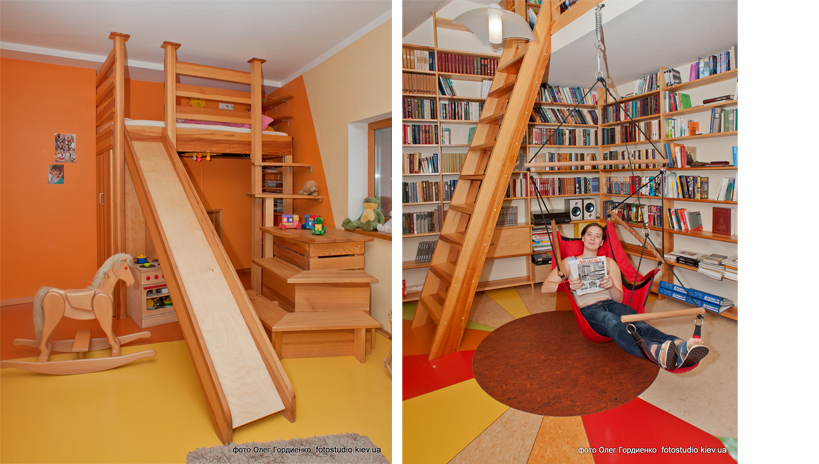

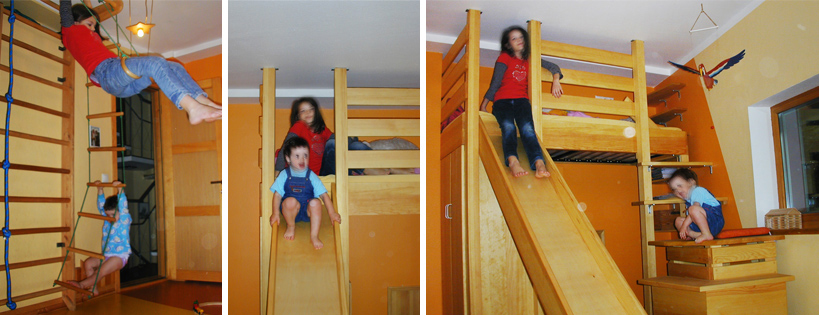

Дитяча багаторівнева ігрова кімната.

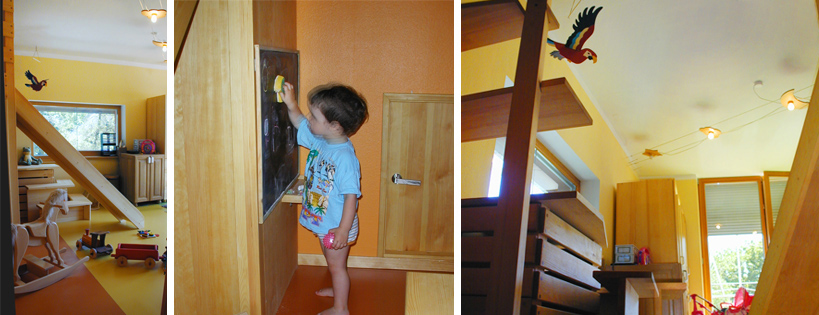

Багатофункційні сходи дають дитині можливість творчого підходу до свого оточення та його організації:

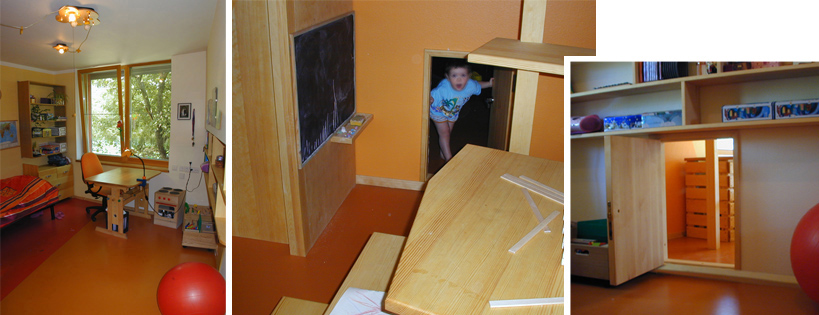

За бажанням, дитина сама може переоблаштувати свою дитячу кімнату в «клас» для занять в «школі», створити «стіл» та лавку для сидіння і малювання, «печеру» для схованок, тощо.
«Лаз» між двома дитячими кімнатами «зв'язує» їх на своєму, дитячомурівні.
Висота, рух та швидкість - це речі так необхідні для гармонійного та всебічного розвитку дитини.

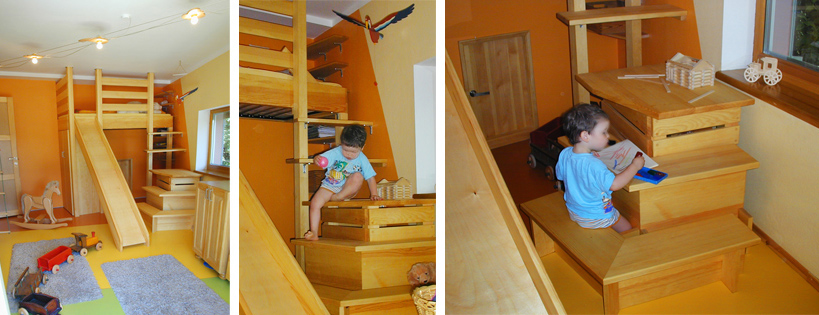

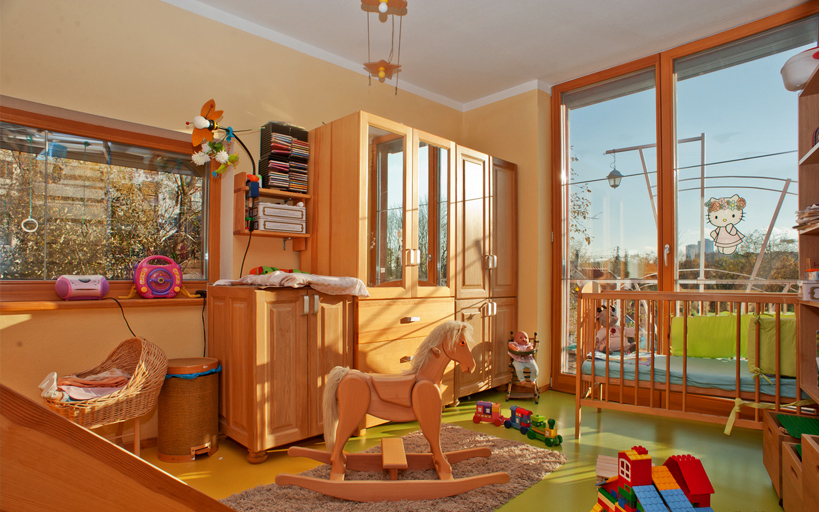

В цій дитячій кімнаті є все, і горка, і сходи, і багатофункційні меблі/лазалки. Але все ж таки головною прикрасою кімнати - є велике осклення південної сторони, що дозволяє занурити її в сонячне світло і тепло, та тераса за ним.
Будиночок з подушок - класика дитячого жанру :-)
Мультифункційність простору дитячої кімнати, стимуляція творчого підходу до свого оточення самим простором кімнати - це і є залогом того, що Ваша дитина буде розвиватися в гармонії з собою!
