ТИПОВИЙ ПРОЕКТ БЮДЖЕТНОГО ЕНЕРГОЗБЕРЕГАЮЧОГО ЕКОБУДИНКУ
Невеликий одноповерховий житловий будинок (загальною площею 112м²) розрахований на комфортне проживання сім'ї із трьох-чотирьох осіб (батьки + діти). У будинку також можливе розміщення невеликої кімнати для бабусі/гостя або кабінету.
Можливим є віддзеркалене (по осі північ-південь) рішення плану, з входом відповідно на вибір: зі сходу або із заходу.

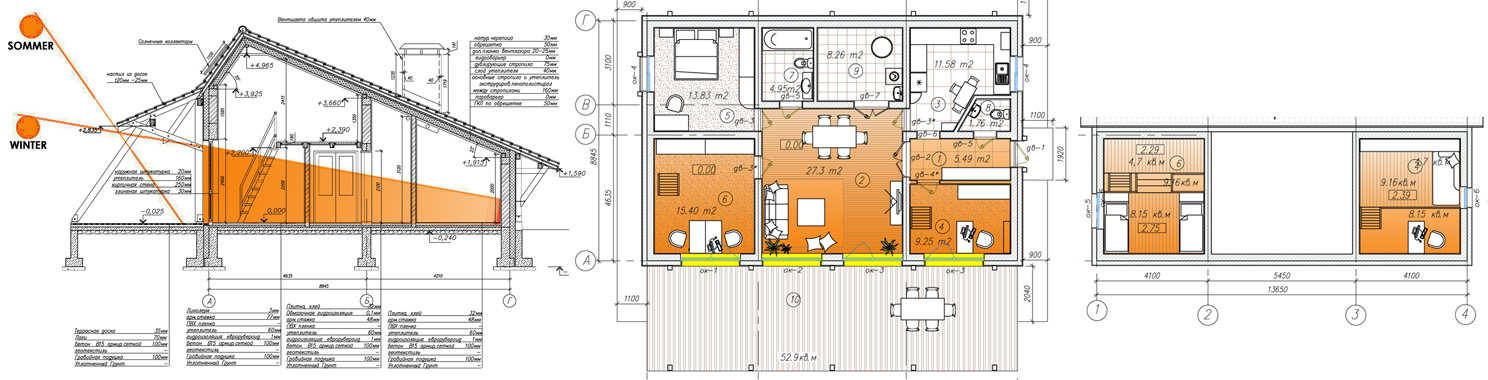

КОНЦЕПЦІЯ, РОЗРІЗ, ЗОНУВАННЯ

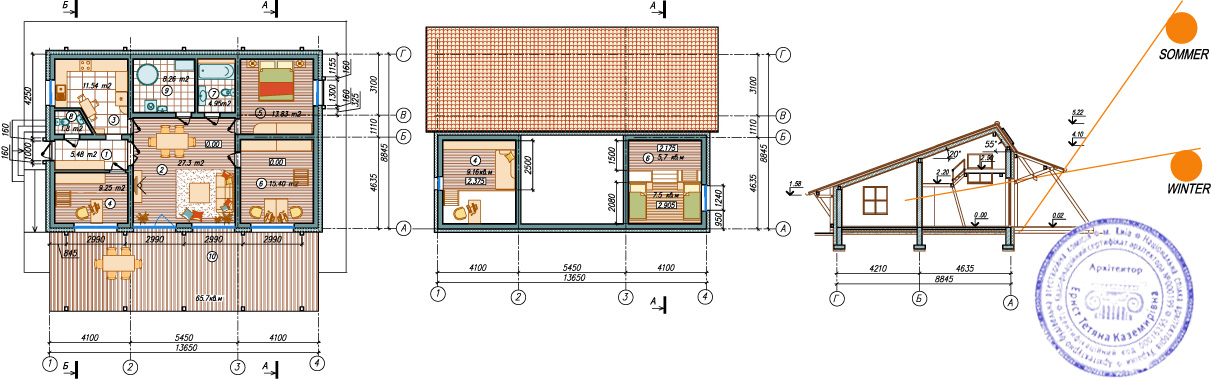

РОЗРІЗ і ПЛАН БУДИНКУ
ВХІД зі СХОДУ
Усі житлові кімнати будинку орієнтуються на південну сторону. Через величезне південне Оскління вони отримують велику кількість тепла та світла від промінів низького зимового сонця, та захищені "пасивно" від літнього перегріву за допомогою відповідних архітектурних елементів. Тільки спальня батьків, у якій здебільшого люди перебувають уночі, зорієнтована на схід.
З півночі "буферні" зони допоміжних приміщень (з/в, комори, технічна та котельна) захищають будинок від холодних північних вітрів. Ця сторона - повністю глуха. Таким чином, при величезній кількості оскління в будинку повністю виключаються тепловтрати через північні вікна. А оскління південної сторони дає взимку набагато більше теплових притоків у будинок, ніж втрачає тепла з дому.
ПЛАН БУДІВЛІ
ВХІД З ЗАХОДУ
ВАРІАНТИ
Приміщення будівлі:
1.Передпокій з гардеробом. 2. Вітальня-їдальня. 3. Кухня. 4.Кабінет/Бібліотека або дод. дитяча. 5.Спальня батьків. 6. Багаторівнева дитяча: 1 рівень (для занять та рухомої гри), 2 рівень (для тихої спокійної гри), 3 рівень (для відпочинку/спальний рівень). 7.Санвузол з ванною. 8.Гостьовий санвузол. 9.Пральна / прасувальна / сушка / котельня.
Крім енерговигідності, таке планування також дозволяє жити в будинку у більшому єднанні з природою - це відбувається завдяки прямому зв'язку з навколишнім світом через майже суцільне осклення південної стіни. У будинку, незважаючи на його невеликі розміри, - просторо і комфортно - бо постійний зоровий зв'язок з навколишнім середовищем викликає відчуття нескінченності простору кімнати.
І, звичайно ж, - інсоляція! Велика кількість природного сонячного світла легко потрапляє у приміщення, дає повніше відчуття життя, економить енергію на додатковому освітленні і є здоровішим для очей, ніж штучне.
Нахил даху південної сторони є оптимальним для розміщення на ньому 3-4 сонячних колекторів для постійного (безкоштовного!) підігріву гарячої води для потреб мешканців будинку.

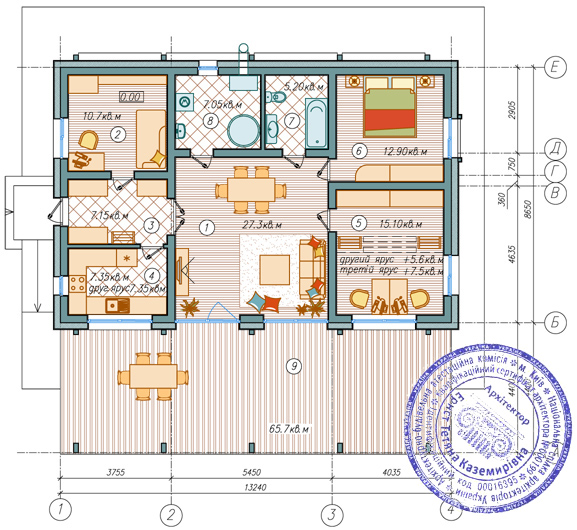

ПЛАН, варіант 1
Приміщення будівлі:
Передпокій з гардеробом 7,15 м², Кухня 7,35 м², Комора над кухнею 6,50 м², Вітальня-їдальня 27,30 м², Санвузол з ванною 5,20 м², Техприміщення (котельня, комора) 9,00 м² або додаткова житлова кімната (кімната гостя/бабусі, кабінет-бібліотека) 10,7 м², Пральна / прасувальна / сушка 7,05 м², Спальня батьків 12,90 м², Дитячий: 1 рівень (для занять та рухомої гри) 15,10 м², 2 рівень (для тихої спокійної гри) 5,60 м², 3 рівень (для відпочинку/спальний рівень) 7,50 м².

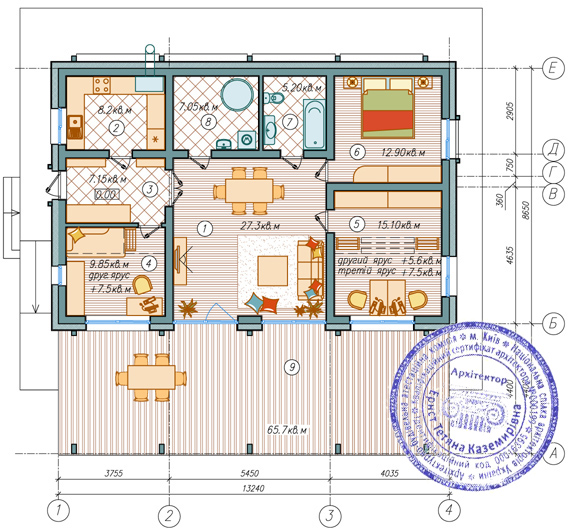

ПЛАН, варіант 2
Приміщення будівлі:
Передпокій з гардеробом 7,15 м², Кухня 8,20 м², Комора на другому рівні 6,50 м², Вітальня-їдальня 27,30 м², Санвузол з ванною 5,20 м², Пральна / прасувальна / сушка / котельня 7,10 м², Спальня батьків 12,90 м², додаткова житлова кімната (кімната гостя/бабусі, кабінет-бібліотека) 9,85 м², Дитячий: 1 рівень (для занять та рухомої гри) 15,10 м², 2 рівень (для тихої спокійної гри) 5,60 м², 3 рівень (для відпочинку/спальний рівень) 7,50 м².

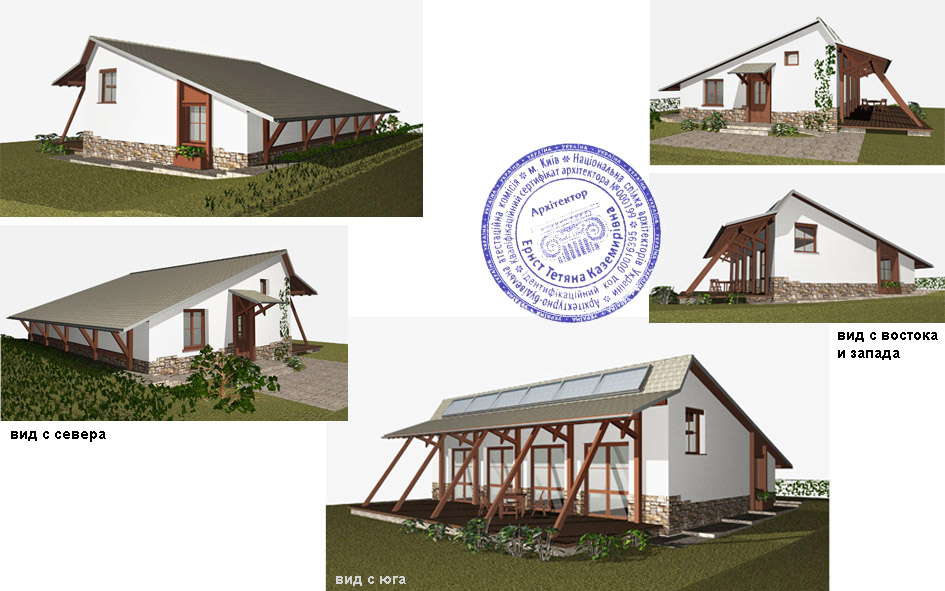

Фасади в 3D

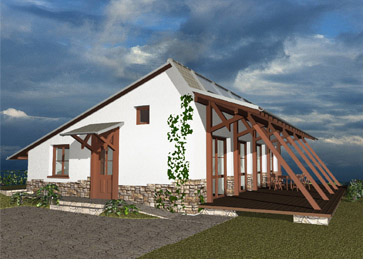

Тут, як приклад, представлений один із варіантів візуалізації такого типового пасивного екодома в стилі альпійського шале з елементами кантрі.

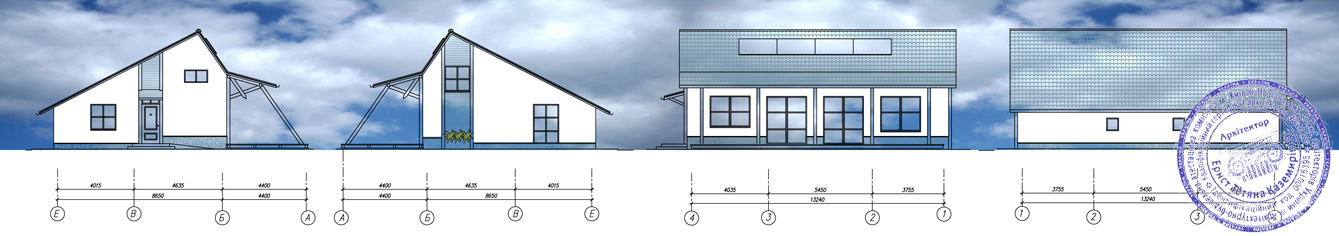

ФАСАДИ
Зрозуміло, є можливими й інші стилі в оформленні фасадів будівлі: див. процес будівництва будівлі за цим проектом с.Княжичі.
Економічні вигоди енергопасивної та екологічно чистої будівлі
. . .
